開關電源電路圖講解。-圖片：圖片：圖片：圖片：圖片：圖片：圖片：圖片：圖片：圖片：開關電源電路圖一、主電路從交流電網輸入、直流輸出的全過程，包括：1、輸入濾波器：其作用是將電網存在的雜波過濾，同時也阻礙本機產生的雜波反饋到公共電網。2、整流與濾波：將電網交流電源直接整流為較平滑的直流電，以供下一級變換。3、逆變：將整流后的直流電變為高頻交流電，這是高頻開關電源的核心部分，頻率越高，體積、重量與輸出功率之比越小。4、輸出整流與濾波：根據負載需要，提供穩定可靠的直流電源。二、控制電路一方面從輸出端取樣，經與設定標準進行比較，然后去控制逆變器，改變其頻率或脈寬，達到輸出穩定，另一方面，根據測試電路提供的資料，經保護電路鑒別，提供控制電路對整機進行各種保護措施。三、檢測電路除了提供保護電路中正在運行中各種參數外，還提供各種顯示儀表資料。四、輔助電源提供所有單一電路的不同要求電源。開關控制穩壓原理開關K以一定的時間間隔重復地接通和斷開，在開關K接通時，輸入電源E通過開關K和濾波電路提供給負載RL，在整個開關接通期間，電源E向負載提供能量；當開關K斷開時，輸入電源E便中斷了能量的提供。可見，輸入電源向負載提供能量是斷續的，為使負載能得到連續的能量提供，開關穩壓電源必須要有一套儲能裝置，在開關接通時將一部份能量儲存起來，在開關斷開時，向負載釋放。圖中，由電感L、電容C2

求開關電源的基本工作原理圖

開關電源是利用現代電力電子技術,控制開關晶體管的開通和關斷的時間比率,維持穩定輸出電壓的一種電源,簡單結構如圖2-1所示. 圖2-1 開關電源基本電路 開關晶體管VT串聯在輸入電壓VI和輸出電壓Vo之間,當晶體管VT的基極輸入開關脈沖信號時,VT則被周期性地開關,即輪流交替處于飽和導通與截止.假定VT為理想開關,則VT飽和導通時基極.發射極之間的壓降近似為零,輸入電壓Vi經VT加至輸出端;反之,在VT截止期間,輸出為零.VT經周期性開關后在輸出端得到脈沖電壓,且經濾波電路可得到其平均直流電壓.

開關電源的原理及電路圖？？

一、開關穩壓電源的結構

開關穩壓電源的原理圖及等效原理框圖，它是由全波整流器，開關管V，激勵信號，續流二極管Vp，儲能電感和濾波電容C組成。實際上，開關穩壓電源的核心部分是一個直流變壓器。這里我們對直流變換器和逆變器作如下解釋。

逆變器，它是把直流轉變為交流的裝置。逆變器通常被廣泛地應用在采用電平或電池組成的備用電源中。

直流變換器，它是把直流轉換成交流，然后又把交流轉換成直流的裝置。這種裝置被廣泛地應用在開關穩壓電源中。采用直流變換器可以把一種直流供電電壓變換成極性、數值各不同的多種直流供電電壓。 二、開關穩壓電源的優點： [1].功耗小，效率高。

[2].體積小，重量輕。 [3].穩壓范圍寬。 [4].濾波的效率大為提高。 [5].電路形式靈活多樣。 三、

電路開關電源怎么做 ？

一、 開關電源的電路組成

　　開關電源的主要電路是由輸入電磁干擾濾波器（EMI）、整流濾波電路、功率變換電路、PWM控制器電路、輸出整流濾波電路組成。輔助電路有輸入過欠壓保護電路、輸出過欠壓保護電路、輸出過流保護電路、輸出短路保護電路等。

　　開關電源的電路組成方框圖如下：

、 輸入電路的原理及常見電路

　　1、AC 輸入整流濾波電路原理：

　　

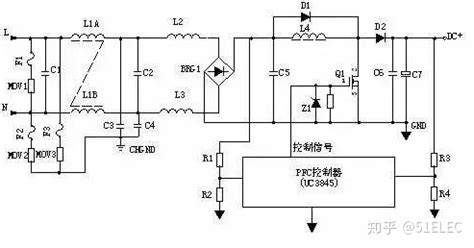

　　① 防雷電路：當有雷擊，產生高壓經電網導入電源時，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 組成的電路進行保護。當加在壓敏電阻兩端的電壓超過其工作電壓時，其阻值降低，使高壓能量消耗在壓敏電阻上，若電流過大，F1、F2、F3 會燒毀保護后級電路。

　　② 輸入濾波電路：C1、L1、C2、C3組成的雙π型濾波網絡主要是對輸入電源的電磁噪聲及雜波信號進行抑制，防止對電源干擾，同時也防止電源本身產生的高頻雜波對電網干擾。當電源開啟瞬間，要對 C5充電，由于瞬間電流大，加RT1（熱敏電阻）就能有效的防止浪涌電流。因瞬時能量全消耗在RT1電阻上，一定時間后溫度升高后RT1阻值減小（RT1是負溫系數元件），這時它消耗的能量非常小，后級電路可正常工作。

　　③ 整流濾波電路：交流電壓經BRG1整流后，經C5濾波后得到較為純凈的直流電壓。若C5容量變小，輸出的交流紋波將增大。

　　2、 DC 輸入濾波電路原理：

　　

　　① 輸入濾波電路：C1、L1、C2組成的雙π型濾波網絡主要是對輸入電源的電磁噪聲及雜波信號進行抑制，防止對電源干擾，同時也防止電源本身產生的高頻雜波對電網干擾。C3、C4 為安規電容，L2、L3為差模電感。

　　② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7組成抗浪涌電路。在起機的瞬間，由于 C6的存在Q2不導通，電流經RT1構成回路。當C6上的電壓充至Z1的穩壓值時Q2導通。如果C8漏電或后級電路短路現象，在起機的瞬間電流在RT1上產生的壓降增大，Q1導通使 Q2沒有柵極電壓不導通，RT1將會在很短的時間燒毀，以保護后級電路。

　　

這個好麻煩的，自己在電子發燒友中找吧，比我中的要詳細。

求開關電源原理及實用電路圖???

請看電路原理:http://hiphotos.baidu.com/spx8655/pic/item/94f6417b7a4b9be40ad187dc.jpg 還有:http://hiphotos.baidu.com/spx8655/pic/item/586af8de61963148ccbf1aed.jpg 實際應用電路:這是一個由220V交流電源變成12V直流輸出的15W開關電源的制作電路:http://hiphotos.baidu.com/spx8655/pic/item/ff6a0036311b21cfa2cc2b4e.jpg

幫我分析下這個開關電源的原理圖?

圖中分三個部分,三個輸出,輸入經過LC濾波同時給三個部分供電,上路為正電壓輸出線性電源,輸入經過整流橋后通過三極管和穩壓管組成的線性電源輸出20V,中路為開關電源,采用Boost結構,通過PWM IC 控制mos管輸出11V,下路為負電壓輸出線性電源,輸入經過整流橋,正端接地,負端經三極管和穩壓管組成的線性電源,這樣就輸出負6.8V.僅供參考!

開關電源電路原理

1.變壓器沒有標示同名端,只能靠猜的 2.R1的啟動電阻接的位置以前從來沒見過,不知道能不能起振. 3.變壓器反饋繞組接電解電容最好在中間放一個二極管. 4.光耦應該是反掉了,發光的部分應該在次級 5.至于兩個三級管的振蕩控制部分,沒見過,不敢妄下結論,但有一點要指出的事,保護太少了,這個RCC電路看起來有些單薄,不太安全的樣子. 6,那個開關管替代的問題,建議要慎重,需要大量實驗來驗證才可以進行. 7,個人猜測,電路啟動有些問題,短路保護不夠徹底,如保護后可能不會帶載恢復.

開關電源電路的種類及原理?

電源轉換器用于將一種形式的電源轉換成另一種形式的電源，常見的共有三種轉換形式：1）把交流(電)變成直流(電)稱為AC/DC，是把某個電壓范圍的交流轉換成穩定的直流；

2）把直流變成交流稱為DC/AC，常稱為逆變器或逆變電源，是把某個電壓范圍的直流轉換成穩定的交流；

3）把直流變成直流稱為DC/DC，是把某個電壓范圍的直流轉換成穩定的直流。

當然，還有將AC輪換成AC的電源 AC /AC，比如航空和船舶領域常用到將220V50Hz（50 Hz也叫工頻）的工頻交流電轉換成38V400Hz（400Hz叫中頻）的中頻交流電。

通過電源轉換器得到的一般是穩定電源，主要有恒壓 (穩壓) 輸出和恒流輸出兩種形式。

1）穩壓源：輸出穩定電壓的叫穩壓源，比如IC的供電就需要穩定的電壓，常用到3.3V、5V、12V、15V等；

2）恒流源：輸出恒定電流的叫恒流源，常用于電機、充電器、LED燈、粒子加速器等

開關電源電路圖

所謂開關電源，故名思議，就是這里有一扇門，一開門電源就通過，一關門電源就停止通過，那么什么是門呢，開關電源里有的采用可控硅，有的采用開關管，這兩個元器件性能差不多，都是靠基極、（開關管）控制極（可控硅）上加上脈沖信號來完成導通和截止的，脈沖信號正半周到來，控制極上電壓升高，開關管或可控硅就導通，由220V整流、濾波后輸出的300V電壓就導通，通過開關變壓器傳到次級，再通過變壓比將電壓升高或降低，供各個電路工作。振蕩脈沖負半周到來，電源調整管的基極、或可控硅的控制極電壓低于原來的設置電壓，電源調整管截止，300V電源被關斷，開關變壓器次級沒電壓，這時各電路所需的工作電壓，就靠次級本路整流后的濾波電容放電來維持。待到下一個脈沖的周期正半周信號到來時，重復上一個過程。這個開關變壓器就叫高頻變壓器，因為他的工作頻率高于50HZ低頻。那么推動開關管或可控硅的脈沖如何獲得呢，這就需要有個振蕩電路產生，我們知道，晶體三極管有個特性，就是基極對發射極電壓是0.65-0.7V是放大狀態，0.7V以上就是飽和導通狀態， -0.1V- -0.3V就工作在振蕩狀態，那么其工作點調好后，就靠較深的負反饋來產生負壓，使振蕩管起振，振蕩管的頻率由基極上的電容充放電的時間長短來決定，振蕩頻率高輸出脈沖幅度就大，反之就小，這就決定了電源調整管的輸出電壓的大小。那么變壓器次級輸出的工作電壓如何穩壓呢，一般是在開關變壓器上，單繞一組線圈，在其上端獲得的電壓經過整流濾波后，作為基準電壓，然后通過光電耦合器，將這個基準電壓返回振蕩管的基極，來調整震蕩頻率的高低，如果變壓器次級電壓升高，本取樣線圈輸出的電壓也升高，通過光電耦合器獲得的正反饋電壓也升高，這個電壓加到振蕩管基極上，就使振蕩頻率降低，起到了穩定次級輸出電壓的穩定，太細的工作情況就不必細講了，也沒必要了解的那么細的，這樣大功率的電壓由開關變壓器傳遞，并與后級隔開，返回的取樣電壓由光耦傳遞也與后級隔開，所以前級的市電電壓，是與后級分離的，這就叫冷板，是安全的，變壓器前的電源是獨立的，這就叫開關電源。說到這里吧。
