配電柜型號選擇及相關圖紙簡單介紹

從一盞油燈的時代到目前生活中似乎人們不能再接受沒電的日子里過活，手機需要電、家用需要電各用用電的時代，生活中已經缺少不了和電有關。我們經常會看見配電柜，比如整個商業樓區、住宅區、電廠、礦廠或是施工現場等等場所，為了保障用電安全，配電箱是必須要用到的。很多的專業電力工作者對配電柜的認識應該更加熟悉吧。這里小編就簡單的來大家分享一下配電柜型號，型號選擇，和配電柜常用的圖紙的一些詳解信息。

什么的配電柜呢?

配電柜在生活中人們俗稱開關柜，一般情況下我們看到的配電柜都是安排在較為隱蔽的角落里，它一般通過廠家預定按照訂貨要求組裝出廠，運往現場安裝。

配電柜型號

配電柜型號種類繁多哦，國產型號有MLS、GCK GGD等;國外廠家型號：MD190，ArTu、8PT等; 標準的型號為GB7251.1。

配電柜型號含義：

配電柜型號由字母及數字等組合而成，一般情況下：

第一位數字P代表：開啟式低壓開關柜，第一位數字G代表：封閉式低壓開關柜

第二位數字G代表：固定死，第二位數字C代表：抽出式，H-固定、抽出混裝式。

第三位數字L(或D)代表：動力用，第三位數字K代表：控制用，第三位數字S代表：森源電氣系統

舉例說明：PGD就是指：開啟式低壓開關柜，電器元件固定安裝固定接線;

配電柜圖紙介紹：

配電板的電路圖分為一次原理圖和二次原理圖，一次原理圖是指主電路原理圖，二次原理圖是指控制電路的原理圖。

上圖為智能配電柜的原理圖、展開圖 、安裝接線圖等，這些接線都較為麻煩，智能配電柜在電力工作人員操作起才會更簡單哦。

一般來講配電柜有有高壓配電柜和低壓配電柜的區分。不同型號的配電柜，它的配電柜的內部結構以及技術參數都是各不相同的呢。對于需求者來說，就是選擇合適的配電柜的型號就可以了呢，那么問題就來了，如何選擇配電柜的型號呢，我們應該考慮哪些方面呢?

第一你要明確自己的需求，根據自己的實際情況而定，選擇最適合的配電柜型。這是在選擇方面應該必須遵循的最基本原則;

第二我們應該最好采用國內知名點的配電樞、配電箱廠家的國產配電柜的柜型，不要盲目的選擇技術參考比較高的進口品牌柜，這樣不僅浪費資源，在實際生活中未必會應用得到哦。由于進口配電柜中所采用的主要元器件的品牌與柜體不一定是一致的，選擇進口配電柜時，需要特別注意主要元器件的參數。如果某些元器件的參數并不能滿足需求， 則不宜選擇該進口配電柜。

如果配電柜廠家現有的配電柜型號也達不到，不能滿足需求，就得給廠家提供圖紙或提出自己的需求，要求配電柜廠家進行專門制作。

提醒大家：凡是跟電接觸不管是什么產品都要注意安全，配電柜不能用可燃材料制作，這是一項很重要的常識哦，我想大家一定會知道這一點的呢。配電柜在使用過程必須在一定的場合內，保證安全使用，即使發生事故也要能保持在一定的控制范圍內。

家用配電箱接線,最好能給畫個圖 ,謝謝了!

第一個是進線開關,進外部電源,出線以下: 出線分零線進兩極帶漏電開關進線端第二極和零排,相線進8個單極開關進線端和兩極帶漏電開關進線端第一極 然后那個兩極帶漏電的開關出線接到你需要帶漏電保護的負載, 那些單極開關你需要引一根開關的出線,再從零排上引一根公共零,一起引至一般負載

怎么系統學習看配電箱電路圖

1.要熟悉配電箱所用到的各種常見電氣元件及它們的工作原理、觸頭分布、觸頭動作情況,如:空氣開關、交流接觸器、熱繼電器,等等. 2.一般配電箱里的接線都有標號,按照線頭的標號可以找到該線所連接的電氣元件,根據走線可以畫出線路圖. 3.根據線路圖以及各電氣元件觸頭的分合情況就可以得出該電路圖的工作原理. 4.一般現在很多的配電柜都裝有變頻器以及PLC等現代智能化控制設備,建議去了解一下它們. 希望能幫到你!

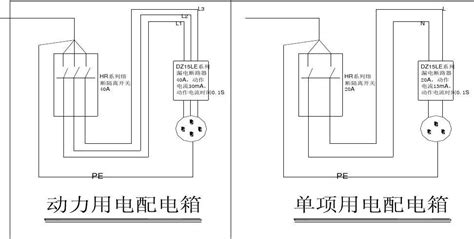

一級配電柜；二級配電箱；三級配電箱的圖紙。

一級配電柜圖紙：

二級配電箱圖紙：

三級配電箱圖紙：

一、一級配電柜

一級配電箱是控制施工現場全部供電的集中點，應設置在靠近電源地區。電源由施工現場用電變壓器低壓側引出的電纜線接入，并裝設電流互感器、有功電度表、無功電度表、電流表、電壓表及總開關、分開關。總配電箱內的開關均應采用刀熔開關（或漏電保護開關)。引入、引出線應穿管并有防水彎。

二、二級配電箱

就是分配電箱，也叫分箱，一般負責一個供電區域。

總路：總隔離+總路熔斷路器或斷路器；分路：分路隔離+分路熔斷路器或斷路器。

三、三級配電箱

三級配電兩級保護要求,配電箱應作分級設置，即在總配電箱下設分配電箱，分配電箱以下設開關箱，開關箱以下就是用電設備，形成三級配電。

配電柜二次原理圖

首先應該弄明白:什么是二次原理圖.所謂的二次原理圖是指對主回路(一次系統設備)的控制、指示、計量用的原理圖.你的第一張圖是一張典型的一次系統圖,其中的斷路器不需要自動控制其動作,都是手動操作的,也沒有計量和狀態指示的要求.因此也不需要二次原理圖.第二張圖中包括2個原理圖:1.雙電源互投.這個你可以找雙電源的廠家提供.2.三相電能計量.這個更簡單,從標準圖集中招一個作為模板,稍作改動即可.

配電柜電路圖

一般說來是由電力局來完成的.但是,如果說不涉及電度表,可以根據實際情況找專業電工來完成.

低壓配電柜電路圖和接線圖!

兩臺1250KVA輸入,中間有聯絡柜,兩邊斷路器互為連鎖的電路圖和接線圖.

家庭配電箱線路圖

這個三匹和五匹應該是功率,我的理解是一匹和一個千瓦差不多

家庭配電箱接線示意圖

首先你得說清條件,你想走四路但你說的好像三路,另外買的都是什么說的不明白,正常的最大的空開接總電源根據用電情況選大小),插座及空調各接漏保,照明一般接空開就行

380V配電箱手動自動控制電路圖

接觸器控制電壓也就是線圈的電壓是380v的,所以就接在兩根相線上啦,常見的接觸器控制電壓有24v,36v,48v,110v,220v,380v,440v,660v。
