如圖，家用配電箱如何接線？
一、首先家用配電箱接線的時候，要看清楚家用配電箱接線圖的設計，不要把零線和火線搞混淆了，如果兩者一旦接錯了的話，就不會產生電源，給人造成誤區，其實不管是接正還是接反，因為有漏電開關的作用，都會讓零線以及火線有動作的，因為很多零線在漏電開關里面都是連同的，所以開閘之后，斷開的沒有零線只有火線，所以關于火線以及零線接錯這個問題是需要注意的，至于怎么區分兩者不要搞錯，可以看看漏電開關，上面一般都是有標記的，如果是字母N的話就表示零線了。
二、配電箱應用的范圍不同，那么接線的方法就是不同的，家用的家用配電箱接線圖算是比較簡單的，一般學物理的人都能看懂，如果是建筑或者電廠等地方的家用配電
箱接線圖，那么就比較具有專業化，不是一般人是看不懂的。如果安裝家用的配電箱，則需要購買進戶線，選用四平方米的就差不多了，通過漏電開關中的火線連接
到家用的總開關電閘，在通過火線連接到各個房間的開關，因為零線是公用的，分開到每個房間就行了。
三、在安裝家用的配電箱之前，一定要把所涉及的設備買齊全，然后測量家用電路的額定電流以及工作電壓是多少，按照家用的電路的電源進行配置一個相近的配電箱，
然后再設計一個家用配電箱接線圖，通過這個家用配電箱接線圖進行施工安裝，這樣全程的流程走下來，安裝也非常方便，有了家用配電箱接線圖的指示，會讓你事
半功倍。關于電路設備的安裝，還是要找專門的師傅進行安裝，畢竟電是一個很危險的東西，不能隨便觸碰的。
四、按照家用配電箱接線圖進行施工安裝，這是最后一部的事情，在這個之前，小編說過要好好進行配置配電箱，盡量和家里所用的電路是一樣的大小的電流電壓，這個
就需要讓你對配電箱型號以及規格尺寸等方面有所掌握。比如GGD是什么，第一個字母G是指低壓配電柜，第二個G是指固定安裝、接線，字母D是指電力用柜；
又比如GCK是什么？第一個字母G是柜式的結構，第二個字母C是指抽出式，字母K是指控制中心，這些都是需要掌握的，兩者價錢差距不大，主要的區別是兩者
所采用的元器件。
工地現場一級配電箱怎么接圖片？
建筑施工現場臨時級配電箱的一般標準配制如下:
一級配電箱是控制施工現場全部供電的集中點，應設置在靠近電源地區。電源由施工現場用電變壓器低壓側引出的電纜線接入，并裝設電流互感器、有功電度表、無功電度表、電流表、電壓表及總開關、分開關。總配電箱內的開關均應采用刀熔開關。引入、引出線應穿管并有防水彎。
一般要靠近變壓器或者配電室就近安裝，如果工地?fù)?jù)變壓器或者配電室遠，則要考慮把一級箱安裝到工地用電機械相對中心位置，為下步配二級箱做考慮。
擴展資料
一級配電箱下面二級分配電箱接線圖如下所示：
二級配電箱，就是分配電箱，也叫分箱，一般負責一個供電區域。需要根據現場用電的負荷，選擇電線的具體規格，但是電纜必須采用5芯電纜，不容許采用3+1電纜。
配電箱進線，電線中黃、綠、紅接在總開關上（防誤開關），藍線（N零）接在零排上（固定在絕緣子上的銅鋁排），黃綠相間線（PE 地線）接在地排上。
配電箱出線，一般把藍、黃、綠、紅接在漏電上，黃綠相間線接在地排上。把配電箱門與箱體做軟連接，配電箱做重復接地，重復接地線接在地排上，配電箱的安裝架也要做接地連接。這樣才能符合安全用電的規定。
參考資料：百度百科-一級配電箱
參考資料：百度百科-二級配電箱

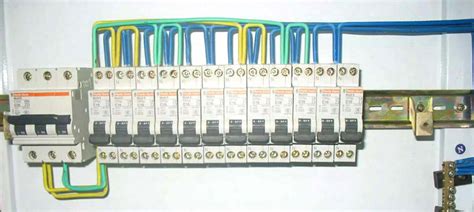

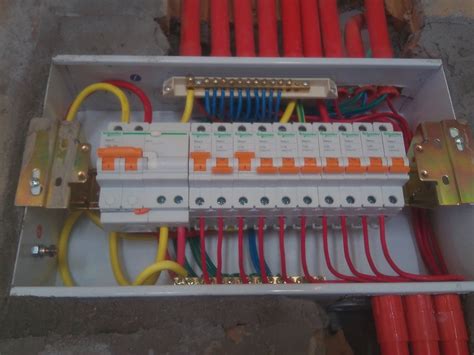

家庭配電箱接線圖
配電箱里應該有附件-安裝導軌,把斷路器卡扣在其上面就行.橙色“T”的按鈕就是試驗按鈕,按一下就應該跳閘.
低壓配電箱怎么排線有圖片最好
先按照主接線圖紙,選好電器元器件,按照斷路器-交流接觸器-熱繼電器-端子排的順序高低布置,元件之間考慮電氣爬電距離和檢修空間,適當留有一定的空間就好了,排線最好有線槽或者用纏繞帶
家用配電箱安裝方法 配電箱接線圖怎么看
接線圖正確. 接通一個空開時,空開是有負載的,零線不會帶電;但是電路中如果因為有故障使第二只漏電空開跳閘而導致整個線路斷電.建議把第二只漏電開關(C40)換成不帶漏電保護的空開,而后面的所有單極空開全部更換為帶漏電保護的單極開關,這樣在發生故障時,只有故障那一路跳開.
我想具體了解一下配電箱的接線以及布置的一些基本知識！
隨著家用電器的增多，人們對電的要求也越來越高，所以電的布線工程一定要經過電氣工程師細致設計出電路圖后方能施工，這樣使業主在生活中使用方便、安全。電的線路安裝對材料質量和施工工藝都要求很高。布線材料一般由電線、PVC線管及線面配件以及電氣開關等組成。由于每一種材料都有很多品種，質量好壞不一，因此價格相差很大。就電線來，一般常用電線規格為1.5、2.5、4、6、10，平方毫米等，而每一種規格又有很多品種，如BVT（雙塑保護）、BV（單塑保護）、2R-BW（阻燃雙塑）、2R-BV（阻燃單塑），而且等級也有所不同，有國際標準、國家標準、還有些不達標的，其價格相差1-2倍，甚至3-4倍，所以希望消費者不要貪圖小便宜，給自己帶來麻煩。線管布置要求：照明線和插座線要分開控制，電線為2.5平方毫米，廚房用電、空調用電以及按摩浴缸等，一定要用專線，電線為4平方毫米。在施工中布線線路一定要上下豎直，左右平直，電線一定套PVC線管及配件，遇到不能破壞的剪力墻或承重墻等，其線路一定要套防蠟管絕緣材料。不能把電線直接埋在水泥墻內。
在線路安裝時，一定要嚴格遵守“火線進開關，零線進燈頭左零右火，接地在上”的規定。施工完畢后，除了要通電檢查外，施工隊還要給戶主提供一份詳盡的電路配置圖。
照明配電箱怎么接線
去百度文庫，查看完整內容>
內容來自用戶:開心的幽默也
一級總配電箱接線圖
PE N L1 L2 L3
熔絲315DK315
DK DK200
RCDRCD180
PE線接線排漏電100mA
N1
二級分配電箱接線圖
PE N L1 L2 L3
DK180
DK100 DK60DK40
RCD
PE線接線排漏電30mA
RCD80 RCD60 RCD40 RCD40 RCD20 N
二級分配電箱接線圖
PE N L1 L2 L3
DK100
DK40DK40
RCD
PE線接線排漏電30mA
RCD40 RCD20 RCD20 RCD20 RCD20 N
二級分配電箱接線圖
PE N L1 L2 L3
DK315
DK40DK40
RCD
PE線接線排漏電30mA
RCD250 RCD40 RCD20 RCD20 RCD20 N
施工臨時用電配電箱工程的標準做法是怎樣的
1 配電箱、開關箱應有名稱、用途、分路標記及系統接線圖. 2 配電箱、開關箱箱門應配鎖,并應由專人負責. 3 配電箱、開關箱應定期檢查、維修.檢查、維修人員必須是專業電工.檢查、維修時必須按規定穿、戴絕緣鞋、手套,必須使用電工絕緣工具,并應做檢查、維修工作記錄. 4 對配電箱、開關箱進行定期維修、檢查時,必須將其前一級相應的電源隔離開關分閘斷電,并懸掛“禁止合閘、有人工作”停電標志牌,嚴禁帶電作業. 5 配電箱、開關箱必須按照下列順序操作: 1)送電操作順序為:總配電箱→分配電箱→開關箱; 2)停電操作順序為:開關箱→分配電箱→總配電箱. 但出現電氣故障的緊急情況可除外.
三相五線制配電箱標準接法
現在大多工廠都是這種供電方式，單相用電器的電源相線從三相斷路器上任接出一條都可以，零線就接專門的零線，實在沒有零線，只要三相配電柜或者發電房的地線接地良好的話，允許接在地線上；穿管敷設和常規的就沒什么區別了。
斷路器（英文名稱：circuit-breaker，circuit breaker）是指能夠關合、承載和開斷正常回路條件下的電流，并能關合、在規定的時間內承載和開斷異常回路條件（包括短路條件）下的電流的開關裝置。
斷路器可用來分配電能，不頻繁地啟動異步電動機，對電源線路及電動機等實行保護，當它們發生嚴重的過載或者短路及欠壓等故障時能自動切斷電路，其功能相當于熔斷器式開關與過欠熱繼電器等的組合。
目前，已獲得了廣泛的應用。是電力系統的一種符號TN–S 三相五線制當然不是毫無意義,它的學問就在于這兩跟”零線”上,在比較精密電子儀器的電網中使用時,如果零線和接地線共用一根線的話,對于電路中的工作零點會有影響的,雖然理論上它們都是0電位點,如果偶爾有一個電涌脈沖沖擊到工作零線,而零線和地線卻沒有分開,比如這種脈沖卻是因為相線漏電引起的,再如有些電子電路中如果零點飄移現象嚴重的話那么電器外殼就可能會帶電,可能會損壞電氣元件的,甚至損壞電器,造成人身安全的危險。
零線和地線的根本差別在于一個構成工作回路,一個起保護作用叫做保護接地,一個回電網,一個回大地,在電子電路中這兩個概念是要區別開來的,在正規公司里,這兩根線規定要分開接。
現在實際中還有一種三相六線的接法,除工作零線,保護接地外,還專門另配一路接地線,這根線跟設備地線分開來接,不與其他任何線相接,用做對儀器設備的保護,因為電氣件的損壞往往只幾微秒的時間,所以要將誤動作電流更快的引回大地,需要儀器直接接地。
三相五線制是已經淘汰的不規范術語。正確的稱呼應該是L1L2L3線、N線、PE線。主要用于數據處理，精密檢測，高層建筑的供電系統。
三相五線制標準導線顏色為：A線黃色，B線綠色，C線紅色，N線褐色，PE線黃綠色或黑色。
工業配電柜如何排線號
從上到下,從左到右……
