液晶拼接屏安裝方法是怎樣的

1.調整拼接屏平整度可以在拼接屏的平整度均勻調節螺釘,把液晶拼接屏調整到螺釘范圍的中間位置,然后再調整所有拼接屏.所以你可以最大限度地發揮每個角度的調整幅度,就不會出現個別拼接屏的螺釘不能調整的情況. 2.當拼接屏的高低還沒有固定時,先控制好它,然后看拼接屏的整體情況,因為控制拼接屏的高度不到位,它將會前后或左右移動的,這將給后期工作和顯示效果帶來許多不必要的麻煩

液晶拼接墻的安裝要注意什么,具體步驟是怎么樣的?

液晶拼接屏安裝晶瑋博教你:1.固定支架(立式或者壁掛,支架固定時必須要打水平,便于后期調整)2.固定圖像處理器,走線.(走線注意電源線跟信號線不要走在一起,防止 信號干擾,電源線過長的可以減掉不要打成圈圈,防止產生磁場干擾信號, 信號線要用標簽注明,利于檢修方便)3.掛屏(掛屏要遵循從下到上的規則,首先把下面一排調整好了,再掛上面的)4.整體平面調整(將所有的屏調整到一個水平面內,保持整體的整齊美觀,)5.上信號調試(將電腦或者視頻信號輸入到大屏上顯示,看看是否顯示正常,達到 預設的功能).

液晶拼接屏都有哪些安裝方式 你知道嗎

液晶拼接屏雖然說單塊最大尺寸為55寸、但憑借著其任意拼接組合的強大功能使其在大屏幕顯示終端市場占據著獨特的地位。這也促使其適用于任何行業而受顯示面積的影響。不管用戶的實際顯示區域有多大都可以液晶拼接單元進行拼接組合出來（常見的液晶拼接屏尺寸有55寸、49寸和46寸）。但不管拼接屏如何的組合都涉及到一個安裝的問題、就目前而言常見的安裝方式可分為四類：壁掛、落地支架、機柜和嵌入式安裝、當然在支架方面也有著多種分類。

通常情況下采用什么樣的安裝方式是根據液晶拼接屏項目的具體實施環境所決定的，還有就是在滿足多種安裝方式的情況下根據用戶的需求進行安裝。一般情況下采用壁掛和嵌入式安轉的液晶拼接墻主要的考慮因素是墻體的承重能力和墻體的厚度。而機柜和落地支架則是在墻體承重能力不滿足實際需求的時候所采用的、當然也有的客戶為了后期的維護方便也會采用。

其實在很多時候液晶拼接墻嵌入式安裝和壁掛安裝都統歸于一類，因為兩者之間的唯一區別就是一個在墻體里面一個在墻體的表面。但遠遠看起來效果都一樣：

液晶拼接屏

機柜相對于其它幾種安裝方式而言其后期維護比較簡單、一般情況下機柜的厚度會在40cm左右。而且采用機柜式的液晶拼接屏主需要把屏幕掛上去就可以了不需要進行包邊處理。而另外三類的話在安裝完成之后則需要進行一個包邊處理才能使其看起來美觀。

這四類液晶拼接屏安裝方式可謂是各有優勢、不能說哪一類絕對的好、也不能說哪一類不好。只能說既滿足項目實際需求由滿足用戶需求的采用適合的。但一般情況下一套液晶拼接屏墻超過10塊液晶拼接單元的或通常建議其使用落地支架或機柜的方式進行安裝。

拼接屏怎么安裝?

上海思珂潤安裝拼接屏,1.首先是安裝拼接屏支架,支架一般可以上下左右前后調整,方便調整拼接屏的視角(因為拼接屏是被安裝在載體上),支架安裝完成后;2.液晶屏安裝,利用專業的工具將液晶屏掛在支架上,調整好角度;3.用專業的接口線將液晶屏連接在一起;4.打開電源調試.

液晶拼接屏監控顯示器拼接墻怎么安裝

先裝架子,固定,走電源線信號線,外置設備. 然后掛屏,從下往上,依次掛屏為L型循序,第一片在安裝時就要調整水平.裝一片調整一片,插線,檢測通電是否正常.再掛下一片 依次掛豎,而后橫,然后再補齊空缺,全部掛完后,檢查拼縫對齊, 最后一根信號線和控制線預留出來 全部通電,設置地址碼,上信號,檢測色差,顯示延遲, 注意:屏幕受力點應該是在背部調節的螺絲上,而不是屏幕邊緣. 背部走線要有順序,強弱電分開,掛鉤不要壓到線材 線路不要拉的太緊,防止線材因為太緊而松動脫落. 拼接屏安裝都是有經過專業的培訓的,沒有學習過的,我建議是在有人專業人士的指導下進行作業,否則碎片的幾率是很大的,安裝美觀也有可能打折扣!

液晶拼接屏的安裝過程需要注意哪些事項

近來小編接到很多來自網絡上一些用戶的求助,詢問小編拼接屏的基本操作以及使用方式,原本在行業內很基礎的技術知識,到了用戶手上變的很復雜,今日小編就從拼接屏到安裝、到調試一套總體的流程給大家講講！

1、收貨

在物流公司通知取貨的同時應當做好準備,如今的取貨流程都是在物流點或者送貨兩種方式,不論是哪一種方式都涉及到驗貨，這里就要講到收貨驗貨的流程和驗貨標準了。

確定貨物完好是項目順利施工的前提，一套拼接屏一般分為三部分貨物，第一件是大屏使用原廠包裝的泡沫紙箱，第二件是支架，第三件是配件箱。驗貨流程：打開大屏木架，取出液晶拼接屏，使用包裝的泡棉作為桌面，將屏幕豎立在泡棉上，然后將配件箱的電源線取出,通電測試,屏幕完好無損壞應當顯示（圖一）

圖一（部分屏幕中間有LOGO）

若顯示為屏幕有直線,慢亮，漏夜，碎片都為異常,此情況都為運送損壞應當立即聯系廠家處理，特別需要注意的是為3.5mm以下規格的例如3.5mm的拼接屏.1.8mm,1.7mm的此類極小拼接縫隙的拼接屏要特別注意邊角直角部分,極有可能出現碎角,角邊漏夜,不細觀察是看不出來的此類拼接屏極有可能在安裝過程中或者日后使用過程中導致壽命減少！

2、施工安裝

（1）安裝準備：

在安裝的時候首先要勘察現場布局,前期工作準備,一般使用到的工具有筆記本調試電腦(如有臺式電腦亦可,但臺式電腦一定要帶HDMI接口)、USB轉232串口線（驅動一般是配備的如果沒有驅動電腦下載驅動精靈）、螺絲刀、內六角一套、沖擊鉆（一般是落地支架或者壁掛支架固定打膨脹螺栓的）、網口轉串口頭（分為公頭和母頭）排插（一般這種排插選用公牛的帶漏電保護三插的以前是有配用的,現在根據客戶的需要都是客戶自備了）。

在準備好以上準備后需要勘察現場，確保墻面有足夠的支撐點，檢查地面是否平整，確定安裝的高度以及寬度現場需要有接地線切記！勘察現場光線已經室內外物理溫度濕度，若晝夜溫濕度太大，項目安裝建設完成后應當在室內屏幕周圍做好防潮防水措施！

（2）項目施工

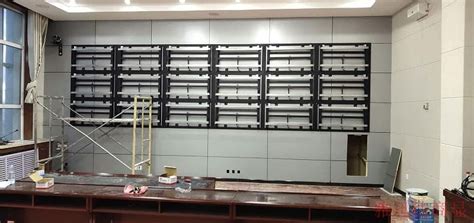

施工時請確保協助人員有一定的技能培訓，優先安裝支架和固定支架，支架安裝完畢后晃動支架確保支架每個連接部分平穩牢固，若是落地機柜和落地支架視情況在底部加固拉爆螺栓。測量用于掛屏的橫桿上下距離偏差小于原尺寸但最少不得小于3毫米，橫杠支架只能小于原尺寸不得高于原尺寸！所有橫杠在一個平面前后距離誤差不得大于3毫米，由于拼接的總體大小不用各項偏差也不同拼接越小偏差度可以越大，拼接越大偏差尺度越小。

背部走線需強電與弱電分開防止信號干擾,有網線串聯控制線、DIV、HDMI、VGA、AV四大信號輸入，電源線，走線時電源線獨立固定捆綁，信號線不可亂扎若有多余線,需繞圈捆扎！

（3）調試

調試時請再次確認所有屏幕走線正常，通電等待屏幕亮起，而后將屏幕第一根接入IN的控制網線接入串口轉網口再接入USB轉232控制服務器（電腦或者筆記本），安裝USB轉232的驅動打開控制軟件，在軟件上全選所有大屏，點擊關機確定可控制大屏后開機，然后依次寫入IP地址碼，由左上方第一片開始為1-1或者001，左上方第二片為1-2或者002，左上方第二排為2-1第二片為2-2以此類推，全部大屏更改后，選擇正確的串口一般為COM-N（數字），一般這個數值不會超過兩位數，（圖二）若控制COM口超過兩位數，可在COM高級選項更改。

（圖二）

液晶拼接屏安裝流程及注意事項參考資料

訊維液晶拼接屏安裝需要掌握哪些要素？

一、液晶拼接屏特點

1. 采用DID面板 2.高亮度 3.圖像處理技術 4.更好的彩色飽和度 5.更寬的視角 6.純平面顯示 7.超薄窄邊設計 8. 亮度均勻，影像穩定不閃爍 9. 拼接方式可選 10. 靈活多變的拼接顯示組合功能 11. 先進的屏幕參數高校功能 12. 環保健康 13. 美觀的墻體結構 14. 120HZ倍頻刷新頻率 15. 更長使用壽命

二、液晶拼接屏結構組成

液晶拼接屏：也就是呈現圖像的拼接單元，尺寸型號選擇合適的就行;

固定拼接屏的支架：是和拼接屏配套提供。

拼接處理器：現在大多數都內置處理器了。

視頻線纜：線纜選擇要選擇高品質的，避免閃屏，噪點的產生。

視頻分配器(矩陣)：一般一進多出，輸出路數大于拼接屏數量。

供電電源：拼接屏系統整體功率是比較大的，必須提供穩定的供電。

電腦：用來安裝大屏幕控制軟件，軟件由廠家配套提供。

三、液晶拼接屏的拼接顯示方式

1、整屏顯示：整個拼接屏顯示一個完整的圖像。

2、單屏顯示：每塊屏顯示不一樣的圖像。

3、圖像漫游：通過軟件，可以將任意一個信號以一個屏為單元在整個屏上移動。

4、任意組合顯示：任意幾個顯示單元可以顯示一個圖像。

5、圖像疊加：通過軟件處理，可以將一個信號疊加在其它信號之上。

6、圖像拉伸：通過軟件處理，可以將一個信號以一個屏為單元，在整個幕墻上拉伸。

四、液晶拼接屏尺寸選型

五、液晶拼接屏安裝方式

1、壁掛式安裝;2、嵌入式安裝;3、機柜式安裝;

4、弧形安裝;

通過這5要素去掌握液晶拼接屏安裝，具體如何安裝可以咨詢下訊維

55寸拼接屏怎么裝裝上去怎么漏光

漏光是邊緣的液晶玻璃和固定屏幕的黑色部分錯位了,這個是很危險的,極容易演變成碎屏!碎屏就等于報廢,這種情況小心的將錯位的部分摁回去就可以了!還有一種是屏幕液晶玻璃的部分本事和固定部分不融洽!而正規原裝的液晶面板是不會有這種情況出現的,導致這種情況出現的主要原因有兩個,第一是運輸過程中處置不當,第二是使用的是拆機屏,二等次貨,而國內也有技術可以組裝出和原裝一樣的屏幕,

視頻矩陣,交換機,拼接屏,電腦,怎么連接

電腦-視頻矩陣-拼接屏,具體的要看您實現怎樣的拼接效果,還有是拼接顯示一個畫面還是類似監控那種同時監看多路畫面,根據不同需求還要配合其他軟件或硬件設備. 交換機在這里不起什么作用,連接電腦就可以了,要看是不是網絡型的矩陣,根據具體要求來連接.

液晶拼接安裝方式

液晶拼接安裝 中電視訊LVW液晶拼接墻擁有多樣靈活的安裝方法,如橫向/豎向安裝、電視柜式安裝、壁掛式安裝、嵌入式安裝落地機柜式安裝等,滿足客戶的不同使用環境要求.
