千分尺怎么讀數視頻
圖上A為測桿，它的活動部分加工成螺距為0.5mm的螺桿，當它在固定套管B的螺套中轉動一周時，螺桿將前進或后退0.5毫米，螺套周邊有50個分格。大于0.5毫米的部分由主尺上直接讀出，不足0.5毫米的部分由活動套管周邊的刻線去測量。所以用螺旋測微器測量長度時，讀數也分為兩步，即（1）從活動套管的前沿在固定套管的位置，讀出主尺數（注意0.5毫米的短線是否露出）。（2）從固定套管上的橫線所對活動套管上的分格數，讀出不到一圈的小數，二者相加就是測量值。 螺旋測微器的尾端有一裝置D，擰動D可使測桿移動，當測桿和被測物相接后的壓力達到某一數值時，棘輪將滑動并有咔咔的響聲，活動套管不再轉動，測桿也停止前進，這時就可以讀數了。 不夾被測物而使測桿和小砧E相接時，活動套管上的零線應當剛好和固定套管上的橫線對齊。實際操作過程中，由于使用不當，初始狀態多少和上述要求不符，即有一個不等于零的讀數。所以，在測量時要先看有無零誤差，如果有，則須在最后的讀數上去掉零誤差的數值。 編輯本段螺旋測微器原理和使用 螺旋測微器是依據螺旋放大的原理制成的，即螺桿在螺母中旋轉一周，螺桿便沿著旋轉軸線方向前進或后退一個螺距的距離。因此，沿軸線方向移動的微小距離，就能用圓周上的讀數表示出來。螺旋測微器的精密螺紋的螺距是0.5mm，可動刻度有50個等分刻度，可動刻度旋轉一周，測微螺桿可前進或后退0.5mm，因此旋轉每個小分度，相當于測微螺桿前進或推后0.5/50=0.01mm?？梢?，可動刻度每一小分度表示0.01mm，所以以螺旋測微器可準確到0.01mm。由于還能再估讀一位，可讀到毫米的千分位，故又名千分尺。
千分尺如何使用

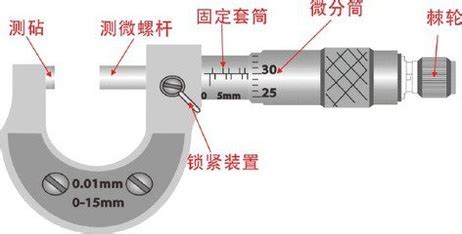

外徑千分尺常簡稱為千分尺，它是比游標卡尺更精密的長度測量?jī)x器，常見的一種如圖2．4－1所示，它的量程是0－25毫米，分度值是0．01毫米。外徑千分尺的結構由固定的尺架、測砧、測微螺桿、固定套管、微分筒、測力裝置、鎖緊裝置等組成。固定套管上有一條水平線，這條線上、下各有一列間距為1毫米的刻度線，上面的刻度線恰好在下面二相鄰刻度線中間。微分筒上的刻度線是將圓周分為50等分的水平線，它是旋轉運動的。
根據螺旋運動原理，當微分筒（又稱可動刻度筒）旋轉一周時，測微螺桿前進或后退一個螺距——0．5毫米。這樣，當微分筒旋轉一個分度后，它轉過了1/50周，這時螺桿沿軸線移動了1/50×0．5毫米＝0．01毫米，因此，使用千分尺可以準確讀出0．01毫米的數值。
千分尺怎么用?
首先檢查零位線是否準確,測量時需把工件被測量面擦干凈,測量時在測微螺桿快靠近被測物體時應停止使用旋鈕,而改用微調旋鈕,避免產生過大的壓力. 讀數時要注意固定刻度尺上表示半毫米的刻線是否已經露出.首先旋出測微螺桿,并使小砧和測微螺桿的面正好接觸待測長度的兩端,那么測微螺桿向右移動的距離就是所測的長度.這個距離的整毫米數由固定刻度上讀出,小數部分則由可動刻度讀出.可動刻度盤上每格0.01mm,千分位估讀.
千分尺的使用方法
外徑千分尺的讀數 讀數時，先以微分筒的端面為準線，讀出固定套管下刻度線的分度值（只讀出以毫米為單位的整數），再以固定套管上的水平橫線作為讀數準線，讀出可動刻度上的分度值，讀數時應估讀到最小刻度的十分之一，即0．001毫米。
如果微分筒的端面與固定刻度的下刻度線之間無上刻度線，測量結果即為下刻度線的數值加可動刻度的值；如微分筒端面與下刻度線之間有一條上刻度線，測量結果應為下刻度線的數值加上0．5毫米，再加上可動刻度的值。
有的千分尺的可動刻度分為100等分，螺距為1毫米，其固定刻度上不需要半毫米刻度，可動刻度的每一等分仍表示0．01毫米。
有的千分尺，可動刻度為50等分，而固定刻度上無半毫米刻度，只能用眼進行估計。對于已消除零誤差的千分尺，當微分筒的前端面恰好在固定刻度下刻度線的兩線中間時，若可動刻度的讀數在40－50之間，則其前沿未超過0．5毫米，固定刻度讀數不必加0．5毫米；若可動刻度上的讀數在0－10之間，則其前端已超過下刻度兩相鄰刻度線的一半，固定刻度數應加上0．5毫米。
如何使用千分尺，請?jiān)敿?xì)說明？？
以下是其他兄才的答案，愿有所助：
外徑千分尺的讀數
讀數時，先以微分筒的端面為準線，讀出固定套管下刻度線的分度值（只讀出以毫米為單位的整數），再以固定套管上的水平橫線作為讀數準線，讀出可動刻度上的分度值，讀數時應估讀到最小刻度的十分之一，即0．001毫米。如果微分筒的端面與固定刻度的下刻度線之間無上刻度線，測量結果即為下刻度線的數值加可動刻度的值；如微分筒端面與下刻度線之間有一條上刻度線，測量結果應為下刻度線的數值加上0．5毫米，再加上可動刻度的值，如圖2．4－2讀數為 8．384毫米，圖2．4－3讀數為7．923毫米。
有的千分尺的可動刻度分為100等分，螺距為1毫米，其固定刻度上不需要半毫米刻度，可動刻度的每一等分仍表示0．01毫米。有的千分尺，可動刻度為50等分，而固定刻度上無半毫米刻度，只能用眼進行估計。對于已消除零誤差的千分尺，當微分筒的前端面恰好在固定刻度下刻度線的兩線中間時，若可動刻度的讀數在40－50之間，則其前沿未超過0．5毫米，固定刻度讀數不必加0．5毫米；若可動刻度上的讀數在0－10之間，則其前端已超過下刻度兩相鄰刻度線的一半，固定刻度數應加上0．5毫米。
外徑千分尺的零誤差的判定
校準好的千分尺，當測微螺桿與測砧接觸后，可動刻度上的零線與固定刻度上的水平橫線應該是對齊的，如圖2．4－4甲所示。如果沒有對齊，測量時就會產生系統誤差——零誤差。如無法消除零誤差，則應考慮它們對讀數的影響。若可動刻度的零線在水平橫線上方，且第x條刻度線與橫線對齊，即說明測量時的讀數要比真實值小x／100毫米，這種零誤差叫做負零誤差，如圖2．4－4乙所示，它的零誤差為－0．03毫米；若可動刻度的零線在水平橫線的下方，且第y 條刻度線與橫線對齊，則說明測量時的讀數要比真實值大y／100毫米，這種零誤差叫正零誤差，如圖2．4－4丙所示，它的零誤差為＋0．05毫米。
對于存在零誤差的千分尺，測量結果應等于讀數減去零誤差，即物體長度＝固定刻度讀數＋可動刻度讀數－零誤差。
游標卡尺和千分尺的使用?…
游標卡尺有主讀書軸和輔讀數軸,主的在上,輔的在下,讀數時先讀上面的,比如上面的為12,然后在看下面的,下面一共是100個小刻度,看哪個刻度和上面的刻度對齊了就讀哪個數,比如第24個小刻度與上面刻度對齊,就讀為0.24,讀數為12.24! 千分尺大同小異,它的主軸直接讀,最小單位是0.5mm.輔軸就是那個旋轉的刻度,沒個小刻度為0.02MM,直接讀出來就好了,再加上前面讀到的部分就是結果.
千分尺的讀數方法是什么?
千分尺的讀數方法是用千分尺的測鉆和微分筒來進行測零,微分筒靈活轉動后讀出千分尺的個位數字,四舍五入.需要注意千分尺的測鉆應該是光滑平整,且微分筒能夠靈…
怎么快速準確讀出千分尺讀數
外經千分尺的讀法
橫著的讀數第2行是每格1毫米，上面第一行是每毫米的中間線，圓圈上的一圈是半毫米，一圈正好是50個小格，每小格是1絲，0.5毫米=50絲
例如：用一把25–50毫米的千分尺測量一根軸，先把軸表面擦干凈拿千分尺卡在軸體直徑最大直徑處，然后用右手捻動千分尺上的旋緊頭4次左右，聽到啪啪的聲音就可以看刻度了，如果旋轉體的邊緣對在26.5—27之間,那么就先確定了它的最大直徑大約為26.5毫米,然后再看旋轉體上的刻度如果是48和左邊的長橫線對齊,那么這個軸體的精確尺寸應該是26.5毫米+0.48毫米=26.98毫米,搞機加工的一般都說成是(27減2絲),千分尺的最小刻度是一絲,但在實際使用中也可以精確到0.5絲,還有千分尺每次使用前都得量一下它盒子里帶的那個標準棒,看看有無誤差,并且千分尺和標準棒始終都得放在同一環境溫度下。
如何讀千分尺
外徑千分尺的讀數 讀數時，先以微分筒的端面為準線，讀出固定套管下刻度線的分度值（只讀出以毫米為單位的整數），再以固定套管上的水平橫線作為讀數準線，讀出可動刻度上的分度值，讀數時應估讀到最小刻度的十分之一，即0．001毫米。
如果微分筒的端面與固定刻度的下刻度線之間無上刻度線，測量結果即為下刻度線的數值加可動刻度的值；如微分筒端面與下刻度線之間有一條上刻度線，測量結果應為下刻度線的數值加上0．5毫米，再加上可動刻度的值。
有的千分尺的可動刻度分為100等分，螺距為1毫米，其固定刻度上不需要半毫米刻度，可動刻度的每一等分仍表示0．01毫米。
有的千分尺，可動刻度為50等分，而固定刻度上無半毫米刻度，只能用眼進行估計。對于已消除零誤差的千分尺，當微分筒的前端面恰好在固定刻度下刻度線的兩線中間時，若可動刻度的讀數在40－50之間，則其前沿未超過0．5毫米，固定刻度讀數不必加0．5毫米；若可動刻度上的讀數在0－10之間，則其前端已超過下刻度兩相鄰刻度線的一半，固定刻度數應加上0．5毫米。多測量就熟練了
千分尺是怎么使用的，尺寸是怎么讀的，謝謝！
外徑千分尺的讀數原理及讀法。外徑千分尺的讀數原理 外徑千分尺是利用螺旋傳動原理，將角位移變成直線位來進行長度測量的。由外徑千分尺結構可知，微分筒6與測微螺桿7連成一體，且上面刻有50條等分刻線。當微分筒6旋轉一圈時，由于測微螺桿7的螺距一般為0.5mm，因此它就軸向移動0.5mm，當微分筒旋轉一格時，測微螺桿軸向移動距離為0.5mm÷50=0.01mm。這就是千分尺的讀數裝置所以能讀出0.01mm的原理，而0.01mm就是外徑千分尺的讀數值。外徑千分尺的讀數方法外徑干分尺的讀數部分是有固定套筒和微分筒組成，固定套筒上的縱刻線是微分筒讀數值的基準線，而微分筒錐面的端面是固定套筒讀數值的指示線。
固定套筒縱刻線的兩側備有一排均勻刻線，刻線的間距都是1mm且相互錯開0.5mm，標出數字的一側表示1mm數，未標數字的一側即為0.5mm數。
用外徑干分尺進行測量時，其讀數步驟為以下三步：
1)讀整數：微分筒端面是讀整數值的基準。讀整數時，看微分筒端面左邊固定套筒上露出的刻線的數值，該數值就是整數值。
2)讀小數：固定套筒上的基線是讀小數的基準。讀小數時，看微分筒上是哪一根刻線與基線重合。如果固定套筒上的0.5mm刻線沒露出來，那么微分筒上與基線重合的那根線的數目即是所求的小數。如果0.5mm刻線已露出來，那么從微分筒上讀得的數還要加上0.5mm，才是小數。
當微分筒上沒有任何一根刻線與基線恰好重合時，應該進行估讀到小數點第三位數。
3)整個讀數：將上面兩次讀數值相加，就是被測件的整個讀數值。
