橋架異形彎頭的名稱

上彎 下彎 水平彎 三通 四通

電纜橋架彎頭做法

電纜橋架安裝過程中，用到的彎頭一般有三種：一種是水平彎，一是垂直上下彎，還有一種是“之”字彎。各類型彎頭圖解做法如下：

一、單個彎頭的制作方法

1、首先根據實際情況確定預制做彎頭姓張，量出a，c值，算出α的值：

α=arctg(c/a)

2、然后算出下料尺寸x：

x=2b*tg(2/α)

二、多層等間距等高電纜橋架任意角彎頭制作方法

1、制作第一層彎頭：

第一層兩個彎頭的做法同“一”中彎頭的做法，兩個彎頭間距a值由現場確定，但需滿足電纜彎曲半徑的要求。

2、制作第二層彎頭：

（1）計算第二層橋架第一個彎頭的定位尺寸e，首先量出第一層橋架定位尺寸d值，則： e=d+b*tg1/2α

（2）依照“一”的方法制作第二層彎頭的第1個切口α；

（3）計算兩個彎頭間距c值：

c=2b*tg（1/2α）

（4）依照“一”的方法制作第二層彎頭的第2個切口α；

（5）計算補償尺寸h：h=2b*(tg1/2α)

3、制作第三層彎頭：

制作方法同第二層彎頭,f=e+b*(tg1/2α)，g=2b*(tg1/2α)+c。

三、多層“之”形彎頭的作法：

其做法與“二”類似，只是a、c、g值相等，所切的兩個α角在橋架的兩邊。

拓展資料：

1、彎頭的一般連接方式

在管路系統中，彎頭是改變管路方向的管件。按角度分，有45°及90°180°三種最常用的，另外根據工程需要還包括60°等其他非正常角度彎頭。彎頭的材料有鑄鐵、不銹鋼、合金鋼、可鍛鑄鐵、碳鋼、有色金屬及塑料等。

與管子連接的方式有：直接焊接（最常用的方式）法蘭連接、熱熔連接、電熔連接、螺紋連接及承插式連接等。按照生產工藝可分為：焊接彎頭、沖壓彎頭、推制彎頭、鑄造彎頭、對焊彎頭等。其他名稱：90度彎頭、直角彎等。

2、電纜橋架的分類

電纜橋架分為槽式、托盤式和梯架式、網格式等結構，由支架、托臂和安裝附件等組成。建筑物內橋架可以獨立架設，也可以敷設在各種建(構)筑物和管廊支架上，應體現結構簡單，造型美觀、配置靈活和維修方便等特點，全部零件均需進行鍍鋅處理，安裝在建筑物外露天的橋架。

參考資料來源：百度百科——彎頭

參考資料來源：百度百科——電纜橋架

橋架配件圖片與名稱主要有什么?

電纜橋架歸于一款為維護電纜而衍生的產品,它能夠維護電纜在正常通電運作的情況下不被外界環境和不定要素影響和損壞,然后保證用電、供電安全. 槽式電纜橋架:是屬于全封閉的橋架,類似一個盒子一樣保護電纜. 梯式電纜橋架:外形類似于梯子,中間焊有橫桿加固支撐具有重量輕、成本低、承受能力極強、透氣性好等特點. 托盤式電纜橋架:托盤式橋架是半密封型,它跟槽式橋架的樣子非常相似,它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點. 橋架配件圖示:

我想購買電纜橋架彎頭不知道有哪幾種類型告訴我謝謝

垂直上彎通、垂直下彎通、垂直左上彎通、垂直左下彎通、垂直右下彎通、垂直右上彎通、垂直凹彎通、水平變徑彎通,電纜橋架專業廠家冀州華瑞玻璃鋼為您解答.

由水平彎垂直的橋架彎學名叫什么彎

九十度向上彎通和向下彎通.不由于兩種橋架不能互相替代,訂貨時需標明

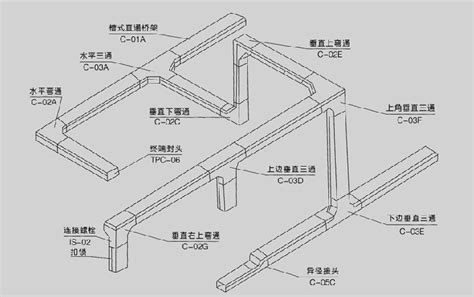

橋架配件圖片及名稱主要有哪些?

三通 彎頭 異徑 螺絲 扣鎖 托臂 吊桿 橫擔 低坐 連接片 接地線

電纜橋架三通和彎頭都有那些規格

1.水平彎通:在同一水平面改變托盤、梯架方向的部件,分30°、45°、60°、90°四種;2.水平三通:在同一水平面以90°分開三個方向連接托盤、梯架的部件,分等、變寬兩種;3.水平四通:在同一水平面以90°分開四個方向連接托盤、梯架的部件,分等、變寬兩種;4.上彎通:使托盤、梯架從水平面改變方向向上的部件,分30°、45°、60°、90°四種;5.下彎通:使托盤、梯架從水平面改變方向向下的部件,分30°、45°、60°、90°四種;6.垂直三通:在同一垂直面以90°分開三個方向連接托盤、梯架的部件,分等、變寬兩種;7.垂直四通:在同一垂直面以90°分開四個方向連接托盤、梯架的部件,分等、變寬兩種.

求電纜橋架各種彎頭的做法

隨著社會的發展進步，好多人員都想學一門技術，彎頭、三通放樣技術成為很多愛好者的首選。不過如果沒有老師指點，彎頭、三通放樣非常難學，還要有一定的放樣基礎。現在我公司針對管件管道技術學習難得問題，組織多名有經驗的管道管件專家進行授課，使沒有管件基礎的人學習成才成為可能。

板金展開圖樣一般都采用相貫線法放樣，沒有計算公式。制圖軟件繪制比較方便。

多節的彎頭叫作“蝦米腰”。

手工放樣步驟：（以一節為例，其余方法相同）

1）先按實際尺寸畫出彎頭側面投影。包括接縫線。

2）按線把每一個封閉線框圖形分割成獨立的圖形。（可以裁剪，也可以單獨再畫。

3）取一個圖樣，（將中心線垂直的設置）畫在另一張紙上，沿圖樣高度畫兩條上下平行的橫線，并與中心線垂直，長度

正好是圖樣直徑的圓周長。（封閉的長方形）

4）將圖樣垂直方向作等分，并作好標記，然后將這些等分線垂直的畫到剛才畫的展開的長方形內，注意展開圖上的點一定要對應投影圖樣上的點。

5）將圖樣上斜線沿水平方向作等分。并平行的拉到展開的圖樣上，并對應相應的點。把展開樣上得到的交點圓滑連接，就是展開的曲線。等分作的越密，曲線越準。

6）放出咬口的量，和板厚處理。

彎頭下料必須知道彎曲半徑，厚度、幾節。

橋架彎頭135度是什么形狀

就是彎曲的內角度是135啊

水平橋架轉向墻面豎向橋架用什么彎頭接？

橋架彎曲后的底邊長（底部斜邊）與橋架寬度同長即可，但范圍控制在100－400mm，選定這段長度的兩個點，在橋架側幫上劃出相對于底邊的兩條垂直線，選定橋架彎曲方向做為切割開口側；選開口側做為底邊，以畫出的兩條垂直線分別做為兩個等腰三角形的中分線，此等腰三角形底邊長度的確定公式為L＝2×（橋架高×sin22.5°），簡單算法是以100高橋架為例，等腰三角形底邊長度為76.5mm，即100：76.5，依次比例類推150、200高橋架改彎時等腰三角形底邊長度，此比例也適合于水平90°彎通的改制；將此等腰三角形使用工具切掉后，彎曲橋架即可得兩45°彎形成的90°橋架彎頭。至于限定橋架長度的改制彎頭，只要利用初中所學的簡單的數學知識進行計算，任意長度距離都可以控制。使用數學方法簡單計算，各種角度、長度的彎頭都可以制作了。
