示波器用法
示波器看似復雜,其實你真有一個后用了就會,諸多開關旋扭都是校準曲線位置和顯示方式的,兩個大的一個是電壓幅度選擇,一個是響應時間選擇(頻率),屏幕上的直線往上就是直流正電壓,交流就顯示波形,讀數每格要和檔位開關上的倍率相關…
示波器怎么用
一、使用前詳細閱讀使用說明書. 二、開機后調整好亮度、輝度控制鈕. 三、正確連接探棒、電源線(注意電壓程選擇). 四、根據檢測要求選擇好各個轉換鍵量程,量程與接近被測值,精確度越高. 五、在檢測過程中應充分運用公式f=1/T,由此計算信號的頻率及周期. 六、在檢測過程中注意監聽儀器在工作過程中所發出的聲音,如出現異常應及時切斷電源. 七、切記:電源開關的接通與斷開.間隔時間應在30秒以上,否則易損壞儀器的顯象管及內部的高壓部分電路. 八、檢測完畢后,應切斷電源,整理好探棒.
怎樣用示波器測信號電壓
實用示波器的靈敏度是已知的,即Y信號的電壓是1V,偏離中心的豎直格數是一定的(設為一格),那么將待測信號加到示波器上,用偏離中心的豎直格數乘以衰減倍率即為所測信號的電壓大小. 教學示波器的靈敏度往往未知,可以按實用示波器的原理來理解,具體操作是: 將衰減開關置1,將電壓(設為U0)已知的電源加到“Y輸入-地”,調節“Y增益”使其豎直格數偏整數個格(設為1),則該示波器的靈敏度為U0.(注意,以后不要再動“Y增益”旋鈕) 再將待測信號加到示波器上,用偏離中心的豎直格數乘以U0再乘以衰減倍率即為所測信號的電壓大小.
示波器的使用
如果打開示波器后,只看到一個或兩個移動的點而沒有掃描線,是因為沒有調整到屏幕中央 調節坐標軸即可

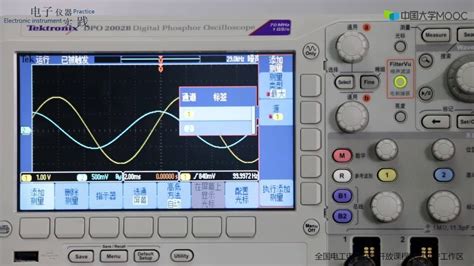

示波器的用法，還有波形怎么看？
開機調整：
接通220V電壓源。
按下電源開關
預熱3-5分鐘，如需更精確的測量數據則預熱的時間更長
預熱后屏幕應出現一條水平亮線
若不出現水平亮線則進行一下調整
將峰峰值自動中的常態按鈕彈開
調整輝度按鈕使亮線的亮度適中
調整移位按鈕 使亮線劇中（包括上下和左右，其中上下又包括左右兩個通道
如不水平調整光跡旋鈕，和輔助光跡
如出現從左至右的光點掃描現象，則調整水平掃描速度
測試前的調整：
調聚焦或輔助聚焦使亮線最清晰
使接地按鈕彈出，使其處于非地狀態（接地狀態不能測試任何波形，只顯示零電位的位置，非地狀態才能今天正常測試）
探頭及有關調整：
主探頭接直流正極或交流火線，輔助探頭接直流負極或交流零線
開關：x1 數據為1：1的比例 x10 數據x10
根據 探頭接入的位置（Y1，Y2）（CH1，CH2）選擇垂直方式
觸發電源的選擇，支持被測信號正常顯示的另一個信號
觸發源彈出為內觸發源
處于常態才能測試，不能處于電源狀態
在測試特殊信號時，使用電源觸發
讀取Vp-p及周期,相位差等數據時，必須將“微調”旋鈕調到校正位置
不在校正位置讀出誤差較大
標準信號的檢查：
作用：初步判定示波器探頭是否存在故障
標準信號：是示波器本身具有的Vp-p=0.5V f=1000Hz 的方波
“尖端”一般接火線或正極
“夾子”一般接零線或負極
“夾子”根部易折斷 一定將探頭旋緊
一定要 注意“T/div”旋鈕( 水平方向的數據，即頻率） “ V/div”旋鈕（垂直方向的數據，即幅值）的配合使用
波形信號的測量：
探頭的接法前面有
觸發方式的選擇：一般使其處于峰值自動狀態（全部彈出） 優點：無信號時顯示水平亮線，有信號時不用調節電平旋鈕就能顯示穩定的波形 當常態按下：無信號時不顯示亮線，有信號時必須與電平旋鈕配合使用才能顯示穩定的波形， 自動按下無信號時顯示光跡，有信號時必將電平旋鈕調節到合適位置才能顯示穩定波形 電視按下，用于方便顯示電視機信號（從上到下的場信號，這屬于電視機的范圍，這里不多講了）
數據的讀取： Vp-p（幅值峰值）=（V/div）x 讀取的垂直表格
Tp-p（周期）=（T/div) x 讀取的水平表格
耦合方式的選擇： 耦合（傳輸?shù)囊馑迹?按下AC：只顯示交流信號，不顯示直流信號
按下DC：即顯示直流信號，又顯示交流信號
每個通道都有耦合方式按鈕
將到這里差不多了，我打字比較慢，手都快累斷了，如果還不能選為答案，俺就無語了
怎么使用示波器.
不知道你用的是什么樣的示波器,但他們都有使用說明,然后注意的就是在不確定量程的情況下最好把檔位設置在最高檔 然后就是多試波形 和正常圖紙上的做比較
cs1100示波器使用方法
示波器的使用方法都是大同小異只要會使用一種,其他的摸個半小時就基本上熟練了常用的無非就那幾個功能而且你買示波器的時候有配使用說明書啊
示波器怎么用?
常用的普通示波器模擬的較便利,示波器規格太多要根據你作何用再選型,建議你先看一下示波器原理的書再到網上交流否則你無基礎知識無法交談,我為了檢修可控硅買了一臺便宜的DL4211型示波器只花了160元. 謝謝
示波器的使用方法？
示波器的使用方法說簡單是很簡單，但是要正確用好它還是要理解它：
1）示波器就等于電壓表，是一個高阻抗輸入的電壓表，不過它不是指針、數字，是波形，如果你熟悉萬用表（電壓表）對此就不會陌生，你第一步就認為它是特殊的電壓表就可以了（這里說的是Y軸）一切可以用電壓表測量的量都可以在Y軸輸入。
2）思想里應該有示波器工作的信號流程圖，或者說是電路框圖，這有助于我們更好地理解、使用它。
3）理解X軸，X軸掃描是示波器的核心，X軸就是時間軸，和我們教科書上的一樣，X周的時基，就是我們的測量基準，有了它在波形上可以知道時間、周期、頻率、相位等等，沒有X軸，圖象（波形）就拉不開，測不出數據。
4）至于聚焦、亮度、這是和過去的CRT電視機一樣，垂直位移、水平位移這些我想各位都容易懂，我看就不要說了。
我上面講的是著重理解，說明書你不能不讀。而在使用中，多用，多看，多問，多想，很快就能使用得很好的。
但是有什么具體量的測試方法，到時候可以再來問，本人樂意回答。
怎樣使用示波器及步驟
示波器在電子領域是除了萬用表以外最基礎的測量工具之一,這個還是找個師傅當面教一下,半天就能掌握基本的測量方法,這樣效率最高,且基本都是免費交流、學習的.
