示波器用法

示波器看似復雜,其實你真有一個后用了就會,諸多開關旋扭都是校準曲線位置和顯示方式的,兩個大的一個是電壓幅度選擇,一個是響應時間選擇(頻率),屏幕上的直線往上就是直流正電壓,交流就顯示波形,讀數每格要和檔位開關上的倍率相關…

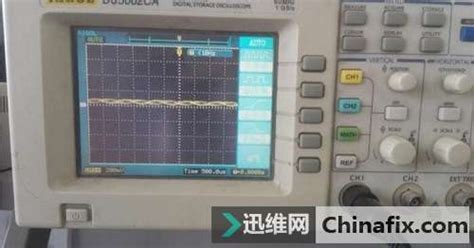

示波器的使用,詳細看圖片

開機普通調試省略— A,把垂直工作模式選CH2,并將垂直衰減因數開關設成0.5V/div或1V/div; B,掃描速度調成1mS/div,掃描速度再慢,波形就密,掃描速度快,波形就相對展開; C,最關鍵還有,應該先把觸發源選成CH2.

怎樣使用示波器呢

范圍太大了！！

給你找了個！！

本節介紹示波器的使用方法。示波器種類、型號很多，功能也不同。數字電路實驗中使用較多的是20MHz或者40MHz的雙蹤示波器。這些示波器用法大同小異。本節不針對某一型號的示波器，只是從概念上介紹示波器在數字電路實驗中的常用功能。

2.1 熒光屏

熒光屏是示波管的顯示部分。屏上水平方向和垂直方向各有多條刻度線，指示出信號波形的電壓和時間之間的關系。水平方向指示時間，垂直方向指示電壓。水平方向分為10格，垂直方向分為8格，每格又分為5份。垂直方向標有0％，10％，90％，100％等標志，水平方向標有10％，90％標志，供測直流電平、交流信號幅度、延遲時間等參數使用。根據被測信號在屏幕上占的格數乘以適當的比例常數(V／DIV，TIME／DIV)能得出電壓值與時間值。

2．2 示波管和電源系統

1．電源(Power)

示波器主電源開關。當此開關按下時，電源指示燈亮，表示電源接通。

2．輝度(Intensity)

旋轉此旋鈕能改變光點和掃描線的亮度。觀察低頻信號時可小些，高頻信號時大些。一般不應太亮，以保護熒光屏。

3．聚焦(Focus)

聚焦旋鈕調節電子束截面大小，將掃描線聚焦成最清晰狀態。

4．標尺亮度(Illuminance)

此旋鈕調節熒光屏后面的照明燈亮度。正常室內光線下，照明燈暗一些好。室內光線不足的環境中，可適當調亮照明燈。

2．3 垂直偏轉因數和水平偏轉因數

1．垂直偏轉因數選擇(VOLTS／DIV)和微調

在單位輸入信號作用下，光點在屏幕上偏移的距離稱為偏移靈敏度，這一定義對X軸和Y軸都適用。靈敏度的倒數稱為偏轉因數。垂直靈敏度的單位是為 cm/V，cm／mV或者DIV／mV，DIV／V，垂直偏轉因數的單位是V／cm，mV／cm或者V／DIV，mV／DIV。實際上因習慣用法和測量電壓讀數的方便，有時也把偏轉因數當靈敏度。

蹤示波器中每個通道各有一個垂直偏轉因數選擇波段開關。一般按1，2，5方式從 5mV／DIV到5V／DIV分為10檔。波段開關指示的值代表熒光屏上垂直方向一格的電壓值。例如波段開關置于1V／DIV檔時，如果屏幕上信號光點移動一格，則代表輸入信號電壓變化1V。

每個波段開關上往往還有一個小旋鈕，微調每檔垂直偏轉因數。將它沿順時針方向旋到底，處于“校準”位置，此時垂直偏轉因數值與波段開關所指示的值一致。逆時針旋轉此旋鈕，能夠微調垂直偏轉因數。垂直偏轉因數微調后，會造成與波段開關的指示值不一致，這點應引起注意。許多示波器具有垂直擴展功能，當微調旋鈕被拉出時，垂直靈敏度擴大若干倍(偏轉因數縮小若干倍)。例如，如果波段開關指示的偏轉因數是1V/DIV，采用×5擴展狀態時，垂直偏轉因數是0． 2V／DIV。

在做數字電路實驗時，在屏幕上被測信號的垂直移動距離與+5V信號的垂直移動距離之比常被用于判斷被測信號的電壓值。

2．時基選擇(TIME／DIV)和微調

時基選擇和微調的使用方法與垂直偏轉因數選擇和微調類似。時基選擇也通過一個波段開關實現，按1、2、5方式把時基分為若干檔。波段開關的指示值代表光點在水平方向移動一個格的時間值。例如在1μS／DIV檔，光點在屏上移動一格代表時間值1μS。

“微調”旋鈕用于時基校準和微調。沿順時針方向旋到底處于校準位置時，屏幕上顯示的時基值與波段開關所示的標稱值一致。逆時針旋轉旋鈕，則對時基微調。旋鈕拔出后處于掃描擴展狀態。通常為×10擴展，即水平靈敏度擴大10倍，時基縮小到1／10。例如在2μS/DIV檔，掃描擴展狀態下熒光屏上水平一格代表的時間值等于2μS×(1/10)=0.2μS。

TDS實驗臺上有10MHz、1MHz、500kHz、100kHz的時鐘信號，由石英晶體振蕩器和分頻器產生，準確度很高，可用來校準示波器的時基。

示波器的標準信號源CAL，專門用于校準示波器的時基和垂直偏轉因數。例如COS5041型示波器標準信號源提供一個VP-P=2V,f=1kHz的方波信號。

示波器前面板上的位移(Position)旋鈕調節信號波形在熒光屏上的位置。旋轉水平位移旋鈕(標有水平雙向箭頭)左右移動信號波形，旋轉垂直位移旋鈕(標有垂直雙向箭頭)上下移動信號波形。

2.4 輸入通道和輸入耦合選擇

1．輸入通道選擇

輸入通道至少有三種選擇方式：通道1(CH1)、通道2(CH2)、雙通道(DUAL)。選擇通道1時，示波器僅顯示通道1的信號。選擇通道2時，示波器僅顯示通道2的信號。選擇雙通道時，示波器同時顯示通道1信號和通道2信號。測試信號時，首先要將示波器的地與被測電路的地連接在一起。根據輸入通道的選擇，將示波器探頭插到相應通道插座上，示波器探頭上的地與被測電路的地連接在一起，示波器探頭接觸被測點。示波器探頭上有一雙位開關。此開關撥到“×1”位置時，被測信號無衰減送到示波器，從熒光屏上讀出的電壓值是信號的實際電壓值。此開關撥到“×10″位置時，被測信號衰減為1／10，然后送往示波器，從熒光屏上讀出的電壓值乘以10才是信號的實際電壓值。

2．輸入耦合方式

輸入耦合方式有三種選擇：交流(AC)、地(GND)、直流(DC)。當選擇“地”時，掃描線顯示出“示波器地”在熒光屏上的位置。直流耦合用于測定信號直流絕對值和觀測極低頻信號。交流耦合用于觀測交流和含有直流成分的交流信號。在數字電路實驗中，一般選擇“直流”方式，以便觀測信號的絕對電壓值。

自己去網上看看吧！！

怎樣使用示波器及步驟

示波器在電子領域是除了萬用表以外最基礎的測量工具之一,這個還是找個師傅當面教一下,半天就能掌握基本的測量方法,這樣效率最高,且基本都是免費交流、學習的.

怎么用示波器啊?

首先示波器有交流與直流輸入兩種方式,分別是隔交流或者是隔直流信號輸入,這點是你必須明白的. 那么對未知信號做隔初步判斷,當然高壓或者超過量程輸入(通常輸入段最高峰值電壓400ACV)是禁止測量的,那么對什么作判斷呢?交流,直流,信號(脈沖,方波,鋸齒波等)然后利用探頭(有頻率與衰減之分)放置被測點處,一端與地相連,通過示波器上顯示來判斷波形

示波器的使用方法？

示波器的使用方法說簡單是很簡單，但是要正確用好它還是要理解它：

1）示波器就等于電壓表，是一個高阻抗輸入的電壓表，不過它不是指針、數字，是波形，如果你熟悉萬用表（電壓表）對此就不會陌生，你第一步就認為它是特殊的電壓表就可以了（這里說的是Y軸）一切可以用電壓表測量的量都可以在Y軸輸入。

2）思想里應該有示波器工作的信號流程圖，或者說是電路框圖，這有助于我們更好地理解、使用它。

3）理解X軸，X軸掃描是示波器的核心，X軸就是時間軸，和我們教科書上的一樣，X周的時基，就是我們的測量基準，有了它在波形上可以知道時間、周期、頻率、相位等等，沒有X軸，圖象（波形）就拉不開，測不出數據。

4）至于聚焦、亮度、這是和過去的CRT電視機一樣，垂直位移、水平位移這些我想各位都容易懂，我看就不要說了。

我上面講的是著重理解，說明書你不能不讀。而在使用中，多用，多看，多問，多想，很快就能使用得很好的。

但是有什么具體量的測試方法，到時候可以再來問，本人樂意回答。

示波器的使用

你可能只能在示波器上看見一部分的波形,其他的超出了現實屏幕的范圍,不過可以再示波器上進行調幅啊,有個鈕可以調節水平和垂直靈敏度

怎么使用示波器.

不知道你用的是什么樣的示波器,但他們都有使用說明,然后注意的就是在不確定量程的情況下最好把檔位設置在最高檔 然后就是多試波形 和正常圖紙上的做比較

示波器怎么用?

AC接頭為交流,DC接頭為直流.

求示波器的使用方法及操作過程,不要原理描述也不要復制內容,言簡意賅,清晰明了.

1 水平刻度:調到和50HZ附近的周期檔上 2 垂直刻度:調到適合的增益,比如你的幅度是2V的正弦波,你就調到1V/DIV或者附近的. 3 耦合方式:有交流耦合和直流耦合 AC DC 你試試,一個有加電容隔離直流,一個沒有. 4 觸發(最重要的):觸發有上升沿觸發,下降沿觸發,觸發電平設置.一般電平設置在信號幅度一半,按旋鈕來調整.
