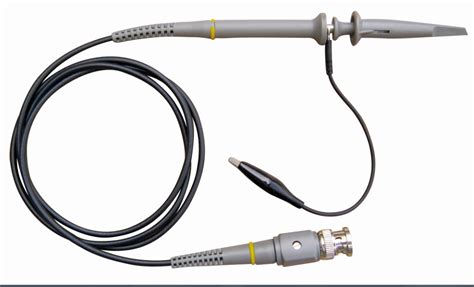

示波器x10和x1檔探針?lè)謩e在什么情況下進行應用?
示波器x10檔探針輸入阻抗為10M;x1檔探針輸入阻抗為1M. 1.對于內阻較高的信號源,應優先選x10檔探針,再適當 調節輸入靈敏度,如被測信號太小,就只好用x1檔探針. 2.如被測信號較大,靠調節輸入靈敏度不能滿足要求,就要用x10檔探針.
請教示波器探頭的1x和10x的意義
選擇1X檔時,信號是沒經衰減進入示波器的.而選擇10X檔時,信號是經過衰減到1/10再到示波器的. 當選擇10X檔時,應該將示波器上的讀數也擴大10倍,這就需要在示波器端可選擇X10檔,以配合探頭使用,否則讀數會相差10倍. 當我們要測量較高電壓時,就可以先利用探頭的10X檔功能,將較高電壓衰減后進入示波器.另外,10X檔的輸入阻抗比1X檔要高得多,所以在測試驅動能力較弱的信號波形時,把探頭打到X10檔可更好的測量.
示波器上X10檔與X1檔的區別?在什么情況下選用這二檔?
你說的是探頭吧?x1 信號是直通連接沒有衰減,x10檔 信號衰減至原來的1/10,選擇x10擋時,輸入阻抗是x1檔得10倍.當信號的輸出阻抗比較高時,用x10檔可以得到更準確的信號幅度.
示波器探頭原理 乘1 乘 10 什么意思
衰減倍數,乘1就是原信號進入示波器,乘10就是信號經探頭衰減十倍再進入示波器,然后示波器內部進行運算再將原來讀數顯示出來.
請教:示波器測量開關電源輸出紋波噪聲時,探頭的衰減選擇“*10”位時測出的R/N值會比“*1”位的大呢?
X10位的探頭帶寬和示波器帶寬一致即標稱帶寬,X1位的探頭帶寬在6MHz-10MHz,具體看探頭指標. X10位時帶寬遠大于X1位,測得的噪聲要多很多,所以信噪比會大很多.噪聲多觸發當然會不穩定. 總結一下,對于電源紋波噪聲的測試,通常需要注意以下幾點: 1、 盡量使用示波器最靈敏的量程檔; 2、 盡量使用AC耦合功能; 3、 盡量使用小衰減比的探頭; 4、 盡量使用探頭的短地線; 5、 根據需要使用帶寬限制功能;
示波器探頭上的*10是何意思?有何用途和注意事項?
多謝pigy提醒.不是湊字?jǐn)?shù)的哦.呵呵.阻抗匹配,具體我也難以說的太清楚.大體上就是說,如果線路的阻抗不匹配的話,會導致信號衰減的嚴重,以至于信號消失,信號反彈的想象.這個概念在 高速電路里面出現的比較多.
示波器探頭輸入阻抗x1使用時為1MΩ,x10使用時可以提升為10MΩ,但是示波器的輸入阻抗是1MΩ,阻抗能匹配
低端示波器沒這個功能,中高端的有,我見過的,比如泰克1000 2000,還有國產的都沒有,安捷倫7000B有這個功能
示波器探頭衰減, 1* 和 10 *內部的輸入電阻輸入電容比例關系
沒有直接的關系. 由于示波器的衰減電阻都有電感成分,對高頻的波形有影響,因此并聯電容是補償這個影響的. 由于使用的電阻不同,需要補償?shù)碾娙菀彩遣煌?一般示波器輸入都并聯上可調電容進行補償,可調電容通常在2~20pF之間可調,然后通過觀察10kHz方波,調整電容來進行補償,使方波真正成為方波,沒有變形. 每個探頭上都有一個孔,用螺絲刀可以調整電容. 調整好以后,可以簡單將示波器的輸入等效看成一個電阻就可以了
示波器探頭打到x10為什么會出現信號過沖
探頭的輸入電阻標稱值是10MΩ,很高,此時輸入端的 L、C 分布參數就不能忽略,有過沖或其他形變,說明探頭已經不是純電阻10MΩ(實際上做不到的),而是 L、C、R 的組合,應該稱為阻抗.探頭內部有微調電容可以補償,調整好補償值時波形失真小.
示波器的使用
問題1.信號是由x和y輸入,因?yàn)檫@是2通道的,ext tigger是外部觸發,一般用的少,probe comp 是探頭補償,你說的接地標志可能是校準信號,也就是說你把探頭接在探頭補償與接地口上,示波器輸出一個方波信號,用螺絲刀調整探頭使方波邊的整齊.
2.黑色夾子是接地線.用的時候黑色夾子接地(電路內部地)鉤子接待測點.
3.示波器本身帶有很多的出發模式,你說的控制脈沖我理解是不是要測一個脈沖信號,如果是的話可以使用脈沖寬度出發,在觸發菜單里面有,你只要選擇脈沖寬度和高度就可以觸發了.
4.你的問題提的有些地方不太清楚,我是銷售示波器等設備的銷售員,如果有不明白的可以補充下,可能你問題中有些地方我理解錯誤了,我公司是安捷倫東北地區總代理,你的這個產品是很老的型號,我沒見過,現在已經停產好久了,如果需要我可以幫你找個說明書發過去,你可以把郵箱留下.
