NPN和PNP有什么區別 NPN和PNP是三極管的兩種類型,它們的工作電壓極性不同,基極電流的方向也不同. PNP三極管和NPN三極管有什么區別？ 根據三極管的外形來判斷 1.一般說來,PNP型三極管的外殼比NPN型高得多.另外,NPN型三極管外殼上有一個突出標志,根據這些不同就可以把它們區分開來. 2.用萬用電表的歐姆擋來判斷 根據等效電路的不同,就可以用萬用表的歐姆擋來區分它們.方法如下: 將萬用電表撥至適當?shù)臍W姆擋(實際上,在測量的過程中,要根據需要適當調節歐姆擋的擋級): （1）將電表的… 閱讀更多 »三極管pnp與npn的區別(npn和pnp的判斷口訣)

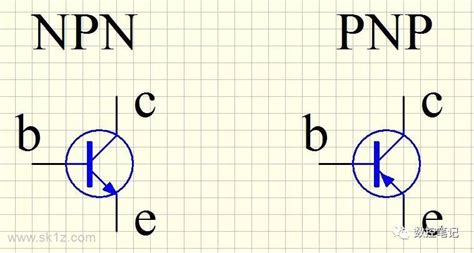

三極管的表示符號是什么? BG1 三極管符號 樓上的符號都正確的。但是一個問題我覺得很奇怪。 為什么NPN型要正電源供電？而PNP型要負電源供電？ 晶體三極管工作在正常的放大電路狀態下只有這樣的要求：發射結正向偏壓，集電結反向偏壓。和正電源供電和負電源供電完全沒有關系。 其實正電源還是負電源只是接地的設定不同。接地在電路里面其實是一個電學參照點，你可以將電路中的任何一個拓?fù)潼c(diǎn)作為電學參照點，也就是接地點。這個和晶體三極管的工作狀況沒有任何關系。 如果按照樓上的說法，一個正電源供電的線路中就不能有… 閱讀更多 »三極管圖形符號,3極管圖片及型號圖片
三極管的工作狀態 三極管的三種工作狀態 三極管的三種工作狀態（放大、截止、飽和）； 放大電路的靜態、動態；直流通路、交流通路； 截止?fàn)顟B(tài)：當加在三極管發射結的電壓小于PN結的導通電壓，基極電流為零，集電極電流和發射極電流都為零，三極管這時失去了電流放大作用，集電極和發射極之間相當于開關的斷開狀態，我們稱三極管處于截止?fàn)顟B(tài)。一般將IB≤0的區域稱為截止區, 在圖中為IB＝0的一條曲線的以下部分。此時IC也近似為零。由于各極電流都基本上等于零, 因而此時三極管沒有放大作用。 其… 閱讀更多 »三極管的三種工作狀態(3極管的三種工作狀態條件)
辨認三極管NPN,PNP（有圖） 對于一般小功率管，判斷時一般只宜用萬用表的Rx1K檔.步驟如下： 1. 正測與反測 將紅黑表筆測晶體管的任意兩腳電阻，再紅黑表筆互換仍測這兩腳電阻，兩次測量電阻讀數不同，我們把電阻讀數較小的那次測量叫正測，我們把電阻讀數較大的那次測量叫反測。 2. 確定基極 將晶體管三只管腳編上號1.2.3. 萬用表作三種測量,即1-2， 2-3，3-1，每種又分正測和反測。這六次測量中, 有三次屬正測， 且電阻讀數個不相同。找出正測電阻最大的那只管腳，例如1-2，另一支管腳3… 閱讀更多 »三極管圖片,三極管圖片大全
怎么檢測三極管的好壞 簡單方法: 1.數字表的放大倍數測量孔.先確定是NPN、還是PNP然后插孔試,放大倍數為100-500時即三腳為數字表上的標法. 2.指針表先確定基極,然后調至1K或10K檔黑表筆為正極去接觸另外兩腳,再用手去碰基極和黑筆(相當于提供一個基極電流),指針有較大偏轉則黑筆為C,紅筆為E(NPN判斷方法.)PNP自己思索. 3.找該三極管的PDF,上面有外形及引腳. 三極管怎么檢測好壞? 所以在檢測時常常通過用萬用表直流電壓擋。這時，要注意萬用表表筆的極性，如果紅表筆接的是基極… 閱讀更多 »三極管測量好壞(三極管測量好壞方法)
怎樣判斷三極管的好壞 用萬能表的歐姆項來判斷,一般它用在電子電路中.它是發射極和集電極在兩頭,中間引出線是基極,通過極性不同而導電不同 怎樣辨別三極管的好壞？ 判斷三極管好壞的口訣 三極管的管型及管腳的判別是電子技術初學者的一項基本功，為了幫助讀者迅速掌握測判方法，筆者總結出四句口訣：“三顛倒，找基極；PN結，定管型；順箭頭，偏轉大；測不準，動嘴巴。”下面讓我們逐句進行解釋吧。 一、 三顛倒，找基極 大家知道，三極管是含有兩個PN結的半導體器件。根據兩個PN結連接方式不同，可以分為NPN型和PN… 閱讀更多 »三極管好壞口訣,三極管好壞判斷口訣
三極管有什么作用,工作原理是什么? 半導體三極管也稱為晶體三極管,可以說它是電子電路中最重要的器件.它最主要的功能是電流放大和開關作用.三極管有一個重要參數就是電流放大系數 b.當三極管的基極上加一個微小的電流時,在集電極上可以得到一個是注入電流b 倍的電流,即集電極電流.集電極電流隨基極電流的變化而變化,并且基極電流很小的變化可以引起集電極電流很大的變化,這就是三極管的放大作用.三極管還可以作電子開關,配合其它元件還可以構成振蕩器. 三極管的原理和應用 極管工作原理 三極… 閱讀更多 »三極管的作用和工作原理(3極管的作用和工作原理圖)
