怎樣判斷三極管的好壞
用萬能表的歐姆項來判斷,一般它用在電子電路中.它是發射極和集電極在兩頭,中間引出線是基極,通過極性不同而導電不同
怎樣辨別三極管的好壞？
判斷三極管好壞的口訣 三極管的管型及管腳的判別是電子技術初學者的一項基本功，為了幫助讀者迅速掌握測判方法，筆者總結出四句口訣：“三顛倒，找基極；PN結，定管型；順箭頭，偏轉大；測不準，動嘴巴?！毕旅孀屛覀冎鹁溥M行解釋吧。 一、 三顛倒，找基極 大家知道，三極管是含有兩個PN結的半導體器件。根據兩個PN結連接方式不同，可以分為NPN型和PNP型兩種不同導電類型的三極管，圖1是它們的電路符號和等效電路。 測試三極管要使用萬用電表的歐姆擋，并選擇R×100或R×1k擋位。圖2繪出了萬用電表歐姆擋的等效電 路。由圖可見，紅表筆所連接的是表內電池的負極，黑表筆則連接著表內電池的正極。 假定我們并不知道被測三極管是NPN型還是PNP型，也分不清各管腳是什么電極。測試的第一步是判斷哪個管腳是基極。這時，我們任取兩個電極(如這兩個電極為1、2)，用萬用電表兩支表筆顛倒測量它的正、反 向電阻，觀察表針的偏轉角度；接著，再取1、3兩個電極和2、3兩個電極，分別顛倒測量它們的正、反向電 阻，觀察表針的偏轉角度。在這三次顛倒測量中，必然有兩次測量結果相近：即顛倒測量中表針一次偏轉大，一次偏轉??；剩下一次必然是顛倒測量前后指針偏轉角度都很小，這一次未測的那只管腳就是我們要尋找的基極(參看圖1、圖2不難理解它的道理)。 二、 PN結，定管型 找出三極管的基極后，我們就可以根據基極與另外兩個電極之間PN結的方向來確定管子的導電類型(圖1)。將萬用表的黑表筆接觸基極，紅表筆接觸另外兩個電極中的任一電極，若表頭指針偏轉角度很大，則說明被測三極管為NPN型管；若表頭指針偏轉角度很小，則被測管即為PNP型。 三、 順箭頭，偏轉大 找出了基極b，另外兩個電極哪個是集電極c，哪個是發射極e呢?這時我們可以用測穿透電流ICEO的方法 確定集電極c和發射極e。 (1) 對于NPN型三極管，穿透電流的測量電路如圖3所示。根據這個原理，用萬用電表的黑、紅表筆顛倒 測量兩極間的正、反向電阻Rce和Rec，雖然兩次測量中萬用表指針偏轉角度都很小，但仔細觀察，總會有一 次偏轉角度稍大，此時電流的流向一定是：黑表筆→c極→b極→e極→紅表筆，電流流向正好與三極管符號中 的箭頭方向一致(“順箭頭”)，所以此時黑表筆所接的一定是集電極c，紅表筆所接的一定是發射極e。 (2) 對于PNP型的三極管，道理也類似于NPN型，其電流流向一定是：黑表筆→e極→b極→c極→紅表筆，其電流流向也與三極管符號中的箭頭方向一致，所以此時黑表筆所接的一定是發射極e，紅表筆所接的一定是集電極c(參看圖1、圖3可知)。 四、 測不出，動嘴巴 若在“順箭頭，偏轉大”的測量過程中，若由于顛倒前后的兩次測量指針偏轉均太小難以區分時，就要 “動嘴巴”了。具體方法是：在“順箭頭，偏轉大”的兩次測量中，用兩只手分別捏住兩表筆與管腳的結合 部，用嘴巴含住(或用舌頭抵住)基電極b，仍用“順箭頭，偏轉大”的判別方法即可區分開集電極c與發射 極e。其中人體起到直流偏置電阻的作用，目的是使效果更加明顯。
怎樣測量三極管在電路中的好壞?
分別計算三極管的各個靜態工作點,然后根據靜態工作點來判斷三級管的工作是否正常
三極管怎么量好壞
怎樣測三極管好壞以及管腳
三極管的管型及管腳的判別是電子技術初學者的一項基本功，為了幫助讀者迅速掌握測判方法，筆者總結出四句口訣：“三顛倒，找基極；PN結，定管型；順箭頭，偏轉大；測不準，動嘴巴?！毕旅孀屛覀冎鹁溥M行解釋吧。
一、 三顛倒，找基極
大家知道，三極管是含有兩個PN結的半導體器件。根據兩個PN結連接方式不同，可以分為NPN型和PNP型兩種不同導電類型的三極管，圖1是它們的電路符號和等效電路。
測試三極管要使用萬用電表的歐姆擋，并選擇R×100或R×1k擋位。圖2繪出了萬用電表歐姆擋的等效電路。由圖可見，紅表筆所連接的是表內電池的負極，黑表筆則連接著表內電池的正極。
假定我們并不知道被測三極管是NPN型還是PNP型，也分不清各管腳是什么電極。測試的第一步是判斷哪個管腳是基極。這時，我們任取兩個電極(如這兩個電極為1、2)，用萬用電表兩支表筆顛倒測量它的正、反向電阻，觀察表針的偏轉角度；接著，再取1、3兩個電極和2、3兩個電極，分別顛倒測量它們的正、反向電阻，觀察表針的偏轉角度。在這三次顛倒測量中，必然有兩次測量結果相近：即顛倒測量中表針一次偏轉大，一次偏轉小；剩下一次必然是顛倒測量前后指針偏轉角度都很小，這一次未測的那只管腳就是我們要尋找的基極(參看圖1、圖2不難理解它的道理)。
二、 PN結，定管型
找出三極管的基極后，我們就可以根據基極與另外兩個電極之間PN結的方向來確定管子的導電類型(圖1)。將萬用表的黑表筆接觸基極，紅表筆接觸另外兩個電極中的任一電極，若表頭指針偏轉角度很大，則說明被測三極管為NPN型管；若表頭指針偏轉角度很小，則被測管即為PNP型。
三、 順箭頭，偏轉大
找出了基極b，另外兩個電極哪個是集電極c，哪個是發射極e呢?這時我們可以用測穿透電流ICEO的方法確定集電極c和發射極e。
(1) 對于NPN型三極管，穿透電流的測量電路如圖3所示。根據這個原理，用萬用電表的黑、紅表筆顛倒測量兩極間的正、反向電阻Rce和Rec，雖然兩次測量中萬用表指針偏轉角度都很小，但仔細觀察，總會有一次偏轉角度稍大，此時電流的流向一定是：黑表筆→c極→b極→e極→紅表筆，電流流向正好與三極管符號中的箭頭方向一致(“順箭頭”)，所以此時黑表筆所接的一定是集電極c，紅表筆所接的一定是發射極e。
(2) 對于PNP型的三極管，道理也類似于NPN型，其電流流向一定是：黑表筆→e極→b極→c極→紅表筆，其電流流向也與三極管符號中的箭頭方向一致，所以此時黑表筆所接的一定是發射極e，紅表筆所接的一定是集電極c(參看圖1、圖3可知)。
四、 測不出，動嘴巴
若在“順箭頭，偏轉大”的測量過程中，若由于顛倒前后的兩次測量指針偏轉均太小難以區分時，就要“動嘴巴”了。具體方法是：在“順箭頭，偏轉大”的兩次測量中，用兩只手分別捏住兩表筆與管腳的結合部，用嘴巴含住(或用舌頭抵住)基電極b，仍用“順箭頭，偏轉大”的判別方法即可區分開集電極c與發射極 e。其中人體起到直流偏置電阻的作用，目的是使效果更加明顯。
怎么鑒別三極管的好壞??？
a)判定基極。用萬用表R×100或R×1k擋測量三極管三個電極中每兩個極之間的正、反向電阻值。當用第一根表筆接某一電極，而第二表筆先后接觸另外兩個電極均測得低阻值時，則第一根表筆所接的那個電極即為基極b。這時，要注意萬用表表筆的極性，如果紅表筆接的是基極b。黑表筆分別接在其他兩極時，測得的阻值都較小，則可判定被測三極管為PNP型管；如果黑表筆接的是基極b，紅表筆分別接觸其他兩極時，測得的阻值較小，則被測三極管為NPN型管。
(b)判定集電極c和發射極e。(以PNP為例)將萬用表置于R×100或R×1K擋，紅表筆基極b，用黑表筆分別接觸另外兩個管腳時，所測得的兩個電阻值會是一個大一些，一個小一些。在阻值小的一次測量中，黑表筆所接管腳為集電極；在阻值較大的一次測量中，黑表筆所接管腳為發射極。
C判別高頻管與低頻管
高頻管的截止頻率大于3MHz，而低頻管的截止頻率則小于3MHz，一般情況下，二者是不能互換的。
D在路電壓檢測判斷法
在實際應用中、小功率三極管多直接焊接在印刷電路板上，由于元件的安裝密度大，拆卸比較麻煩，所以在檢測時常常通過用萬用表直流電壓擋，去測量被測三極管各引腳的電壓值，來推斷其工作是否正常，進而判斷其好壞。
三極管好壞的判斷?
判斷三級關好壞的方法如下：
使用指針萬用表的R*1K檔或是數字萬用表的二極管檔分別測量三級管每兩條管腳之間的正反向（就是先測一次阻值記住，然后把萬用表的紅黑表筆對調一下再測一次阻值）阻值，如果是好的，它們之間的正反向阻值會相差很大。（一般一個阻值為無窮大，另一個阻值為幾百K）
如果是壞的，它們的正反向阻值會相差很?。ㄕ聪蜃柚刀紴?或是相等），這就說明三級管擊穿了
說明一下：1.普通三極管的C、E極是不通的，它們之間的正反向電阻均為無窮大
2.上面的方法只能用來測量普通的三級管，不能用來測量極間帶有阻尼電阻或是阻尼二極管的三極 管，如帶阻尼的行管是不能用這個方法判斷它的好壞的，但如果C、E極的正反向都是通的，就是壞了
3。被測量的三極管應該是單獨的，而不應是接在電路中的，如果接在電路中測量，會造成測量結果不準
4.如果被測三極管（不管是否帶有阻尼）的C、E極的正方向都是通的（正反向阻值均為0或是一樣），那就說明次三極管已經擊穿損壞了。
三極管好壞判別
半導體電子器件，有兩個PN結組成，可以對電流起放大作用，有3個引腳，晶體三極管分別為集電極（c)，基極（b)，發射極（e），電子三極管分別為屏極、柵極、陰極。有PNP和NPN型兩種，以材料分有硅材料和鍺材料兩種。
[編輯本段]概念
半導體三極管也稱雙極型晶體管,晶體三極管,簡稱三極管,是一種電流控制電流的半導體器件.
作用:把微弱信號放大成輻值較大的電信號, 也用作無觸點開關.
[編輯本段]工作原理
晶體三極管（以下簡稱三極管）按材料分有兩種：鍺管和硅管。而每一種又有NPN和PNP兩種結構形式，但使用最多的是硅NPN和PNP兩種三極管，兩者除了電源極性不同外，其工作原理都是相同的，下面僅介紹NPN硅管的電流放大原理。
對于NPN管，它是由2塊N型半導體中間夾著一塊P型半導體所組成，發射區與基區之間形成的PN結稱為發射結,而集電區與基區形成的PN結稱為集電結,三條引線分別稱為發射極e、基極b和集電極c。
當b點電位高于e點電位零點幾伏時，發射結處于正偏狀態，而C點電位高于b點電位幾伏時，集電結處于反偏狀態，集電極電源Ec要高于基極電源Ebo。
在制造三極管時，有意識地使發射區的多數載流子濃度大于基區的，同時基區做得很薄，而且，要嚴格控制雜質含量，這樣，一旦接通電源后，由于發射結正確，發射區的多數載流子（電子）極基區的多數載流子（控穴）很容易地截越過發射結構互相向反方各擴散，但因前者的濃度基大于后者，所以通過發射結的電流基本上是電子流，這股電子流稱為發射極電流Ie。
由于基區很薄,加上集電結的反偏，注入基區的電子大部分越過集電結進入集電區而形成集電集電流Ic，只剩下很少（1-10%）的電子在基區的空穴進行復合，被復合掉的基區空穴由基極電源Eb重新補紀念給，從而形成了基極電流Ibo根據電流連續性原理得：
Ie=Ib+Ic
這就是說，在基極補充一個很小的Ib，就可以在集電極上得到一個較大的Ic，這就是所謂電流放大作用，Ic與Ib是維持一定的比例關系，即：
β1=Ic/Ib
式中：β–稱為直流放大倍數，
集電極電流的變化量△Ic與基極電流的變化量△Ib之比為：
β= △Ic/△Ib
式中β–稱為交流電流放大倍數，由于低頻時β1和β的數值相差不大，所以有時為了方便起見，對兩者不作嚴格區分，β值約為幾十至一百多。
三極管是一種電流放大器件，但在實際使用中常常利用三極管的電流放大作用，通過電阻轉變為電壓放大作用。
[編輯本段]三極管的分類:
a.按材質分: 硅管、鍺管
b.按結構分: NPN 、 PNP
c.按功能分: 開關管、功率管、達林頓管、光敏管等.
[編輯本段]三極管的主要參數
a. 特征頻率fT:當f= fT時,三極管完全失去電流放大功能.如果工作頻率大于fT,電路將不正常工作.
b. 工作電壓/電流:用這個參數可以指定該管的電壓電流使用范圍.
c. hFE:電流放大倍數.
d. VCEO:集電極發射極反向擊穿電壓,表示臨界飽和時的飽和電壓.
e. PCM:最大允許耗散功率.
f. 封裝形式：指定該管的外觀形狀,如果其它參數都正確，封裝不同將導致組件無法在.
[編輯本段]判斷基極和三極管的類型
先假設三極管的某極為“基極”,將黑表筆接在假設基極上,再將紅表筆依次接到其余兩個電極上,若兩次測得的電阻都大(約幾K到幾十K),或者都小(幾百至幾K),對換表筆重復上述測量,若測得兩個阻值相反(都很小或都很大),則可確定假設的基極是正確的,否則另假設一極為“基極”,重復上述測試,以確定基極.
當基極確定后,將黑表筆接基極,紅表筆筆接基它兩極若測得電阻值都很少,則該三極管為PNP,反之為NPN.
判斷集電極C和發射極E,以NPN為例:
把黑表筆接至假充的集電極C,紅表筆接到假設的發射極E,并用手捏住B和C極,讀出表頭所示C,E電阻值,然后將紅,黑表筆反接重測.若第一次電阻比第二次小,說明原假設成立.
體三極管的結構和類型
晶體三極管，是半導體基本元器件之一，具有電流放大作用，是電子電路的核心元件。三極管是在一塊半導體基片上制作兩個相距很近的PN結，兩個PN結把正塊半導體分成三部分，中間部分是基區，兩側部分是發射區和集電區，排列方式有PNP和NPN兩種，
從三個區引出相應的電極，分別為基極b發射極e和集電極c。
發射區和基區之間的PN結叫發射結，集電區和基區之間的PN結叫集電極。基區很薄，而發射區較厚，雜質濃度大，PNP型三極管發射區”發射”的是空穴，其移動方向與電流方向一致，故發射極箭頭向里；NPN型三極管發射區”發射”的是自由電子，其移動方向與電流方向相反，故發射極箭頭向外。發射極箭頭向外。發射極箭頭指向也是PN結在正向電壓下的導通方向。硅晶體三極管和鍺晶體三極管都有PNP型和NPN型兩種類型。

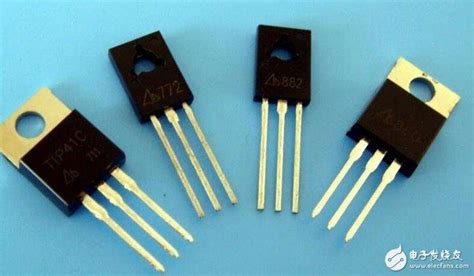

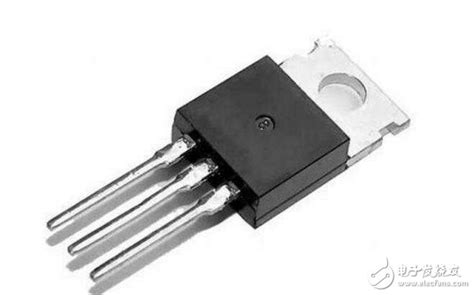

三極管的封裝形式和管腳識別
常用三極管的封裝形式有金屬封裝和塑料封裝兩大類，引腳的排列方式具有一定的規律，
底視圖位置放置，使三個引腳構成等腰三角形的頂點上，從左向右依次為e b c；對于中小功率塑料三極管按圖使其平面朝向自己，三個引腳朝下放置，則從左到右依次為e b c。
目前，國內各種類型的晶體三極管有許多種，管腳的排列不盡相同，在使用中不確定管腳排列的三極管，必須進行測量確定各管腳正確的位置，或查找晶體管使用手冊，明確三極管的特性及相應的技術參數和資料。
三極管的管型及管腳的判別是電子技術初學者的一項基本功，為了幫助讀者迅速掌握測判方法，總結出四句口訣：“三顛倒，找基極；PN結，定管型；順箭頭，偏轉大；測不準，動嘴巴。”下面讓我們逐句進行解釋吧。
1. 三顛倒，找基極
大家知道，三極管是含有兩個PN結的半導體器件。根據兩個PN結連接方式不同，可以分為NPN型和PNP型兩種不同導電類型的三極管。
測試三極管要使用萬用電表的歐姆擋，并選擇R×100或R×1k擋位。對于指針式萬用電表有，其紅表筆所連接的是表內電池的負極，黑表筆則連接著表內電池的正極。假定我們并不知道被測三極管是NPN型還是PNP型，也分不清各管腳是什么電極。測試的 第一步是判斷哪個管腳是基極。這時，我們任取兩個電極(如這兩個電極為1、2)，用萬用電 表兩支表筆顛倒測量它的正、反向電阻，觀察表針的偏轉角度；接著，再取1、3兩個電極和 2、3兩個電極，分別顛倒測量它們的正、反向電阻，觀察表針的偏轉角度。在這三次顛倒測
量中，必然有兩次測量結果相近：即顛倒測量中表針一次偏轉大，一次偏轉??；剩下一次必 然是顛倒測量前后指針偏轉角度都很小，這一次未測的那只管腳就是我們要尋找的基極。
2.PN結，定管型
找出三極管的基極后，我們就可以根據基極與另外兩個電極之間PN結的方向來確定管子的導電類型。將萬用表的黑表筆接觸基極，紅表筆接觸另外兩個電極中的任一電極，若表頭指針偏轉角度很大，則說明被測三極管為NPN型管；若表頭指針偏轉角度很小，則被測管即為PNP型。
3.順箭頭，偏轉大
找出了基極b，另外兩個電極哪個是集電極c，哪個是發射極e呢?這時我們可以用測穿透電流ICEO的方法確定集電極c和發射極e。
(1)對于NPN型三極管，由NPN型三極管穿透電流的流向原理，用萬用電表的黑、紅表筆顛倒測量兩極間的正、反向電阻Rce和Rec，雖然兩次測量中萬用表指針偏轉角度都很小，但仔細觀察，總會有一次偏轉角度稍大，此時電流的流向一定是：黑表筆→c極→b極→e極→紅表筆，電流流向正好與三極管符號中的箭頭方向一致，所以此時黑表筆所接的一定是集電極c，紅表筆所接的一定是發射極e。
(2)對于PNP型的三極管，道理也類似于NPN型，其電流流向一定是：黑表筆→e極→b極
→c極→紅表筆，其電流流向也與三極管符號中的箭頭方向一致，所以此時黑表筆所接的一 定是發射極e，紅表筆所接的一定是集電極c。
4.測不出，動嘴巴
若在“順箭頭，偏轉大”的測量過程中，若由于顛倒前后的兩次測量指針偏轉均太小難以區分時，就要“動嘴巴”了。具體方法是：在“順箭頭，偏轉大”的兩次測量中，用兩只手分別捏住兩表筆與管腳的結合部，用嘴巴含住(或用舌頭抵住)基電極b，仍用“順箭頭，偏轉大”的判別方法即可區分開集電極c與發射極e。其中人體起到直流偏置電阻的作用，目的是使效果更加明顯。
晶體三極管的電流放大作用
晶體三極管具有電流放大作用，其實質是三極管能以基極電流微小的變化量來控制集電極電流較大的變化量。這是三極管最基本的和最重要的特性。我們將ΔIc/ΔIb的比值稱為晶體三極管的電流放大倍數，用符號“β”表示。電流放大倍數對于某一只三極管來說是一個定值，但隨著三極管工作時基極電流的變化也會有一定的改變。
晶體三極管的三種工作狀態
截止狀態：當加在三極管發射結的電壓小于PN結的導通電壓，基極電流為零，集電極電流和發射極電流都為零，三極管這時失去了電流放大作用，集電極和發射極之間相當于開關的斷開狀態，我們稱三極管處于截止狀態。
放大狀態：當加在三極管發射結的電壓大于PN結的導通電壓，并處于某一恰當的值時，三極管的發射結正向偏置，集電結反向偏置，這時基極電流對集電極電流起著控制作用，使三極管具有電流放大作用，其電流放大倍數β＝ΔIc/ΔIb，這時三極管處放大狀態。
飽和導通狀態：當加在三極管發射結的電壓大于PN結的導通電壓，并當基極電流增大到一定程度時，集電極電流不再隨著基極電流的增大而增大，而是處于某一定值附近不怎么變化，這時三極管失去電流放大作用，集電極與發射極之間的電壓很小，集電極和發射極之間相當于開關的導通狀態。三極管的這種狀態我們稱之為飽和導通狀態。
根據三極管工作時各個電極的電位高低，就能判別三極管的工作狀態，因此，電子維修人員在維修過程中，經常要拿多用電表測量三極管各腳的電壓，從而判別三極管的工作情況和工作狀態。
使用多用電表檢測三極管
三極管基極的判別：根據三極管的結構示意圖，我們知道三極管的基極是三極管中兩個PN結的公共極，因此，在判別三極管的基極時，只要找出兩個PN結的公共極，即為三極管的基極。具體方法是將多用電表調至電阻擋的R×1k擋，先用紅表筆放在三極管的一只腳上，用黑表筆去碰三極管的另兩只腳，如果兩次全通，則紅表筆所放的腳就是三極管的基極。如果一次沒找到，則紅表筆換到三極管的另一個腳，再測兩次；如還沒找到，則紅表筆再換一下，再測兩次。如果還沒找到，則改用黑表筆放在三極管的一個腳上，用紅表筆去測兩次看是否全通，若一次沒成功再換。這樣最多沒量12次，總可以找到基極。
三極管類型的判別： 三極管只有兩種類型，即PNP型和NPN型。判別時只要知道基極是P型材料還N型材料即可。當用多用電表R×1k擋時，黑表筆代表電源正極，如果黑表筆接基極時導通，則說明三極管的基極為P型材料，三極管即為NPN型。如果紅表筆接基極導通，則說明三極管基極為N型材料，三極管即為PNP型。
三極管的基本放大電路
基本放大電路是放大電路中最基本的結構，是構成復雜放大電路的基本單元。它利用雙極型半導體三極管輸入電流控制輸出電流的特性，或場效應半導體三極管輸入電壓控制輸出電流的特性，實現信號的放大。本章基本放大電路的知識是進一步學習電子技術的重要基礎。
基本放大電路一般是指由一個三極管或場效應管組成的放大電路。從電路的角度來看，可以將基本放大電路看成一個雙端口網絡。放大的作用體現在如下方面：
1．放大電路主要利用三極管或場效應管的控制作用放大微弱信號，輸出信號在電壓或電流的幅度上得到了放大，輸出信號的能量得到了加強。
2．輸出信號的能量實際上是由直流電源提供的，只是經過三極管的控制，使之轉換成信號能量，提供給負載。
共射組態基本放大電路的組成
共射組態基本放大電路是輸入信號加在加在基極和發射極之間，耦合電容器C1和Ce視為對交流信號短路。輸出信號從集電極對地取出，經耦合電容器C2隔除直流量，僅將交流信號加到負載電阻RL之上。放大電路的共射組態實際上是指放大電路中的三極管是共射組態。
在輸入信號為零時，直流電源通過各偏置電阻為三極管提供直流的基極電流和直流集電極電流，并在三極管的三個極間形成一定的直流電壓。由于耦合電容的隔直流作用，直流電壓無法到達放大電路的輸入端和輸出端。
當輸入交流信號通過耦合電容C1和Ce加在三極管的發射結上時，發射結上的電壓變成交、直流的疊加。放大電路中信號的情況比較復雜，各信號的符號規定如下：由于三極管的電流放大作用，ic要比ib大幾十倍，一般來說，只要電路參數設置合適，輸出電壓可以比輸入電壓高許多倍。uCE中的交流量 有一部分經過耦合電容到達負載電阻，形成輸出電壓。完成電路的放大作用。
由此可見，放大電路中三極管集電極的直流信號不隨輸入信號而改變，而交流信號隨輸入信號發生變化。在放大過程中，集電極交流信號是疊加在直流信號上的，經過耦合電容，從輸出端提取的只是交流信號。因此，在分析放大電路時，可以采用將交、直流信號分開的辦法，可以分成直流通路和交流通路來分析。
放大電路的組成原則：
1．保證放大電路的核心器件三極管工作在放大狀態，即有合適的偏置。也就是說發射結正偏，集電結反偏。
2．輸入回路的設置應當使輸入信號耦合到三極管的輸入電極，形成變化的基極電流，從而產生三極管的電流控制關系，變成集電極電流的變化。
3．輸出回路的設置應該保證將三極管放大以后的電流信號轉變成負載需要的電量形式（輸出電壓或輸出電流）。
怎么辨別三極管
用數字萬用表測量三極管
（1）用數字萬用表的二極管檔位測量三極管的類型和基極b
判斷時可將三極管看成是一個背靠背的PN結。按照判斷二極管的方法，可以判斷出其中一極為公共正極或公共負極，此極即為基極b。對NPN型管，基極是公共正極；對PNP型管則是公共負極。因此，判斷出基極是公共正極還是公共負極，即可知道被測三極管是NPN或PNP型三極管。
（2）發射極e和集電極c的判斷
利用萬用表測量β（HFE）值的檔位，判斷發射極e和集電極c。將檔位旋至MFE基極插入所對應類型的孔中，把其于管腳分別插入c、e孔觀察數據，再將c、e孔中的管腳對調再看數據，數值大的說明管腳插對了。
（3）判別三極管的好壞
測試時用萬用表測二極管的檔位分別測試三極管發射結、集電結的正、反偏是否正常，正常的三極管是好的，否則三極管已損壞。如果在測量中找不到公共b極、該三極管也為壞管子。
（1）檢查三極管的兩個PN結。我們以PNP管為例來說明，一只PNP型的三極管的結構相當于兩只二極管，負極靠負極接在一起。我們首先用萬用表R×100或R×1K擋測一下e與b之間和e與c之間的正反向電阻。當紅表筆接b 時，用黑表筆分別接e和c應出現兩次阻值小的情況。然后把接b 的紅表筆換成黑表筆，再用紅表筆分別接e和c，將出現兩次阻值大的情況。被測三極管符合上述情況，說明這只三極管是好的。
（2）檢查三極管的穿透電流：我們把三極管c、e之間的反向電阻叫測穿透電流。用萬用表紅表筆接PNP三極管的集電極 c , 黑表筆接發射極 e，看表的指示數值，這個阻值一般應大于幾千歐，越大越好越小說明這只三極管穩定性越差。
（3）測量三極管的放大性能：分別用表筆接三極管的c和e看一下萬用表的指示數值，然后再c與b間連接一只50–100K的電阻看指針向右擺動的多少，擺動越大說明這只管子的放大倍數越高。外接電阻也可以用人體電阻代替，即用手捏住b和c.
這樣可以么？
怎樣用簡單的方法判斷三極管好壞
用萬用表1K檔分別正反測三極管的兩個腳,比如b-c b-e c-b e-b c-e e-c 只要有一次電阻顯示為零就是壞的,電阻都是無窮大也是壞的.
判斷三極管好壞有幾種方法？
三級管的在路測量，(1).NPN管的電壓正常是： VC＞VB＞VE.其中PN結電壓是0.5V左右,也就是:VB＞VE的電壓是0.5V,明顯大于2V或者VB∠VE,三極管是損壞,(注: VC的電壓大小是不固定的,看這個管的承受多大的內壓)
(2).PNP管的電壓正常是：VE＞VB＞VC. 其中PN結電壓是0.5V左右, 也就是: VE＞VB的電壓是0.5V,明顯大于2V或者VE∠VB, 三極管是損壞,( VC的電壓大小是不固定的,看偏置電路是要多大的電壓,但一定適上面的VE＞VB＞VC電壓的大小)
2.拆下來時的三極管測量(R＊1K檔來測量)
根據PN結的原理:和二極管一樣,正向電阻一邊用萬用表測是相通,對調紅.黑筆反向來測是不通.拆下來時的三極管,(1) NPN管:任意測三極管的兩個腳,當發現固定黑筆接的一腳不動,用紅筆分別接另外兩腳時,萬用表的指針擺動,電阻是相同.反過來對調表筆,紅筆固定的一腳不動,用黑筆分別接另外兩腳時,萬用表的指針不擺動,電阻是無窮大.哪確定;固定的一腳確定是b極(壞的三極管是對調表筆也是相通的)
. (2) PNP管:任意測三極管的兩個腳,當發現固定紅筆接的一腳不動, 用黑筆分別接另外兩腳時,萬用表的指針擺動,電阻是相同.反過來對調表筆,黑筆固定的一腳不動, 用紅筆分別接另外兩腳時,萬用表的指針不擺動,電阻是無窮大.哪確定;固定的一腳確定是b極
3(確定C極和E極) 三極管好壞的判斷(R＊10K檔來測量)
（1）(確定C極和E極) NPN好壞的判斷：上面已確定了B極，R＊10K檔來測量.用黑筆和紅筆分別接觸另外兩極,保持紅筆和黑筆現在狀態不變用手指捏b極+紅筆接的一極,發現指針擺動的幅度大,放大倍數大,黑筆接的是c極,紅筆接的是e極(壞的三極管，用萬用表的R＊10K檔來測量．紅，黑筆測量c．e極，接法和二極管測量相同，一邊相通，對調表筆另一邊是不通,例如;R＊10K檔的黑筆接C極紅筆接E極指針擺動一點,說明是漏電損壞．經驗總結：如果是好的三級管，用萬用表的R＊10K檔來測量c．e電阻一邊不通,極筆對調后，另一邊是相通的有電阻，電阻大的和原來沒有用過的同型號的三極管對比.B極E極輸出電壓偏低的.
(2) (確定C極和E極) PNP好壞的判斷
R＊10K檔來測量.用黑筆和紅筆分別接觸另外兩極保持紅筆和黑筆現在狀態不變用手指捏b極+黑筆接的一極，同時捏兩極,發現指針擺動的幅度大,放大倍數大,黑筆接的是e極,紅筆接的是c極(壞的三極管，用萬用表的R＊10K檔來測量．紅，黑筆測量c．e極，接法和二極管測量相同，一邊相通，對調表筆另一邊是不通,例如:R＊10K檔的黑筆接E極紅筆接極C指針擺動一點如果指針擺動一點,說明了是漏電是壞)
注: 可用萬用表自帶測三極的功能來測。分出B.C.E 三極，沒有的情況下按上面方法來測分辨三極,,然后用R＊10K檔來測量c．e極來決斷是否漏電
