三極管的工作狀態
三極管的三種工作狀態
三極管的三種工作狀態（放大、截止、飽和）；
放大電路的靜態、動態；直流通路、交流通路；
截止?fàn)顟B(tài)：當加在三極管發射結的電壓小于PN結的導通電壓，基極電流為零，集電極電流和發射極電流都為零，三極管這時失去了電流放大作用，集電極和發射極之間相當于開關的斷開狀態，我們稱三極管處于截止?fàn)顟B(tài)。一般將IB≤0的區域稱為截止區, 在圖中為IB＝0的一條曲線的以下部分。此時IC也近似為零。由于各極電流都基本上等于零, 因而此時三極管沒有放大作用。
其實IB＝0時, IC并不等于零, 而是等于穿透電流ICEO。
一般硅三極管的穿透電流小于1μA, 在特性曲線上無法表示出來。鍺三極管的穿透電流約幾十至幾百微安。
當發射結反向偏置時, 發射區不再向基區注入電子, 則三極管處于截止?fàn)顟B(tài)。所以, 在截止區, 三極管的兩個結均處于反向偏置狀態。對NPN三極管, UBE＜0, UBC＜0。
放大狀態：當加在三極管發射結的電壓大于PN結的導通電壓，并處于某一恰當?shù)闹禃r(shí)，三極管的發射結正向偏置，集電結反向偏置，這時基極電流對集電極電流起著控制作用，使三極管具有電流放大作用，其電流放大倍數β＝ΔIc/ΔIb，這時三極管處放大狀態。此時發射結正向運用, 集電結反向運用。 在曲線上是比較平坦的部分, 表示當IB一定時, IC的值基本上不隨UCE而變化。在這個區域內,當基極電流發生微小的變化量ΔIB時, 相應的集電極電流將產生較大的變化量ΔIC, 此時二者的關系為
ΔIC＝βΔIB
該式體現了三極管的電流放大作用。
對于NPN三極管, 工作在放大區時UBE≥0.7V, 而UBC＜0。
飽和導通狀態：當加在三極管發射結的電壓大于PN結的導通電壓，并當基極電流增大到一定程度時，集電極電流不再隨著基極電流的增大而增大，而是處于某一定值附近不怎么變化，這時三極管失去電流放大作用，集電極與發射極之間的電壓很小，集電極和發射極之間相當于開關的導通狀態。三極管的這種狀態我們稱之為飽和導通狀態。 曲線靠近縱軸附近, 各條輸出特性曲線的上升部分屬于飽和區。 在這個區域, 不同IB值的各條特性曲線幾乎重疊在一起, 即當UCE較小時, 管子的集電極電流IC基本上不隨基極電流IB而變化, 這種現象稱為飽和。此時三極管失去了放大作用, IC＝βIB或ΔIC＝βΔIB關系不成立。
一般認為UCE＝UNE, 即UCB＝0時, 三極管處于臨界飽和狀態, 當UCE＜UBE時稱為過飽和。三極管飽和時的管壓降用UCES表示。在深度飽和時, 小功率管管壓降通常小于0.3V。
三極管工作在飽和區時, 發射結和集電結都處于正向偏置狀態。對NPN三極管,UBE＞0, UBC＞0。
根據三極管工作時各個電極的電位高低，就能判別三極管的工作狀態，因此，電子維修人員在維修過程中，經常要拿多用電表測量三極管各腳的電壓，從而判別三極管的工作情況和工作狀態。
三極管三種工作狀態的詳細解釋
晶體三極管的三種工作狀態
截止?fàn)顟B(tài)：當加在三極管發射結的電壓小于PN結的導通電壓，基極電流為零，集電極電流和發射極電流都為零，三極管這時失去了電流放大作用，集電極和發射極之間相當于開關的斷開狀態，我們稱三極管處于截止?fàn)顟B(tài)。
放大狀態：當加在三極管發射結的電壓大于PN結的導通電壓，并處于某一恰當?shù)闹禃r(shí)，三極管的發射結正向偏置，集電結反向偏置，這時基極電流對集電極電流起著控制作用，使三極管具有電流放大作用，其電流放大倍數β＝ΔIc/ΔIb，這時三極管處放大狀態。
飽和導通狀態：當加在三極管發射結的電壓大于PN結的導通電壓，并當基極電流增大到一定程度時，集電極電流不再隨著基極電流的增大而增大，而是處于某一定值附近不怎么變化，這時三極管失去電流放大作用，集電極與發射極之間的電壓很小，集電極和發射極之間相當于開關的導通狀態。三極管的這種狀態我們稱之為飽和導通狀態。
根據三極管工作時各個電極的電位高低，就能判別三極管的工作狀態，因此，電子維修人員在維修過程中，經常要拿多用電表測量三極管各腳的電壓，從而判別三極管的工作情況和工作狀態。
三極管有幾種工作狀態
其工作狀態有三種:1.截止?fàn)顟B(tài);2.飽和狀態;3.線性放大狀態.
三極管可以工作在幾種什么狀態?
三種1、放大,集電結反偏,發射結正偏. 2、飽和,兩個均正偏. 3、截止,兩個均反偏. 2、3經常一起用,合稱開關狀態.1用于放大小信號.
三極管的工作狀態有那些?怎樣判斷?
三極管有三種狀態,其中截止、飽和狀態用于開關電路,放大狀態用于放大電路. 1. 截止?fàn)顟B(tài): 基極電流為0,集電極電流為0. 2. 放大狀態: 基極電流大于0,集電極電流隨著基極電流變化,Iс=βIь 3. 飽和狀態: 基極電流大于0,集電極電流較大并且不隨基極電流變化, 始終維持在較大狀態,集電極與發射極之間電壓約等于0.
3極管工作狀態 ““ 急“`
三極管有三種工作狀態: 1,截止態.處于此狀態時,發射結和集電結均處于反偏 2,放大態.處于此狀態時,發射結正偏,集電結反偏 3,飽和態.處于此狀態時,發射結和集電結均于正偏 依題所述,此三極管應處于飽和狀態.
三極管工作在哪三種狀態
截止?fàn)顟B(tài);放大狀態;飽和導通狀態
三極管的三種工作狀態指什么?
三極管的工作原理-l6Mw1\fyP

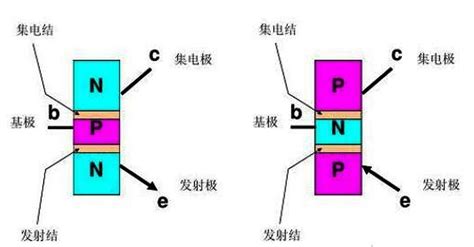

三極管是一種控制元件，主要用來控制電流的大小，以共發射極接法為例（信號從基極輸入，從集電極輸出，發射極接地），當基極電壓UB有一個微小的變化時，基極電流IB也會隨之有一小的變化，受基極電流IB的控制，集電極電流IC會有一個很大的變化，基極電流IB越大，集電極電流IC也越大，反之，基極電流越小，集電極電流也越小，即基極電流控制集電極電流的變化。但是集電極電流的變化比基極電流的變化大得多，這就是三極管的放大作用。IC 的變化量與IB變化量之比叫做三極管的放大倍數β（β=ΔIC/ΔIB, Δ表示變化量。），三極管的放大倍數β一般在幾十到幾百倍。:VbS V”Bf[E]
三極管在放大信號時，首先要進入導通狀態，即要先建立合適的靜態工作點，也叫建立偏置，否則會放大失真。
+N,ivgB 在三極管的集電極與電源之間接一個電阻，可將電流放大轉換成電壓放大：當基極電壓UB升高時，IB變大，IC也變大，IC 在集電極電阻RC的壓降也越大，所以三極管集電極電壓UC會降低，且UB越高，UC就越低，ΔUC=ΔUB。僅供參考，請參考有關書籍。
三極管的三個狀態如何工作
三極管導通電壓:鍺管為:0.1~0.3V.硅管為:0.6~0.8V. 三極管的三個工作狀態: 截止:Uce約等于電源電壓. 放大:Uce大于1V小于Uce. 飽和:UceI小于1V..
晶體三極管的三種工作狀態是什么?各種狀態是如何應用的?
截止、放大、飽和三個狀態. 放大狀態常見于線性放大電路. 截止、飽和狀態常見于開關電路.
