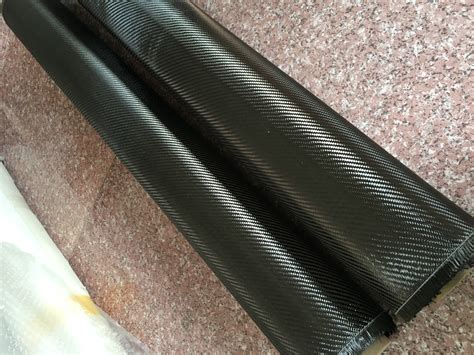

碳纖維制品的介紹
展開全部
碳纖維是一種含碳量在95%以上的高強度、高模量纖維的新型纖維材料。它是由片狀石墨微晶等有機纖維沿纖維軸向方向堆砌而成，經碳化及石墨化處理而得到的微晶石墨材料。
碳纖維是一種力學性能優異的新材料，它的比重不到鋼的1/4，碳纖維樹脂復合材料抗拉強度一般都在3500Mpa以上，是鋼的7~9倍，抗拉彈性模量為23000~43000Mpa也高于鋼。但碳纖維材料也只是沿纖維軸方向表現出很高的強度，其耐沖擊性卻較差，容易損傷，所以在制造成為結構組件時往往利用其耐拉質輕的優勢而避免去做承受側面沖擊的部分。碳纖維復合材料有碳纖維/樹脂、碳纖維/金屬、碳纖維/碳等各種制品，其中以碳纖維增強樹脂的復合材料應用最多。玻璃纖維的比強度與碳纖維差不多，但比剛度卻低很多。顯然，碳纖維/樹脂復合材料比玻璃鋼有更優越的性能。目前碳纖維復合材料在航空工業上已得到廣泛應用，在汽車工業、原子能工業中亦逐步擴大使用范圍。利用這
種材料的高比強度、高比剛度和優異的耐蝕性，用作化工機械的高速回轉件如離心機轉鼓、泵的葉輪或壓力容器等無
疑具有良好的應用前景。
碳纖維制品的材質特性
1、優異的力學性能 碳纖維復合材料具有強度高,重量輕的特點,具有高比強度和比模量;在醫療設備中,可用于需剛性好且重量要求輕的配件. 2、各向異性及可設計性 醫療設備上某些部件,需要在某一方向承載后撓度很小,具有很高的剛性;碳纖維增強樹脂基復合材料可有顯著的各向異性,即沿纖維軸向和垂直于纖維軸向有顯著的性能差異,材料的各向異性給設計帶來較大的自由度. 材料的鋪層取向可在較寬的范圍內調整,由于鋪層的各向異性特征,可通過改變鋪層的取向與鋪疊順序來改變復合材料的彈性和強度特性,以獲得既滿足使用要求又具有最佳性能質量比的復合材料結構.
碳纖維制品的加工工藝
碳纖維制品的加工方法:纏繞、卷制、模壓、真空成型、充氣成型等. 目前民用碳纖維制品采用比較多的方法是卷制、模壓、真空成型、充氣成型.
請說說 碳纖維制品的好處及缺點!比如它所有的物理性質 強度等 韌性要和鋼材鋁合金作對比
碳纖維復合材料的特點就是質輕高強，但是加工困難，制備工藝方法多種多樣，用不同工藝和不同牌號的碳纖維所獲得的碳纖維制品品質相差很大，無法就你的問題作準確回答，但可以肯定的是無論從強度，韌性以及耐腐蝕性上而言都要比鋼材和鋁合金高許多，但是碳纖維制品一旦破損就很難修復，如一塊碳纖維復材板開裂，必須將整塊板材更換掉，無法通過焊接等常規手段修補。
給你提供一些碳纖維制品的應用實例：
巡航導彈彈翼
超高壓儲罐外殼
超長抽油桿
各種設備的外殼（短切碳纖維維）
碳纖維編織體（各種結構性部件）
橋梁裂紋修補材料。
如果用鋼材或鋁合金制造這些部件，要想保證性能的話就會導致超重和超體積的后果，無法達到最優良的效果。
因碳纖維制品較復雜，如需獲得更準確的信息，須參考復合材料方面的書籍。
怎么辨別碳纖維制品和非碳纖維制品
首先是外觀。碳纖維實質上是一種和布類似的材料，既然是布，就會有紋理，所以其光澤與觸感都會和金屬、塑料或者玻璃纖維有所不同。這種方法可以用來分辨真正的碳纖維制品和劣質的仿碳纖維貼紙。不過現在像3M這種大品牌也已經推出了仿真度很高的貼紙，這個方法開始不管用了。
其次就是重量和強度了，相同體積的鋼和碳纖維相比，碳纖維的質量可以達到鋼的一半甚至四分之一，而強度卻是鋼的七至九倍。
另外，碳纖維還有一個特點，就是雖然它很硬，但是韌性卻不高。打個比方，如果一塊碳纖維制品和一塊普通的金屬制品受到同樣強烈的撞擊，金屬制品會變形，而碳纖維的很可能就會直接斷裂了。這就是為什么直到現在都還沒有哪個廠家可以批量生產碳纖維輪圈的原因。
以上觀點如有不妥，懇請達人指教。謝謝！
M
碳纖維是什么,可以應用在哪些方面?
碳纖維是一種含碳量在95%以上的高強度、高模量纖維的新型纖維材料. 碳纖維質量比金屬鋁輕,但強度卻高于鋼鐵,并且具有高硬度、高強度、重量輕、高耐化學性、耐高溫的特性.碳纖維具有碳材料的固有本征特性,又兼備紡織纖維的柔軟可加工性,是新一代增強纖維,這也使其在航空航天、土木工程、軍事、賽車與其他競技體育運動制品很受歡迎. 應用領域 碳纖維擁有優異的性能,可以發揮在軍事以及民用工業等各個領域.列如土木建筑,航空航天,汽車材料,無人機,體育用品等.
碳纖維產品用于制作什么？
碳纖維是含碳量高于90%的纖維的總稱，因含碳量高而得名。碳纖維既具有元素碳的各種優良性能，如比重小、耐熱、耐熱沖擊，耐化學腐蝕和導電等，又有纖維的可繞性和優異的力學性能。特別是它的比強度和比模量高，在絕氧條件下，可耐2000℃的高溫，是一種重要的工業用纖維材料，適用于作增強復合材料、燒蝕材料和絕熱材料。它是20世紀60年代初發展起來的一種新型材料，現已成為現代社會不可缺少的一種新穎材料。
休閑產品中，最早應用PAN碳纖維的是釣魚竿。現在世界上碳纖維釣魚竿的年生產量為1200萬根左右，相當于碳纖維用量約1200噸。碳纖維在高爾夫球桿的應用是于1972年開始的，現在世界上碳纖維高爾夫球桿的年生產量約4000萬根左右，相當于2000噸碳纖維的用量。網球拍的應用是從1974年開始的，目前世界上年生產碳纖維球拍約450萬個，需碳纖維用量約500噸。在其他方面，碳纖維還廣泛應用于滑雪板、雪船、滑雪桿、棒球棒、公路賽以及船舶類體育用品。
人們認識到了碳纖維輕量化、耐疲勞性和耐腐蝕性等性能，因而開始廣泛應用于航空航天行業。在宇航領域，由于高模量碳纖維的輕量性（剛性）、尺寸穩定性的導熱性，早已應用于人造衛星等方面，近年來已開始應用于銥星等通信衛星。
造型復合物主要是以短纖維的形式混入用于熱塑性樹脂中，由于具有補強、抗靜電、電磁波屏蔽效果，可廣泛應用于家用電器、辦公室機器、半導體及其相關領域。
壓力容器主要用在壓縮（CHG）罐和消防員用的空氣呼吸器，包括用CF長絲纏繞所生產的所有罐類。其他燃料容器，如CNG罐，若采用以往的金屬制造是很重的，為了使其運行距離加長，必須輕量化。因此，采用金屬加上纖維纏繞或塑料襯里的全復合材料容器正進行實用化生產應用。空氣呼吸器是去年在美國受到DOT認定的CF制品，今后其市場需求將急劇增長。
近幾年在土木建筑領域，靠碳纖維進行抗震補修和補強的施工法，公路橋的地面、橫梁、建筑物和梁、構架以及煙筒等的彎曲補強中，碳纖維的模量變得格外重要。
在渡輪、大型快艇和其他舟艇類方面，碳纖維的市場需求量正在增長。
在能源及相關領域，包括風力發電機葉片、燃料電池電極、飛輪等用途，碳纖維的成長趨勢更是強勁。雖然風力發電用途目前尚待進一步推廣，但這些應用領域都能充分發揮碳纖維的特長。
碳纖維的應用，除涉及到以往X射線醫療器械、電子器械等相關領域（除濃縮鈾的旋轉筒外）、各種機械部件、電器部件、傘類骨架、頭盔等與生活相關的用品，以及卡車的構架、車輛的結構體、冷凍箱、家用電梯等新項目。
請問：有誰知道碳素纖維是什么東西？哪里有生產的？
碳素纖維是什么東西？碳素纖維又稱碳纖維（Carbonnbsp;Fiber，簡稱CF）。在國際上被譽為“黑色黃金”，它繼石器和鋼鐵等金屬后，被國際上稱之為“第三代材料”，因為用碳纖維制成的復合材料具有極高的強度，且超輕、耐高溫高壓。碳纖維主要是由碳元素組成的一種特種纖維，其含碳量隨種類不同而異，一般在90％以上。碳纖維具有一般碳素材料的特性，如耐高溫、耐摩擦、導電、導熱及耐腐蝕等，但與一般碳素材料不同的是，其外形有顯著的各向異性、柔軟、可加工成各種織物，沿纖維軸方向表現出很高的強度。碳纖維比重小，因此有很高的比強度。側圖為碳纖維布哪里有生產的？1880年美國愛迪生首先將竹子纖維碳化絲，作為電燈泡內之發光燈絲，開啟了碳纖維（Carbonnbsp;Fiber，簡稱CF）之紀元。碳纖維用在結構材料，首先問世者，則以美國Unionnbsp;Carbide公司（U.C.C.）為代表，并于1959年將嫘縈纖維為原料，經過數千百度之高溫碳化后，得到彈性率約40GPa，強度約為0.7GPa之碳纖維；爾后，1965年該公司又用相同原料于3000℃高溫下延伸，開發出絲狀高彈性率石墨化纖維，彈性率約500GPa，強度約為2.8GPa。另外，于日本大阪工業技術試驗所之進藤博士，則以Polyacrylonitrile（簡稱PAN）聚丙烯腈為原料，經過氧化與數千度之碳化工程后，得到彈性率為160GPa，強度為0.7GPa之碳纖維。1962年日本碳化公司（Nipponnbsp;Carbonnbsp;Co.）則用PAN為原料，制得低彈性系數（L.M.）之碳纖維。東麗公司亦以PAN纖維為原料，開發了高強度之CF，彈性率約為230GPa，強度約為2.8GPa，并于1966年起有每月量產1噸之規模；同時亦開發了碳化溫度2000℃以上之高彈性率CF，彈性率約400GPa，強度約為2.0GPa。于1965年，群馬大學大谷教授，利用加熱氯乙烯（Vinylnbsp;Chloride）得到之瀝青（Pitch），經過熔融紡絲、不融化與碳化工程處理后，得到普通級碳纖維；大谷教授亦可利用木質素（Lignin）為原料制作碳纖維。碳纖維之需求量雖逐漸擴大，但1991年以后冷戰結束后，軍事用途之使用量萎縮，復因泡沫經濟與景氣蕭條，供需失去平衡，產業受到沖擊。然而，美國波音公司新銳機型B777之生產，加上土木、建筑、汽車與復合材料之擴大應用，碳纖維產業逐漸緩步成長中。2.碳纖維之種類經高溫處理后，其含碳量超過90％以上之纖維材料，稱之為碳纖維。碳纖維之種類分類有許多方法，可依原料、特性、處理溫度與形狀來分類。若依原料可分為纖維素纖維系之嫘縈（Rayon）系與木質（Lignin）系；聚丙烯腈（Polyacrylonitrile）系；瀝青（Pitch）系；amp;#63166;酚樹脂系與amp;#63167;氣相碳纖系等六種。若依特性則分為普通碳纖維；高強度高模數碳纖維與活性碳纖維等三種。普通碳纖維之強力在120㎏/㎜2以下，楊氏模數（Young掇nbsp;Modulus）在10000㎏/㎜2以下者稱之；高強度高模數者，則強力在150㎏/㎜2以上，模數在17000㎏/㎜2以上時稱之。若依加工處理溫度分類時，則可分為耐炎質；碳素質與石墨質等三種。耐炎質碳纖之處理加熱溫度為200～350℃，可供作電氣絕緣體；碳素質碳纖之處理加熱溫度為500～1500℃，可供電氣傳導性材料用；石墨質碳纖之處理加熱溫度在2000℃以上，除耐熱性與電氣傳導性提高外，亦具自我潤滑性。若按碳纖維制品之形狀分類時，可分為棉狀短纖維；長絲狀連續纖維；纖維束（Tow）；amp;#63166;織物；amp;#63167;氈毯與amp;#63168;編制長形物等。3.碳纖維之研制3.1nbsp;嫘縈系碳纖維嫘縈纖維素纖維加熱處理時不會熔融，若在無氧狀態下的不活性氣體（Inertnbsp;Gas）中加熱處理，則極易取得碳纖維。3.2nbsp;聚丙烯腈系碳纖維聚丙烯腈（PAN）系碳纖維之制造工程大致可分為聚丙烯腈纖維之制備；安定化工程（耐炎化）；碳化工程；amp;#63166;表面處理與上漿工程；amp;#63167;石墨化工程等五個程序。3.3nbsp;瀝青系碳纖維原油經900℃以上之高溫提煉后的殘渣中，約含有95wt％之碳質，若以電解法去除其中之硫酸，再經水洗后可得純度極佳之瀝青（Pitch）。3.4nbsp;氣相成長碳纖維氣相成長碳
手工制作碳纖維制品需要什么原料啊?
手工制作碳纖維制品需要的原料:碳纖維布、環氧樹脂、固化劑、脫模劑、光油、拋光紙、拋光膏等.
碳纖維制品在醫療行業應用，都有什么優勢？
碳纖維復合材料在醫療行業的優勢
1、優異的力學性能
碳纖維復合材料具有強度高，重量輕的特點，具有高比強度和比模量；在醫療設備中，可用于需剛性好且重量要求輕的配件。
2、各向異性及可設計性
醫療設備上某些部件，需要在某一方向承載后撓度很小，具有很高的剛性；碳纖維增強樹脂基復合材料可有顯著的各向異性，即沿纖維軸向和垂直于纖維軸向有顯著的性能差異，材料的各向異性給設計帶來較大的自由度。
材料的鋪層取向可在較寬的范圍內調整，由于鋪層的各向異性特征，可通過改變鋪層的取向與鋪疊順序來改變復合材料的彈性和強度特性，以獲得既滿足使用要求又具有最佳性能質量比的復合材料結構。
3、優異的X射線透過性能
X射線穿透物質后的強度衰減或被吸收的程度與物質的組成、原子序數、密度和厚度有關。對于碳纖維復合材料，樹脂的元素組成為C、H、O，碳纖維的元素組成為C，X射線質量吸收系數都非常小，遠低于一般材料。碳纖維環氧樹脂復合材料的鋁當量為0.11，碳纖維復合材料泡沫夾層結構的鋁當量為0.52，X射線透過性能均大大優于鋁板、膠合板和酚醛樹脂板等傳統醫用材料。并且碳纖維復合材料允許射線以任何角度照射在床板上而不產生折射。
4、良好的抗疲勞特性
由于病人診治量大，對于床面板的疲勞性能要求較高。在碳纖維增強樹脂基復合材料中存在著難以數計的纖維／樹脂界面，這些界面能阻止裂紋進一步擴展，從而推遲疲勞破壞的發生。使用過程中，復合材料構件即使過載造成少量纖維斷裂，其載荷也會迅速重新分布到未破壞的纖維上，從而在短時內不會使整個構件喪失承載能力，顯示出結構具有良好的破損安全性。
5、成形工藝性好
碳纖維復合材料有多種成型工藝，一般醫療設備用碳纖維復合材料成型工藝為真空袋、熱壓罐及模壓成型
