浴霸開關接線圖
將吊頂按浴霸安裝尺寸開洞,沒有圖就按浴霸面板長寬各減4cm長度開孔.將預留的電線接入浴霸電源接線座,將浴霸面板去掉,將風管一端插入機器出風口,另一端出墻,用螺絲釘將浴霸面板一面向下固定吊頂龍骨上,扣上面… 我是做飛雕浴…
求浴霸開關接線有圖
一根黃色,分析應該是公共線,估計是火線.這樣 接
浴霸開關接線圖誰能分享?浴霸接線需要注意什么呢?
女裝 我這里有浴霸開關接線圖,希望能幫到你.不過我還是想跟你分享一下浴霸接線要注意的一些細則. 從浴霸開關接線圖上可以看出,浴霸安裝前的準備工作 1.開通風孔. 2.安裝通風窗 3.確定浴霸安裝位置 4.吊頂準備 二、把浴霸固定在天花…
求浴霸開關接線圖速求,
浴霸:一根粗線或2.5㎡的線接L點其它四根細線間隔N線接線點不接挨個接過去就好了.開關:一根粗線或2.5㎡的線接L點,其它四根線對著開關上的標志挨個試就行了.
浴霸開關面板怎樣接線?
浴霸開關接線的供電線路有三條: 1.地線,黃綠相間的那條,在插座上衛浴上方,接在浴霸的外殼. 2.零線,大多數情況是藍色或者黑色,在插座上衛浴下左方,連通接在了五個燈頭的螺口接住上. 3.火線,大多數情況之下是紅色,在插座…
浴霸開關接線圖要怎么看?

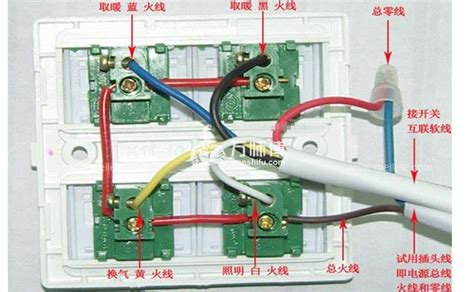

不知你說的到底是浴霸開關的接線還是換浴霸時的接線? 如果是浴霸開關,則應當只有四根線,因為零線一般是不會進開關的,它直接接到浴霸上面.另外四根線,紅和藍是加熱線,而白和黃是照明和換氣.這是指一般情況,最好是看線的粗細,加熱的線銅芯要比換氣和照明粗些.
下面圖片的浴霸線開關怎么接線,求指導 謝謝了
火線接中間的那一個眼,零線接浴霸藍線, 浴霸的紅、黃、白、黑分別接上左,上右,下左,下右.
請問此浴霸5開開關怎么接線?有圖,
看說明書接線圖,上面有換氣、照明、暖風、取暖1、取暖2的顏色標注.按顏色把線接到面板 上相應的插口就行了.最上面中間兩個孔是電源接口.
SHFD 浴霸開關接線圖
零線火線,控制線接相應開關
浴霸開關接線問題,有圖,幫忙指點,在線等
依我看應該是那根綠色的線接錯了.你用電筆測量一下那根綠線是不是帶電,如果帶電的話,將那根綠線接在那一個開關的旁片接線柱上,因為那個是來的火線如果不予其他連接,別的開關都是沒有電的,如果將那個開關開或者關閉一下試試看,應該也是可以的.
