浴霸是怎么接線

一般浴霸進開關五棵線,L接火線,N接零線,L1,L2,L3,L4分別控制照明燈,風扇,四個浴霸燈泡,兩組一控

浴霸怎么接線

目前,時常上的浴霸有兩種控制方式,一是弱電控制,一是強電控制,但無論是哪種控制方式,產品出廠時都已將機器和開關之間接好了線的,如果是在安裝的時候發現原線不夠長,那么剪斷它,加長相應的引線,只要按照原接線方式接好線就可以了.

浴霸怎樣接線?

所有的浴霸接線都是大同小意、首先統一零線在浴霸里、第二、拉一根火線、四根控制線到開關、根據開關標識接上相對應的控制線、這樣你就可以解決了.*****看本版的精華,你就明白了.—->

浴霸線路怎么接啊

一根是主線(火線)剩余的4根是控制火線.其中有一路是照明,一根換氣,剩下的兩根是取暖.

浴霸怎樣接線,謝謝/

如果你確認你沒有動過開關上的線 那火線接開關中間沒有接線的孔 零線接紅色線*****推薦看看本版的精華,很全面細致的專題.*****

帶遙控的浴霸怎么接線?

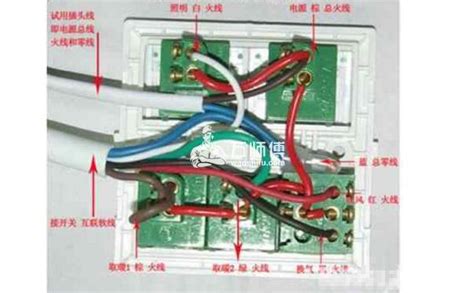

一、帶遙控的浴霸接線: 1、先電源總開關關掉,把浴霸的零線直接接在220V電源的零線上,膠好. 2、、六根線的浴霸一般是四位一體的組合開關,見下圖: 六根線分別是:褐、白、黃、黑、藍.紅.褐色是火線,其他五線均為出線,即控制線, 電源褐色火線和藍色零線分別按圖例接線即可. 220V電源火線接在浴霸開關那三個頭串在一起的那頭(浴霸開關有六個接頭,有三個被二根線串在一起,進來的火線就接在這一起),另外三個未接的接頭就接浴霸的另外二個浴霸燈和一個照明燈的,接好后通電,完畢. 不同品牌浴霸接線,線的顏色略有不同,可參照浴霸說明書接線就行了. 3、記著浴霸的零線直接接在220V電源的零線上,一般是黑色那根.

浴霸開關后面十二孔怎么接線看圖

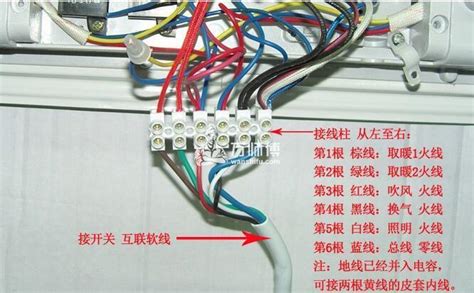

浴霸供電線路它實際上是有三條線的:1. 地線,黃綠相間的那條,在插座上衛浴上方,接在浴霸的外殼.2、零線,大多數情況是藍色或者黑色,在插座上衛浴下左方,連通接在了五個燈頭的螺口接住上.3.火線,大多數情況之下是紅色,在插座上位于下右方,連通接在三個開關的一個接柱上.四個開關,管照明的那個,另一接柱接照明燈頭的中心接柱;兩個管取暖的開關,每個的另一接柱接二個取暖燈頭的中心接柱.第四個管換氣扇,另一接線柱接換氣扇線.浴霸接線端子中標有N的接零線,其他的四根有兩暖燈,一換氣,一照明,這四根到開關控制按鈕,另外下火線一根到開關,需要注意的是線的顏色要弄清.

浴霸如何接電源線

一、浴霸接線步驟 電源線實際上有三條線: 1.地線,黃色和綠色,位于插頭浴槽上方,連接到浴霸的外殼. 2.零線,大部分時間是藍色或黑色,在插座的左側插座中,連接器連接到五個燈座的螺絲上. 3.火線,大多數情況下是紅色,插座位…

浴霸的電源線應該怎么接?

用線芯截面積不小于2 .5m㎡的多股銅芯軟護套線連接,且宜使用16A(大三極)插座插頭連接,或直接接入帶漏電功能的二極空氣開關上(DZ47-63LE)

新買的浴霸電線怎么接

浴霸下開關有五根線,分別是兩路取暖、一路照明、一路排氣. 剩下一根是公用線接零線,零線和電源零線并聯連接.四位開關火線分別和四個開關小模塊并聯起來,然后是兩路取暖、照明、排氣的控制線,分別接入對應的接線孔.
