全橋式整流器有什么字母表示的

全橋式整流器是用VD1~VD4表示的

電器整流器上那個地方是分辨他的表示!

看是什么整流器了.如果是二極管整流器,那么它的符號是用二極表示;如果是晶閘管整流器,那么它的符號是用晶閘管表示;

電子元件名稱符號及單位?

原發布者:馭風q2

各種常用電子元件符號二極管表示符號:D變?nèi)荻O管表示符號:D雙向觸發二極管表示符號:D穩壓二極管表示符號:ZD,D穩壓二極管表示符號:ZD,D橋式整流二極管表示符號:D1肖特基二極管隧道二極管發光二極管表示符號：LED隧道二極管光敏二極管或光電接收二極管雙色發光二極管表示符號：LED光敏三極管或光電接收三極管表示符號：Q,VT單結晶體管（雙基極二極管）表示符號：Q,VT2復合三極管表示符號：Q,VTPNP型三極管表示符號：Q,VTNPN型三極管表示符號：Q,VTNPN型三極管表示符號：Q,VTPNP型三極管表示符號：Q,VT帶阻尼二極管NPN型三極管表示符號：Q,VT帶阻尼二極管及電阻表示符號：Q,VTNPN型三極管表示符號：Q,VT3帶阻尼二極管IGBT場效應管表示符號：Q,VT電子元器件符號圖形接面型場效應管P-JFET接面型場效應管N-JFET場效應管增強型P-MOS場效應管增強型N-MOS場效應管耗盡型P-MOS場效應管耗盡型N-MOS4電阻電阻器或固定電阻表示符號：R電阻電阻器或固定電阻表示符號：R電位器表示符號:VR，RP,W可調電阻表示符號:VR，RP,W電位器表示符號:VR，RP,W三腳消磁電阻表示符號：RT可調電阻表示符號:VR，RP,W二腳消磁電阻表示符號：RT壓敏電阻表示符號：RZ,VAR熱敏電阻表示符號：RT5光敏電阻CDS電容（有極性電容）表示符號：電容（有極性電容）表示符號：C電容（無極性電容）

誰知道這兩個電氣符號 意思

第一個是交流變直流的整流器,加一個常開觸點 第二個是帶互感器的空開,多是指漏電保護器

電工常用符號用什么字母表示？

在中國大陸地區，字母L代表火線，L是英文單詞LINE的簡寫，線為紅色；字母N代表零線，是英文單詞NEUTRAL的簡寫，線顏色是藍色；還有一條黃綠相間（俗稱花線）表示地線，用PE表示。

電工用的 （硬，軟）銅心線的符號字母分別是：

1、硬銅心線：

BVV–聚氯乙烯絕緣和護套銅心線

BV–聚氯乙烯絕緣銅心線

BX–橡皮絕緣銅心線

2、軟銅心線：

BVR–聚氯乙烯絕緣銅心軟線，

RHF–氯丁橡套銅心軟線。

氧艙電線常采用BV，BX，RV，RVV系列電線，其中：

BV——銅芯聚氯乙烯絕緣電線，長期允許溫度65℃，最低溫度-15℃，工作電壓交流500V，直流1000V，固定敷設于室內、外，可明敷也可暗敷。

BX——銅芯橡皮絕緣線，最高使用溫度65℃，敷于室內。

RV——聚氯乙烯絕緣單芯軟線，最高使用溫度65℃，最低使用溫度-15℃，工作電壓交流250V，直流500V，用作儀器和設備的內部接線。

RVV——銅芯聚氯乙烯絕緣和護套軟電線，允許長期工作溫度105℃，工作電壓交流500V，直流1000V，用于潮濕，機械防護要求高，經常移動和彎曲的場合。

擴展資料：

導線：產品進行電流或電磁波信息傳輸功能的最基本的必不可少的主要構件。

主要材料：導線是導電線芯的簡稱，用銅、鋁、銅包鋼、銅包鋁等導電性能優良的有色金屬制成，以光導纖維作為導線。有裸銅線、鍍錫線;單支線、絞線;絞后鍍錫線。

絕緣層：是包覆在導線外圍四周起著電氣絕緣作用的構件。

即能確保傳輸?shù)碾娏骰螂姶挪ā⒐獠ㄖ谎刂鴮?dǎo)線行進而不流向外面，導體上具有的電位(即對周圍物體形成的電位差、即電壓)能被隔絕，即既要保證導線的正常傳輸功能，又要確保外界物體和人身的安全。 導線與絕緣層是構成線纜產品(裸電線類除外)必須具備的兩個基本構件。

主要材料：PVC、PE、XLPE、聚丙烯PP、氟塑料F，橡膠，紙，云母帶

填充結構：很多電線電纜產品是多芯的，將這些絕緣線芯或線對成纜(或分組多次成纜)后，一是外形不圓整，二是絕緣線芯間留有很大空隙，因此必須在成纜時加入填充結構，填充結構是為了使成纜外徑相對圓整以利于包帶、擠護套。

區分

1、用顏色區分：在動力電纜中黃色綠色紅色分別代表A相B相C相（三相火線）藍色代表零線，黃綠雙色代表接地線。

2、用電筆區分：火線用電筆測試時氖管會發光，而零線則不會。

3、用電壓表區分：不同相線（即火線）之間的電壓為線電壓380V，相線（火線）與零線（或良好的接地體）之間的電壓為相電壓220V，零線與良好的接地體的電壓為0V。

參考資料來源：百度百科-火線 （電路中輸送電的電源線）

參考資料來源：百度百科-電線電纜

求所有常見電子元件的符號，作用，和怎么判斷好壞。

所有常見的電子元件都會判斷好壞的話，哪一定是維修專家級的了。下面給你常用的符號和作用吧電子元器件基礎知識（1）——電阻 導電體對電流的阻礙作用稱為電阻，用符號R表示，單位為歐姆、千歐、兆歐，分別用Ω、KΩ、MΩ表示。一、電阻的型號命名方法： 國產電阻器的型號由四部分組成（不適用敏感電阻）第一部分：主稱 ，用字母表示，表示產品的名字。如R表示電阻，W表示電位器。第二部分：材料 ，用字母表示，表示電阻體用什么材料組成，T-碳膜、H-合成碳膜、S-有機實心、N-無機實心、J-金屬膜、Y-氮化膜、C-沉積膜、I-玻璃釉膜、X-線繞。第三部分：分類，一般用數字表示，個別類型用字母表示，表示產品屬于什么類型。1-普通、2-普通、3-超高頻 、4-高阻、5-高溫、6-精密、7-精密、8-高壓、9-特殊、G-高功率、T-可調。第四部分:序號，用數字表示，表示同類產品中不同品種，以區分產品的外型尺寸和性能指標等 例如：R T 1 1 型普通碳膜電阻 電子元器件基礎知識（2）——電容 電容是電子設備中大量使用的電子元件之一，廣泛應用于隔直，耦合， 旁路，濾波，調諧回路， 能量轉換，控制電路等方面。用C表示電容，電容單位有法拉（F）、微法拉（uF）、皮法拉（pF）,1F=10^6uF=10^12pF 電容器的型號命名方法 國產電容器的型號一般由四部分組成（不適用于壓敏、可變、真空電容器）。依次分別代表名稱、材料、分類和序號。 第一部分：名稱，用字母表示，電容器用C。 第二部分：材料，用字母表示。 第三部分：分類，一般用數字表示，個別用字母表示。 第四部分：序號，用數字表示。 用字母表示產品的材料：A-鉭電解、B-聚苯乙烯等非極性薄膜、C-高頻陶瓷、D-鋁電解、E-其它材料電解、G-合金電解、H-復合介質、I-玻璃釉、J-金屬化紙、L-滌綸等極性有機薄膜、N-鈮電解、O-玻璃膜、Q-漆膜、T-低頻陶瓷、V-云母紙、Y-云母、Z-紙介 電子元器件基礎知識（3）——電感線圈 電感線圈是由導線一圈*一圈地繞在絕緣管上，導線彼此互相絕緣，而絕緣管可以是空心的，也可以包含鐵芯或磁粉芯，簡稱電感。用L表示，單位有亨利(H)、毫亨利 (mH)、微亨利(uH)，1H=10^3mH=10^6uH。 電感的分類 按 電感形式 分類：固定電感、可變電感。 按導磁體性質分類：空芯線圈、鐵氧體線圈、鐵芯線圈、銅芯線圈。 按 工作性質 分類：天線線圈、振蕩線圈、扼流線圈、陷波線圈、偏轉線圈。 按 繞線結構 分類：?jiǎn)螌泳€圈、多層線圈、蜂房式線圈。 電感線圈的主要特性參數 1、電感量L 電感量L表示線圈本身固有特性，與電流大小無關。除專門的電感線圈（色碼電感）外，電感量一般不專門標注在線圈上，而以特定的名稱標注。 2、感抗XL 電感線圈對交流電流阻礙作用的大小稱感抗XL，單位是歐姆。它與電感量L和交流電頻率f的關系為XL=2πfL 3、品質因素Q 品質因素Q是表示線圈質量的一個物理量，Q為感抗XL與其等效的電阻的比值，即：Q=XL/R 線圈的Q值愈高，回路的損耗愈小。線圈的Q值與導線的直流電阻，骨架的介質損耗，屏蔽罩或鐵芯引起的損耗，高頻趨膚效應的影響等因素有關。線圈的Q值通常為幾十到幾百。 4、分布電容 線圈的匝與匝間、線圈與屏蔽罩間、線圈與底版間存在的電容被稱為分布電容。分布電容的存在使線圈的Q值減小，穩定性變差，因而線圈的分布電容越小越好。 電子元器件基礎知識（4）——半導體器件 中國半導體器件型號命名方法半導體器件型號由五部分（場效應器件、半導體特殊器件、復合管、PIN型管、激光器件的型號命名只有第三、四、五部分）組成。五個部分意義如下：第一部分：用數字表示半導體器件有效電極數目。2-二極管、3-三極管第二部分：用漢語拼音字母表示半導體器件的材料和極性。表示二極管時：A-N型鍺材料、B-P型鍺材料、C-N型硅材料、D-P型硅材料。表示三極管時：A-PNP型鍺材料、B-NPN型鍺材料、C-PNP型硅材料、D-NPN型硅材料。第三部分：用漢語拼音字母表示半導體器件的內型。第四部分：用數字表示序號第五部分：用漢語拼音字母表示規格號例如：3DG18表示NPN型硅材料高頻三極管 電流表 PA 電壓表 PV 有功電度表 PJ 無功電度表 PJR 頻率表 PF 相位表 PPA 最大需量表(負荷監控儀) PM 功率因數表 PPF 有功功率表 PW 無功功率表 PR 無功電流表 PAR 聲信號 HA 光信號 HS 指示燈 HL 紅色燈 HR 綠色燈 HG 黃色燈 HY 藍色燈 HB 白色燈 HW 連接片 XB 插頭 XP 插座 XS 端子板 XT 電線,電纜,母線 W 直流母線 WB 插接式(饋電)母線 WIB 電力分支線 WP 照明分支線 WL 應急照明分支線 WE 電力干線 WPM 照明干線 WLM 應急照明干線 WEM 滑觸線 WT 合閘小母線 WCL 控制小母線 WC 信號小母線 WS 閃光小母線 WF 事故音響小母線 WFS 預告音響小母線 WPS 電壓小母線 WV 事故照明小母線 WELM 避雷器 F 熔斷器 FU 快速熔斷器 FTF 跌落式熔斷器 FF 限壓保護器件 FV 電容器 C 電力電容器 CE 正轉按鈕 SBF 反轉按鈕 SBR 停止按鈕 SBS 緊急按鈕 SBE 試驗按鈕 SBT 復位按鈕 SR 限位開關 SQ 接近開關 SQP 手動控制開關 SH 時間控制開關 SK 液位控制開關 SL 濕度控制開關 SM 壓力控制開關 SP 速度控制開關 SS 溫度控制開關,輔助開關 ST 電壓表切換開關 SV 電流表切換開關 SA 整流器 U 可控硅整流器 UR 控制電路有電源的整流器 VC 變頻器 UF 變流器 UC 逆變器 UI 電動機 M 異步電動機 MA 同步電動機 MS 直流電動機 MD 繞線轉子感應電動機 MW 鼠籠型電動機 MC 電動閥 YM 電磁閥 YV 防火閥 YF 排煙閥 YS 電磁鎖 YL 跳閘線圈 YT 合閘線圈 YC 氣動執行器 YPA,YA 電動執行器 YE 發熱器件(電加熱) FH 照明燈(發光器件) EL 空氣調節器 EV 電加熱器加熱元件 EE 感應線圈,電抗器 L 勵磁線圈 LF 消弧線圈 LA 濾波電容器 LL 電阻器,變阻器 R 電位器 RP 熱敏電阻 RT 光敏電阻 RL 壓敏電阻 RPS 接地電阻 RG 放電電阻 RD 啟動變阻器 RS 頻敏變阻器 RF 限流電阻器 RC 光電池,熱電傳感器 B 壓力變換器 BP 溫度變換器 BT 速度變換器 BV 時間測量傳感器 BT1,BK 液位測量傳感器 BL 溫度測量傳感器 BH,BM

常見的電子器件符號？

電氣設備常用文字符號新舊對照表

名 稱 文字符號

新 舊

(一)常用基本文字符號

電橋 AB DQ

晶體管放大器 AD DF

集成電路放大器 AJ

印刷電路板 AP

抽屜柜 AT

旋轉變壓器(測速發電機) TG CF

電容器 C C

發熱器件 EH RJ

照明燈 EL ZD

空氣調節器 EV

過電壓放電器件避雷器 F BL

具有瞬時動作的限流保護器件 FA SX

具有延時動作的限流保護器件 FR YX

具有延時和瞬時動作的限流保護器件 FS YSX

熔斷器 FU RD

限壓保護器件 FV RD

同步發電機 GS TF

異步發電機 GA YF

蓄電池 GB XC

聲響指示器 HA YS

光指示器 HL GS

指示燈 HL SD

瞬時有或無繼電器，交流繼電器 KA J

接觸器 KM C

極化繼電器 KP JJ

簧片繼電器 KP

延時有或無繼電器 KT SJ

電感器 L L

電抗器 L DK

電動機 M D

同步電動機 MS TD

異步電動機 MA YD

電流表 PA I

電壓表 PV U

電能表 PJ Wh

斷路器 QF DL

電動機保護開關 QM

隔離開關 QS GLK

電阻器 R R

電位器 RP W

控制開關 SA KK

選擇開關 XK

按鈕開關 SB AK

電流互感器 TA LH

控制變壓器 TC KB

電力變壓器 TM LB

電壓互感器 TV YH

整流器 U ZL

二極管 V D

晶體管 B

晶閘管 KG

電子管 VE G

控制電路用電源的整流器 VC KZ

連接片 XB LP

測試插孔 XJ

插頭 XP CT

插座 XS CZ

端子板 XT JX

電磁鐵 YA DT

電磁制動器 YB ZD

電磁離合器 YV CLH

電磁吸盤 YH CX

電動閥 YM

電磁閥 YV

(二)常用輔助文字符號

電流 A L

交流 AC JL

自動 A，AUT Z

加速 ACC JS

附加 ADD F

可調 ADJ T

輔助 AUX FZ

異步 ASY Y

制動 B，BRK ZD

黑 BK

藍 BL A

向后 BW H

控制 C K

直流 DC ZL

緊急 EM

低 L D

正，向前 FW Q

綠 GN L

高 H G

輸入 IN SR

感應 IND Y

左 L ZU

主，中 M Z

手動 M，MAN S

斷開 OFF DK

閉合 ON BH

輸出 OUT SC

記錄 R JL

右 R YO

反 R F

紅 RD H

復位 R，RST F

備用 RES BY

信號 S X

起動 ST Q

停止 STP T

同步 SYN T

溫度 T W

時間 T S

速度 V SD

電壓速度 V Y

白 WH B

黃 YE U

注：本表摘自國家標準《電氣技術中的文字符號制訂通則》(GB 7159—87)和《電工設備文字符號編制通則》(GB 315—64)。

整流二極管的代號

1n4007

整流器電源的乚代表什么

L表示接火線,N表示接零線.

這個電氣符號表示什么,有什么用.

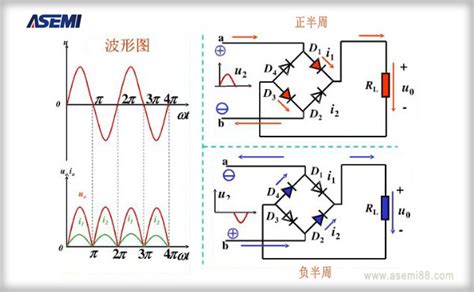

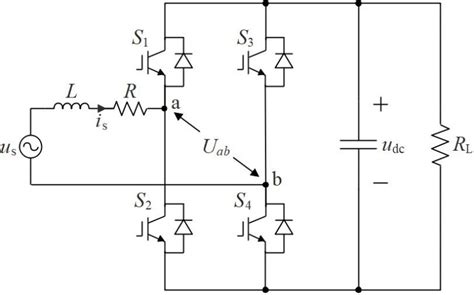

整流橋,用來整流的,就是交流電變直流電,原理是利用二極管的單向?qū)щ娦?正向?qū)?反向截止. 下圖是一個例子:
