消防圖例中,一般止回伐與消音止回伐圖例有什么區別

這個都是一樣的止回閥圖例,就是說明圖例解釋的是標注的不一樣的.

止回閥CAD里的圖標

1\1 – / 上面是個橫向的Z,下面有個箭頭表示單向流

角閥止回閥 蝶閥圖例?

雙德閥門有,加Q1626054233

這兩個消防圖符號叫什么名字?急!!!!快了,給加分!!

這兩個消防圖符號叫什么名字?急!!!!快了,給加分!! 答:估計你沒畫全,且左圖不太清晰.我傳兩圖片你選一下是否對口? 左圖好似是序號25,圖例,名稱:消聲止回閥; 右圖序號13,圖例,名稱:減壓閥,左側為高壓端(你的圖右側為高壓端). 摘自:《建筑給水排水制圖標準》GB/T50106-2010.供參考.

各位大蝦好！ 請問一下，蝶閥，止回閥，伸縮閥在紙圖上的符號是怎樣圖的？

蝶閥(英文：butterfly valve)是指關閉件(閥瓣或蝶板)為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，在管道上主要起切斷和節流用。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。蝶閥全開到全關通常是小于90° ，蝶閥和蝶桿本身沒有自鎖能力，為了蝶板的定位，要在閥桿上加裝蝸輪減速器。采用蝸輪減速器，不僅可以使蝶板具有自鎖能力，使蝶板停止在任意位置上，還能改善閥門的操作性能。

工業專用蝶閥的特點能耐高溫，適用壓力范圍也較高，閥門公稱通徑大，閥體采用碳鋼制造，閥板的密封圈采用金屬環代替橡膠環。大型高溫蝶閥采用鋼板焊接制造，主要用于高溫介質的煙風道和煤氣管道。

止回閥的作用是只允許介質向一個方向流動，而且阻止反方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。

角式止回閥結構什么樣,兩張圖片中是各是什么類型

第一張是直線回水止回閥 第2張才是角式止回閥 角式通常都是以90度來計算的

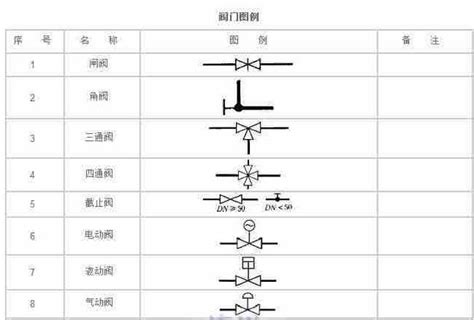

CAD 閥門符號

閥門的cad圖紙,我也有.但這種東西可不容易得到,還: 懸賞分:0 我可不干.

CAD圖上逆止閥哪個方向是通?

這個應該不是止回閥(逆止閥)的圖,你最好再確定一下圖例 走向如果他沒標的話,可以連貫前后的管路自己推出來

止回閥的原理圖是如何畫的?

簡單的止回閥畫法基本雷同單向閥或加泄壓閥

這個圖是止回閥,怎么畫其零件圖,謝謝

單個零件拆開,畫其三面視圖就是
