抽水馬桶基本結構如何？

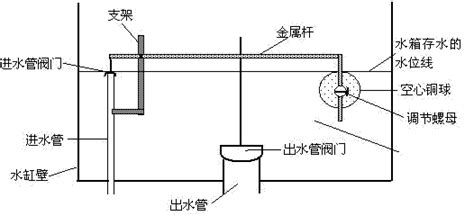

抽水馬桶由以下主要部分組成：進水管、出水管、滲水管、水塞（進水和出水）、浮球、放水旋鈕及杠桿。一定要弄清以上各部件在工作中的作用。
以下為抽水馬桶（水箱）的工作原理，僅供參考：
放水時，扳動放水旋鈕，旋鈕通過杠桿將出水塞拉起。這樣水箱的水就會放出。水被放出后，出水塞落下，堵住出水口。此時，浮球也因水面下降，處在水箱底部。而浮球的下落，帶動杠桿將進水塞拉起，而使水進入水箱內。隨著水面的上升，浮球也會因浮力逐漸升高，直至通過杠桿將進水塞壓下，堵住進水口。這樣水箱內又盛滿水。想一想，可調旋鈕的作用是什么？
當進水管因故障而漏水時（如：進水塞不能堵住進水口或進水管破裂），水箱內水面會不斷升高，最終將溢出水箱。而滲水管的設置就解決了這個問題。當水面升高至滲水管口時，水就會從滲水管流入馬桶內，不會使水漫過水箱。而進水管正常工作時，水箱內水面不會達到滲水管口處，所以也就不用擔心水會流走。
抽水馬桶構造及原理
家庭用的抽水馬桶的結構:污水管，讓便便直奔地下的化糞池。你可以想像一下，根據連通管原理，U形管的兩端水位應該是要等高的，所以水位會是一樣，除非，水位被加高到超過端轉彎的最高點，這時，B污水就會「滿溢」出來，延著污水管往下落，這也是為什麼稱做「沖落式馬桶」的原因。我們依照實際情形來追蹤一下。當你「嗯」完了之后，拉下水箱的開關，整個水箱的水傾盆而下，水位增高，，高過了最高點，被水強力沖入的穢物到此就會像掉入懸崖一樣，一去不復返了！ 然而，當水面平穩下來之后，U形管內還會留著一截水，這個水位也就是我們看到的馬桶底部總留有一小池水的原因。原理:虹吸原理。 水充滿了先向上后向下的彎管后，向下管道內的水下落時會連同比它還要高一些的、彎管另一邊的水（即您看得到的那部分水）一起翻過向上的彎管而抽下去。這向上再向下的彎管什么的，在外表不容易看出來，隱藏在內部。 好比放得高一點的水桶內的水，經過一根充滿水的管子，管子的出水口比桶底還低，管子的進水口在桶內直達水底，這樣，桶內的水就會沿管子，翻過比液面高的桶的口沿，流向桶外的更低處，即先向上后向下，直到桶內的水全部流光。這就叫虹吸現象。
坐便器構造 坐便器工作原理介紹
今天為大家推薦的是關于座便器的構造以及組成，除此之外還有關于它們的工作原理，由此入手可以得知常見的坐便器也就是我們通常所說的馬桶，實際上它的結構組成還是比較復雜的，如果馬桶出現了故障問題，與其尋求專業的維修人員進行操作處理，還不如自己動手盡可能的找出可能存在的故障原因，而在了解原因之前，有必要參考下文學習關于座便器構造的知識，比如說我們?yōu)榇蠹医o出的就是關于馬桶內部的結構圖，大家可以結合自己家中坐便器的大小和樣式風格進行了解。
一、坐便器構造組成
其實了解一些馬桶的內部構造還是很有必要的，因?yàn)樵隈R桶出故障以后，你就會根據你所掌握的知識來進行分析判斷，如果是小問題打擊可以自行處理掉，如果是內部功能上的故障還必須要請裝修師傅上門維修才可以。如果你想專業學習一些馬桶維修的相關知識，馬桶內部結構也是首先要了解的。
關于馬桶內部結構圖，這些是那些衛浴公司的設計人員和制作的人員需要知道的，尤其是設計的人，因?yàn)轳R桶的結構就是他設計的，而設計首先就應該是通過圖紙的方式進行畫出來的，然后在電腦上利用一些專業的3D軟件進行勾勒和設計，然后有了一個整體的馬桶的結構圖，這其中當然包含了一些物理方面的原理，設計的時候不同類型的馬桶結構根據的原理也有一定的差別，而且在使用上也是有一定的區別的。
二、原理
1、沖落式?jīng)_水原理：借沖洗水的沖力直接將污物排出。沖落式是依靠有效水量以最快流速、最大流量，均勻地匯集于前胎最佳位置而攏起，發揮有效水量的最大效能，封蓋住污物，將污物排出。
2、一般虹吸式?jīng)_水原理：借沖洗水在排水道所形成的虹吸作用將污物排出。
3、噴射虹吸式?jīng)_水原理：借助水封下設有的噴射孔噴出水流加速污物排出。
虹吸現象的產生是在大氣壓的情況下，迅速形成液柱高度差，從而產生壓力差，使液體從受壓力大的高水位流向壓力小的低水位，并充滿污管邊才能產生虹吸現象，直至液體全部排出沖入空氣中，虹吸形成越早，虹吸作用產生越迅速，有效水量流失就越少，虹吸作用持續時間越長，排污功能越好，越節水。
4、漩渦虹吸式座便器沖水原理：利用沖洗水形成的漩渦將污物排出。
優缺點對比：
沖落式：節水，噪音大
射虹吸式：節水，水流推進速度快沖洗徹底，噴射采用圓形中孔，水力充沛而不噴濺。
靜音虹吸/漩渦虹吸：靜音，用水量較多。
上文給大家推薦的不僅包括坐便器的構造組成，還包括它們的工作原理，由此入手可以得知常見的坐便器就是外觀看起來比較簡約簡單，但是實際上它們之所以能夠發揮如此關鍵的作用就是因?yàn)楦鞣N各樣的零配件相互合作而成的，而且如果發生了一系列的故障問題，與其進行盲目的維修，還不如參考結構了解可能會存在的原因，并且動手進行處理，這樣相信也可以達到滿意的效果。有興趣的朋友們可以綜合上文進行學習，也可以參考自己家中坐便器的樣子設計和品牌技術規模的特殊之處進行了解。
家庭用的抽水馬桶的結構是怎樣的?
污水管,讓便便直奔地下的化糞池.你可以想像一下,根據連通管原理,U形管的兩端水位應該是要等高的,所以水位會是一樣,除非,水位被加高到超過端轉彎的最高點,這時,B污水就會「滿溢」出來,延著污水管往下落,這也是為什麼稱做「沖落式馬桶」的原因.我們依照實際情形來追蹤一下.當你「嗯」完了之后,拉下水箱的開關,整個水箱的水傾盆而下,水位增高,,高過了最高點,被水強力沖入的穢物到此就會像掉入懸崖一樣,一去不復返了!然而,當水面平穩下來之后,U形管內還會留著一截水,這個水位也就是我們看到的馬桶底部總留有一小池水的原因.
自動沖水馬桶的內部結構?
每個自動沖水馬桶里面都有一個浮球,隨著馬桶里的水位升高,浮球產生的浮力越來越大,水位升高到預定值時,浮球產生的浮力會通過一種蹺蹺板的結構傳到放水的塞子,將塞子自動拔掉.水放完后,塞子在彈簧的作用下自動回位,進入下一輪的注水循環.
馬桶的內部結構是什么
馬桶水箱故障分析 1.馬桶水箱基本結構: 2.無法沖水時可能為: (1)鏈條斷了,使排水控制開關無法作用. (2)進水控制開關故障失效,造成缺水. 3.水從溢水管漏出時: (1)浮球破損,造成無法止水而溢出. (2)進水控制開關失效,無法關閉進水. (3)浮球位置高於溢水口. 4.水從排水口漏出時: (1)鏈條卡住,無法關閉排水控制橡皮塞. (2)排水控制橡皮塞老化破損. (3)排水橡皮塞底下有異物阻塞無法關閉. (4)排水橡皮塞無法關閉. http://140.111.1.12/junior/life_tech/tc_jr/student/course/106/106source15.htm
抽水馬桶的結構是怎樣的?
水通過安裝有角閥的管道進入水箱,隨著水平的不斷升高,會托動浮球一同上升,當浮球達到一定高度時,會關封進入管路(主要通過圖示的止水橡皮圈處封 閉),這時水箱不再補水.當按下沖水把手時,會牽動水箱下部的止水橡成圈,使其打開,這時水就會時入馬桶座.具體抽水原理如下:抽水馬桶的抽水 是指大便器下面的S形彎,在排污時,馬桶內的水面超過S彎的高點時,形成的虹吸現象,能夠把大便器的水和污物一同抽走.一直到只剩下少量水時,虹吸破壞,留下的少量水,形成了水封. 抽水馬桶的抽水是指大便器下面的S形彎,在排污時,馬桶內的水面超過S彎的高點時,形成的虹吸現象,能夠把大便器的水和污物一同抽走.一直到只剩下少量水時,虹吸破壞,留下的少量水,形成了水封.
虹吸式馬桶結構圖及原理,馬桶堵了怎么辦
坐便器(馬桶)堵了,如堵的時間不長、可去超市買個橡皮搋子(見圖片),一邊放水,一邊下壓,反復幾次,可以疏通.建議;以后不要往坐便器里傾倒臟物.
馬桶的整個給水和排水的結構是怎樣的,為什么馬桶要做暗水箱?
一、桶的整個給水和排水的結構圖 二、為什么馬桶要做暗水箱:1. 馬桶部分由:軟管、控制水閥、排水口、下水口、沖水孔和下水管組成.馬桶部分的結構比水箱部分要簡單很多,抽水馬桶主要的工作部件主要集中于水箱部分.2. 利用水箱儲存用水,需要使用時,按下水箱表面的按鈕,利用連接水塞的金屬繩或者是尼龍繩拉起水塞,這時,水箱里的水就能將重力轉化成動力,從而將臟物沖入下水管道.在水位下降的同時,浮球開始帶動杠桿開始補水,當水位達到最高點時,浮球利用水的浮力頂起聯動杠桿,停止補水.
抽水馬桶的結構剖面的誰有?
給個連接 里面 有 結構剖面 圖 還有 分析 http://www.fjvk.net/Article/ShowArticle.asp?ArticleID=6467
