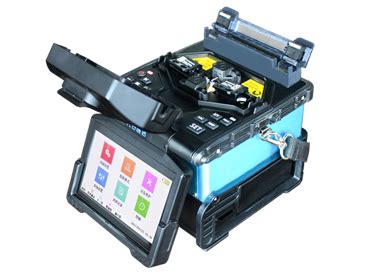

什么是光纜熔接機？
光纜熔接機又叫做光纖熔接機. 光纖熔接機主要用于光通信中，光纜的施工和維護。主要是靠放出電弧將兩頭光纖熔化，同時運用準直原理平緩?fù)七M(jìn)，以實現光纖模場的耦合。注：此光纖是指光纜中的每一根纖。現有熔接機國外品牌有古河，藤倉，住友，韓國一諾光纖熔接機，愛立信，康寧(與西門子合并）。國內品牌有電子41所，南京吉隆[1]和迪威普（兩個品牌以前為同一個公司）。 熔接機主要運用于各大電信運營商，工程公司，企事業單位專網等。也用于生產光纖無源和有源器件和模塊等的光纖熔接。 現在為了施工的方便更開發出了手持式光纖熔接機，還有專門用來熔接帶狀光纖的帶狀光纖熔接機。 光纖接續的過程和步驟： 1）開剝光纜，并將光纜固定到盤纖架上。 常見的光纜有層絞式、骨架式和中心束管式光纜，不同的光纜要采取不同的開剝方法，剝好后要將光纜固定到盤纖架。 2）分纖將光纖穿過熱縮管。將不同束管、不同顏色的光纖分開，穿過熱縮管。熔接完成后，可以用熱縮管保護光纖熔接頭。 3）打開熔接機電源，選擇合適的熔接方式。熔接機的供電電源有交流和直流兩種，要根據供電電源的種類來合理開關。我們知道，CATV使用的光纖有常規 型單模光纖和色散位移單模光纖，工作波長也有1310nm和1550nm兩種，所以我們要根據系統使用的光纖和工作波長來選擇合適的熔接方式。 4）制備光纖端面。光纖端面制作的好壞將直接影響接續質量，所以在熔接前，必須首先做合格的端面。用專用的剝線工具剝?nèi)ネ扛矊樱儆谜从镁凭那鍧嵚椴蓟蛎藁ㄔ诼憷w上擦試幾次，使用精密光纖切割刀切割光纖，對0.25nm（外涂層）光纖，切割長度為8mm-16mm，對0.9mm（外涂層）光纖，切割長度只能是16mm。 5）放置光纖。將光纖放在熔接機的Ｖ形槽中，小心壓上光纖壓板和光纖夾具，要根據光纖切割長度設置光纖在壓板中的位置，并正確地放入防風罩中。 6）接續光纖。按下接續鍵后，光纖相向移動，移動過程中，產生一個短的放電清潔光纖表面，當光纖端面之間的間隙合適后溶接機停止相向移動，設定初始間隙，熔接機測量，并顯示切割角度。在初始間隙設定完成后，開始執行纖芯或包層對準，然后熔接機減小間隙（最后的間隙設定），高壓放電產生的電弧將左邊光纖 熔到右邊光纖中，最后微處理器計算損耗并將數值顯示在顯示器上。如果估算的損耗值比預期的要高，可以再次放電，放電后熔接機仍將計算損耗。 7）移出光纖并用加熱器加固光纖。打開防風罩，將接機同時存貯熔接數據。其中包括：熔接模式、數據、估算損耗等。將光纖從熔接機上取出，再將熱縮管放在裸纖中心，放到加熱器中加熱，完畢后從加熱器中取出光纖。操作時，由于溫度很高，不要觸摸熱縮管和加熱器的陶瓷部分。 8）盤纖并固定。將接續好的光纖盤到光纖收容盤上，固定好光纖、收容盤、接頭盒、終端盒等，光纖熔接完成。 9)光纖熔接機的易損件為放電的電極,每個廠家提供的建議也不同,但基本上是放電4000到5000次的樣子就要更換電極了.或是自己做一下處理,重新打磨,但是長度會發生變化,相應的熔接參數也會做出修改才行.
光纖熔接機主要有哪幾種類型
1、光纖熔接機的類型不同分為單模光纖熔接機和多模光纖熔接機; 2、根據操作方式的不同,可分為人工(或半自動)熔接機和自動熔接機; 3、根據一次熔接光纖芯數的不同分為單纖熔接機和多纖熔接機; 光纖熔接機主要用于光通信中光纜的施工和維護,所以又叫光纜熔接機.一般工作原理是利用高壓電弧將兩光纖斷面熔化的同時用高精度運動機構平緩?fù)七M(jìn)讓兩根光纖融合成一根,以實現光纖模場的耦合.
光纖熔接機的分類?
按光纖纖芯分:為單芯熔接機、帶狀熔接機,皮線熔接機,保偏熔接機 按類別分:國產和進口 按品牌為就更多了現在國內光纖熔接機品牌很多,貼牌的更多
簡述光纖熔接機的分類.
光纖熔接機可根據被接光纖的類型不同分為單模光纖熔接機和多模光纖熔接機;根據操作方式的不同,可分為人工(或半自動)熔接機和自動熔接機;根據一次熔接光纖芯數的不同分為單纖熔接機和多纖熔接機;
什么是光纖切割機?什么是光纖熔接機?
光纖切割機是光纖熔接機的一個最重要的配件,主要用于光纖的切割.光纖熔接機切割刀的質量,直接決定了光纖切割的質量:包括光纖端面是否平滑、端面角度是否符合技術要求等,也直接決定了光纖熔接是否能夠達到工程的技術要求. 光纖熔接機主要用于光通信中光纜的施工和維護,所以又叫光纜熔接機.一般工作原理是利用高壓電弧將兩光纖斷面熔化的同時用高精度運動機構平緩?fù)七M(jìn)讓兩根光纖融合成一根,以實現光纖模場的耦合.
如何挑選好的光纖熔接機
首先,要明確自己的需求,工程上是做干線還是城域網、普通工程還是光到戶、損耗要求大小嚴格程度?一般來說要選擇熔接損耗小的,設備穩定性較高,以菲尼特的機器質量最好,光纖熔接機主要用于光通信中光纜的施工和維護.一般工作原理是利用高壓電弧將兩光纖斷面熔化的同時用高精度運動機構平緩?fù)七M(jìn)讓兩根光纖融合成一根,以實現光纖模場的耦合.
光纖熔接機什么品牌的比較好?
南京吉隆光纖通信有限公司是一家專業生產光纖熔接機、光源、光功率計、光纖施工工具箱、光纖V型槽、光纖熔融拉錐機等光纖通信儀器儀表的高科技企業.1993年 推出國內第一臺全自動光纖熔接機,2000年推出國內第一臺X軸、Y軸同時顯示的光纖熔接機,具有十多年的研制、生產光纖熔接機的經驗,是國內最大的光纖熔接機專業制造商.
國內的光纖熔接機哪個牌子的比較靠譜
您好!您是要問國內的是吧,根據本人以及本人周圍做工程的朋友認可比較高的還是艾洛克和中點
光纖熔接機主要由哪幾部分構成?
包括: 主機、大容量充電電池BU-66L、適配器PS-66、光纖切割刀FC-6S、AC電源線、充電連接線、備用電極、熱縮管冷卻臺、中文說明書、光纖剝套鉗、攜帶箱
帶狀光纖熔接機與單芯光纖熔接機有什么區別
帶狀光纖熔接機主要用于光通信中，光纜的施工和維護。主要是靠發出電弧將兩頭光纖熔化，同時運用準直原理平緩?fù)七M(jìn)，以實現光纖模場的耦合。注：此光纖是指光纜中的每一帶光纖。
熔接機主要應用于各大運營商，工程公司，企事業單位的光纜線路工程施工、線路維護、應急搶修、光纖器件的生產測試以及科研院所的研究教學中。
帶狀光纖的特點是比單根光纖寬，普通單芯通信光纖是直徑為0.125mm石英晶體材料組成的圓柱狀，而12芯帶狀光纖呈扁平狀，寬3mm。其整體接續要求12芯纖同時接續，并同時熱縮保護，最終接續點體積同單芯光纖接續點一般大小，充分發揮帶狀光纖接續快速和方便的特點。
單芯光纖熔接機主要應用于：
電信運營商、通信工程公司、事業單位的光纜線路施工、維護、應急搶修；
光器件的實驗、生產與測試；科研；
各大院校中有關光纖通訊專業的教學研究。
普通光纖熔接機一般是指單芯光纖熔接機，除此之外，還有專門用來熔接帶狀光纖的帶狀光纖熔接機，熔接皮線光纜和跳線的皮線熔接機，和熔接保偏光纖的保偏光纖熔接機等。
按照對準方式不同，光纖熔接機還可分為兩大類：包層對準式和纖芯對準式。包層對準式主要適用于要求不高的光纖入戶等場合，所以價格相對較低；纖芯對準式光纖熔接機配備精密六馬達對芯機構、特殊設計的光學鏡頭及軟件算法，能夠準確識別光纖類型并自動選用與之相匹配的熔接模式來保證熔接質量，技術含量較高，因此價格相對也會較高。
