熱繼電器接法？
這是一個電機正反轉的實際接線圖。圖中的FR就是熱繼電器，從圖中可以看出，接電動機的三相電（一般稱為一次回路或主回路）的三根線從接觸器KM1、KM2下口出來后，要接到熱繼電器的上面三個端子上，再從下面的三個端子引出接到電動機上（也就是熱繼電器的一次線是串在主回路中的。）
而熱繼電器的輔助觸點（常開、常閉各一組）要根據需要來使用。在這個圖中，是把熱繼電器FR的常閉輔助觸點串接在控制回路（二次回路）中；當電動機的電流超過熱繼電器的整定值一定時間時，熱繼電器的輔助觸點就會動作，斷開控制電源，使接觸器釋放，從而切斷主回路供電，保護電動機。
當然，還可以利用熱繼電器的常開輔助觸點來控制信號燈或報警裝置，當熱繼電器動作時，發出信號報警。
熱繼電器與電流互感器如何接線
電流互感器二次側K1——-熱繼電器觸頭L1—-(內部經過金屬片)—-熱繼電器觸頭L4———電流互感器二次側K2———接地.(一相的接法,設L1、L4為同一相)
熱繼電器的安裝方式有哪幾種
熱繼電器有兩種安裝方式。
一種為與接觸器插裝的安裝方式； 另一種為直接獨立安裝的安裝方式。
具體方法如下： 與接觸器插裝 單獨安裝 LR2-D1*** 直接插裝 需加附件 LA7-D1064 LR2-D2*** 直接插裝 需加附件 LA7-D2064 LR2-D3*** 直接插裝 需加附件 LA7-D3064 LR2-D4*** 直接插裝 不能單獨安裝 LR9-D*** 直接插裝 直接單獨安裝 LR9-F5*** 需加附件 LA7-F901 直接單獨安裝 LR9-F6*** 需加附件 LA7-F901 直接單獨安裝 LR9-F7*** 需加附件 LA7-F902 直接單獨安裝
硬之城熱繼電器-TEPCP LR2熱繼電器分為組合安裝方式與獨立安裝方式；1、組合安裝方式：熱繼電器與接觸器插裝，最為常見的安裝方式。基本原則是國產產品之間互相插裝，進口產品之間互相插裝（除205A以上接觸器）；2、單獨安裝方式：?jiǎn)我粺崂^電器通過螺釘或?qū)к壈惭b在機柜內 國產D系列、KIR 系列熱繼電器需要另外配置背包（適配器），進口電子式F系列則可以直接采用 導軌安裝上或螺釘安裝 *安裝時需注意標準緊固扭矩及導線線徑： 接線螺釘?shù)臄Q緊力矩偏小，使導線與接線端子之間的接觸電阻偏大，從而引起接線端子的溫度偏高，抬高了雙金屬片的溫度，導致提前動作。 連接的導線偏細，細導線散熱慢，引起接線端子的溫度偏高，抬高了雙金屬片的溫度，導致提前動作。 同時連接的導線偏粗，粗導線散熱快，引起接線端子的溫度偏低，降低了雙金屬片的溫度，導致不動作。
電氣安裝 交流接觸器,熱過繼電器,單相開關 怎么接線

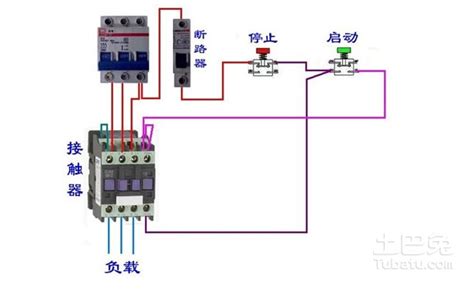

要做一個配電盤，三相閘刀開關，空氣開關，保險（控制回路），接觸器，啟動按鈕（綠色），停止按鈕（紅色），熱繼電器，螺旋保險。三相電接閘刀開關，下閘嘴引出三相電接空開，空開下閘嘴引出三相接接觸器，空開下另引出兩火接保險接控制回路。接觸器引出三火接熱繼電器（斷相保護的），熱繼電器引出三火接螺旋保險，螺旋保險引出接電機。控制回路引出線一個經過熱繼電器常閉接接觸器線圈接點；控制回路另一個火線接紅色按鈕常閉觸點，引出線接 綠色按鈕常開，并引出一根線接接觸器常開觸點接線端子，綠色按鈕引出線接接觸器線圈，并引出短線接接觸器已經接了線的相對觸點端子。接好后空載試驗一下，熱繼電器整定在一點一倍電機電流，或看情況。按綠色按鈕接觸器能吸合并自鎖吸合，按停止按鈕，能停止。試驗好了可以接電啟動電機，
交流接觸器,熱繼電器,起動按鈕,指示燈的接線方法
1 主電路 熱繼電器的主觸點與接觸器的主觸點連接.接觸器接電源(空開),熱繼電器觸點接電機.2 控制電路 接觸器電源端一相引線接接觸器線圈.另一相引線接停止按鈕的常閉觸點再接啟動按鈕的常觸點,再接熱繼電器的常閉觸點,最后接入接觸器線圈另一端.接觸器的輔助觸點與啟動按觸當相并.3指示燈,你可以在電機端三相中接220V燈到中性線即可.
熱過載繼電器怎么樣連線?繼電器是220V的嗎?怎么和接觸器連呢?
過載繼電器,不能直接切斷主電源,它是通過輔助接點控制接觸器的線圈.
微電腦時控開關 220v接觸器,熱繼電器連接方法
時控開關的輸出端子控制接觸器的線圈,熱繼電器裝在接觸器的輸出端子上.
熱繼電器手動自動控制怎么接線?電器上面怎么調?

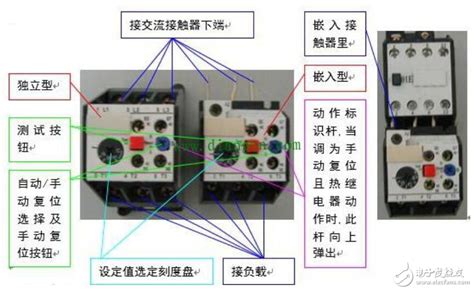

熱繼電器二次有兩個輸出接點,就是圖片上四個挨著的接線位置,每?jī)蓚€(gè)為一對,分別是常開和常閉的,根據需要接入控制回路,至于上面的手動自動的意思是指:在熱繼電器熱保護動作后的復位指令,選在自動時,繼電器保護動作后一旦內部元件冷卻后,輸出的接點自動恢復到動作前狀態;如果選擇手動,就是繼電器一旦熱保護動作后,必須手動操作才能恢復到保護前狀態.手動恢復就是按一下圖片中藍色按鈕.手、自動選擇開關就是藍色按鍵和電流整定中間那個白色十字形旋鈕.
電動機熱過載繼電器怎么接線？
1、主觸點接主回路三相電，輔助常閉觸點串聯到接觸器的線圈回路中，輔助常開觸點串聯到指示燈回路中，如果需要提供無源節點信號給PLC ，需要另配繼電器，通過繼電器輔助觸點送給PLC信號。
2、電動機(Motor)是把電能轉換成機械能的一種設備。它是利用通電線圈(也就是定子繞組)產生旋轉磁場并作用于轉子(如鼠籠式閉合鋁框)形成磁電動力旋轉扭矩。電動機按使用電源不同分為直流電動機和交流電動機，電力系統中的電動機大部分是交流電機，可以是同步電機或者是異步電機(電機定子磁場轉速與轉子旋轉轉速不保持同步速)。電動機主要由定子與轉子組成，通電導線在磁場中受力運動的方向跟電流方向和磁感線(磁場方向)方向有關。電動機工作原理是磁場對電流受力的作用，使電動機轉動。
熱過載繼電器的線圈怎么接?
將熱繼電器的96端子接接觸器的A2,95端子接380V的電源,也就是說熱繼同接觸器串聯后,接到電源即可.若滿意,望采納!!!
