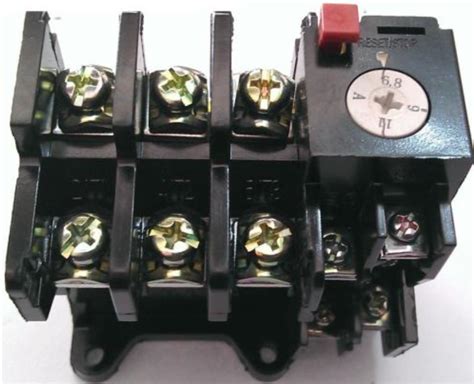

熱繼電器的作用及原理

熱繼電器一般由雙金屬片組成過流元件,電流過大時,雙金屬片發熱,從而使其變形、位移,頂開保護觸點,接觸器控制回路斷開,從而使主電路斷電,過后溫度降低,雙金屬片冷卻,恢復電路的接通,但主電路的自保控制回路已斷開,需從新按開始按鈕才能重新工作. 左邊相關問題解答己較全面了,你可參考.

什么是熱繼電器？什么又是繼電器的復位？

熱繼電器是利用輸入電流所產生的熱效應能夠做出相應動作的一種繼電器。

按下試驗按鈕，熱繼電器動作后不會自動復位，必須手動按復位。

手動按復位按鈕時，如果熱繼電器已經“涼”下來了，那么立刻復位。如果熱繼電器還“熱”著，那么復位無效，必須等它“涼”下來后，再按復位按鈕。　熱繼電器其它部分的作用如下：人字形撥桿的左臂也用雙金屬片制成，當環境溫度發生變化時，主電路中的雙金屬片會產生一定的變形彎曲，這時人字形撥桿的左臂也會發生同方向的變形彎曲，從而使人字形撥桿與推桿之間的距離基本保持不變，保證熱繼電器動作的準確性。這種作用稱溫度補償作用。 　　螺釘8是常閉觸頭復位方式調節螺釘。當螺釘位置靠左時，電動機過載后，常閉觸頭斷開，電動機停車后，熱繼電器雙金屬片冷卻復位。常閉觸頭的動觸頭在彈簧的作用下會自動復位。此時熱繼電器為自動復位狀態。將螺釘逆時針旋轉向右調到一定位置時，若這時電動機過載，熱繼電器的常閉觸頭斷開。其動觸頭將擺到右側一新的平衡位置。電動機斷電停車后，動觸頭不能復位。必須按動復位按鈕后動觸頭方能復位。此時熱繼電器為手動復位狀態。若電動機過載是故障性的，為了避免再次輕易地起動電動機，熱繼電器宜采用手動復位方式。若要將熱繼電器由手動復位方式調至自動復位方式，只需將復位調節螺釘順時針旋進至適當位置即可。參考資料: http://www.315mro.com/ProductList/PT246_0_1_1.html 　　熱繼電器的斷相保護功能是由內、外推桿組成的差動放大機構提供的。當電動機正常工作時，通過熱繼電器熱元件的電流正常，內外兩推桿均向前移至適當位置。當出現電源一相斷線而造成缺相時，該相電流為零，該相的雙金屬片冷卻復位，使內推桿向右移動，另兩相的雙金屬片因電流增大而彎曲程度增大，使外推桿更向左移動，由于差動放大作用，在出現斷相故障后很短的時間內就推動常閉觸頭使其斷開，使交流接觸器釋放，電動機斷電停車而得到保護。

熱繼電器的工作原理，含有電路原理圖，謝謝

熱繼電器是一種電氣保護元件。它是利用電流的熱效應來推動動作機構使觸頭閉合或斷開的保護電器，主要用于電動機的過載保護、斷相保護、電流不平衡保護以及其他電氣設備發熱狀態時的控制。

熱繼電器的工作原理

由電阻絲做成的熱元件，其電阻值較小，工作時將它串接在電動機的主電路中，電阻絲所圍繞的雙金屬片是由兩片線膨脹系數不同的金屬片壓合而成，左端與外殼固定。當熱元件中通過的電流超過其額定值而過熱時，由于雙金屬片的上面一層熱膨脹系數小，而下面的大，使雙金屬片受熱后向上彎曲，導致扣板脫扣，扣板在彈簧的拉力下將常閉觸點斷開。觸點是串接在電動機的控制電路中的，使得控制電路中的接觸器的動作線圈斷電，從而切斷電動機的主電路。

熱繼電器的基本結構

包括加熱元件、主雙金屬片、動作機構和觸頭系統以及溫度補償元件。

熱繼電器的種類

熱繼電器的種類很多，常用的有JR0、JR16、JR16B、JRS和T系列。

什么是熱繼電器

熱過載繼電器作用:

1.正常情況下接通和斷開高壓電路中的空載及負荷電流.

2.在系統發生故障時能與保護裝置和自動裝置相配合,迅速切斷故障電流,防止事故擴大,從而保證系統安全運行.

從其實斷路器就是一種開關,它和其他普通開關的不同點主要在:1.適用電壓等級高2.滅弧介質及方式,有真空,少油,多油及六氟化硫等等3.滅弧能力強,效果好.

一般情況下斷路器本身不存在潤滑方面的問題,需要潤滑的常常是它的操動機構

熱繼電器作用：

熱繼電器的作用是電動機過負荷時自動切斷電源，熱繼電器的構造是兩片膨脹系數不同的金屬片構成，電流過大時膨脹系數大的先膨脹，起到切斷電源的作用。熱繼電器動作后有人工復位和自動復位。

熔斷器作用：

當電路發生故障或異常時，伴隨著電流不斷升高，并且升高的電流有可能損壞電路中的某些重要器件或貴重器件，也有可能燒毀電路甚至造成火災。若電路中正確地安置了熔斷器，那么，熔斷器就會在電流異常升高到一定的高度和一定的時候，自身熔斷切斷電流，從而起到保護電路安全運行的作用

如果電路中安裝了斷路器就可以不用熔斷器，熱繼電器需要與交流接觸器配合使用，因過載時熱繼電器上的觸點斷開切斷控制回路，目前熔斷器一般多用于控制回路。

熱繼電器的原理和技術參數?

熱繼電器是由流入熱元件的電流產生熱量,使有不同膨脹系數的雙金屬片發生形變,當形變達到一定距離時,就推動連桿動作,使控制電路斷開,從而使接觸器失電,主電路斷開,實現電動機的過載保護. 熱繼電器的主要技術參數 額定電壓:熱繼電器能夠正常工作的最高的電壓值,一般為交流220V,380V,600V. 額定電流:熱繼電器的額定電流主要是指通過熱繼電器的電流 額定頻率:一般而言,其額定頻率按照45~62HZ設計. 整定電流范圍:整定電流的范圍有本身的特性來決定.它描述的是在一定的電流條件下熱繼電器的動作時間和電流的平方成正比,參考www.315mro.com

熱繼電器屬于什么電器元件

電動機的過載保護元件

熱繼電器是怎么工作的?

正常情況下,負載電流不超過熱元件的額定電流,故產生的熱量不足以使雙金屬片發生很大的彎曲變形,電路處于接通狀態.當負載電流超過其整定電流1.2倍,雙金屬片受熱膨脹而彎曲變形,從而推動動作機構斷開熱繼電器的常閉觸頭,卻斷控制電路,使負載脫離電源,起到過載保護作用.

熱繼電器的有什么用處？ 它的工作原理是什么？

熱繼電器是起什么作用：熱繼電器是用于三相電動機過載保護的保護電器。工作原理：

電動機在實際運行中，如拖動生產機械進行工作過程中，若機械出現不正常的情況或電路異常使電動機遇到過載，則電動機轉速下降、繞組中的電流將增大，使電動機的繞組溫度升高。若過載電流不大且過載的時間較短，電動機繞組不超過允許溫升，這種過載是允許的。但若過載時間長，過載電流大，電動機繞組的溫升就會超過允許值，使電動機繞組老化，縮短電動機的使用壽命，嚴重時甚至?xí)闺妱?dòng)機繞組燒毀。所以，這種過載是電動機不能承受的。熱繼電器就是利用電流的熱效應原理，在出現電動機不能承受的過載時切斷電動機電路，為電動機提供過載保護的保護電器。

使用熱繼電器對電動機進行過載保護時，將熱元件與電動機的定子繞組串聯，將熱繼電器的常閉觸頭串聯在交流接觸器的電磁線圈的控制電路中，并調節整定電流調節旋鈕，使人字形撥桿與推桿相距一適當距離。當電動機正常工作時，通過熱元件的電流即為電動機的額定電流，熱元件發熱，雙金屬片受熱后彎曲，使推桿剛好與人字形撥桿接觸，而又不能推動人字形撥桿。常閉觸頭處于閉合狀態，交流接觸器保持吸合，電動機正常運行。

若電動機出現過載情況，繞組中電流增大，通過熱繼電器元件中的電流增大使雙金屬片溫度升得更高，彎曲程度加大，推動人字形撥桿，人字形撥桿推動常閉觸頭，使觸頭斷開而斷開交流接觸器線圈電路，使接觸器釋放、切斷電動機的電源，電動機停車而得到保護。

熱繼電器的結構原理和選用

熱繼的動作原件是雙金屬片,雙金屬片受熱變形帶動接點閉合使電路跳閘起到保護作用.當電流超過整定值后雙金屬片就會因電流的熱效應而受熱變形,當變形達到一定程度就會帶動觸點動作,切斷電路,保護電機設備.選擇熱繼的整定值就是線路的額定值.

熱繼電器的作用?以及工作原理

保護電機長時間運行過熱而自動斷開電路,起到保護電機的作用…
