熱繼電器接法？

這是一個電機正反轉的實際接線圖。圖中的FR就是熱繼電器，從圖中可以看出，接電動機的三相電（一般稱為一次回路或主回路）的三根線從接觸器KM1、KM2下口出來后，要接到熱繼電器的上面三個端子上，再?gòu)南旅娴娜齻€(gè)端子引出接到電動機上（也就是熱繼電器的一次線是串在主回路中的。）

而熱繼電器的輔助觸點（常開、常閉各一組）要根據需要來使用。在這個圖中，是把熱繼電器FR的常閉輔助觸點串接在控制回路（二次回路）中；當電動機的電流超過熱繼電器的整定值一定時間時，熱繼電器的輔助觸點就會動作，斷開控制電源，使接觸器釋放，從而切斷主回路供電，保護電動機。

當然，還可以利用熱繼電器的常開輔助觸點來控制信號燈或報警裝置，當熱繼電器動作時，發出信號報警。

熱繼電器接線原理圖

可以保護單相電機,只接一對主線路,控制線路仍不變. 關鍵是把熱繼電器上的整定電流要根據單相電機的額定電流來設定.否則,是無法起保護作用的.

接觸器帶熱繼電器的接線方法求圖解

通常熱繼電器接在接觸器的下面,即主回路是斷路器–接觸器–熱繼電器,熱繼電器的常閉輔助接點串聯在接觸器線圈回路,以便在熱繼電器動作時斷開接觸器.

熱繼電器的接線方法

①首先核對熱繼電器規格是否符合控制對象的過載保護技術要求，熱繼電器只能作為電動機的過載保護，而不能作為短路保護，常與接觸器和熔斷器組合使用。

②熱繼電器的安裝方向必須與說明書中規定的方向相同，誤差不應超過S

③當熱繼電器與其他電器安裝在一起時，應注意將其安裝在其他發熱電器的下方，以免動作特性受到其他電器發熱的影響。

2、熱繼電器安裝接線

①熱繼電器的熱元件應申接在主電路中，其動斷控制觸頭應串接在輔助電路中。

②熱繼電器進出線端連接導線，應按電動機的額定電流正確選用，盡量選用銅導線。由于鋁導線與熱繼電器銅接線端連接，接觸電阻大，易引起連接處發熱，熱繼電器可能提前動作或誤動作。銅導線的截面積對熱繼電器的動作準確性有較大的影響，可按表3一2b進行選擇。若選擇的導線過細。使軸向?qū)岵睿瑹崂^電器可能提前動作;如選擇的導線過粗，軸向?qū)峥?，熱繼電器可能滯后動作。

3、熱繼電器參數調整方法

①熱繼電器的整定電流必須按電動機的額定電流進行調整，絕對不允許折彎雙金屬片。

②一般熱繼電器應置于手動復位的位置上，若需要自動復位時，可將復位螺釘沿順時針?lè)较蛐D(zhuǎn)。

③熱繼電器由于電動機過載動作后，若要再次啟動電動機，必須待熱元件冷卻后，才能使熱繼電器復位。一般復位時間是手動復位需要2min，自動復位需要5min。

熱繼電器手動自動控制怎么接線?電器上面怎么調?

熱繼電器二次有兩個輸出接點,就是圖片上四個挨著的接線位置,每?jī)蓚€(gè)為一對,分別是常開和常閉的,根據需要接入控制回路,至于上面的手動自動的意思是指:在熱繼電器熱保護動作后的復位指令,選在自動時,繼電器保護動作后一旦內部元件冷卻后,輸出的接點自動恢復到動作前狀態;如果選擇手動,就是繼電器一旦熱保護動作后,必須手動操作才能恢復到保護前狀態.手動恢復就是按一下圖片中藍色按鈕.手、自動選擇開關就是藍色按鍵和電流整定中間那個白色十字形旋鈕.

電動機熱過載繼電器怎么接線？

1、主觸點接主回路三相電，輔助常閉觸點串聯到接觸器的線圈回路中，輔助常開觸點串聯到指示燈回路中，如果需要提供無源節點信號給PLC ，需要另配繼電器，通過繼電器輔助觸點送給PLC信號。

2、電動機(Motor)是把電能轉換成機械能的一種設備。它是利用通電線圈(也就是定子繞組)產生旋轉磁場并作用于轉子(如鼠籠式閉合鋁框)形成磁電動力旋轉扭矩。電動機按使用電源不同分為直流電動機和交流電動機，電力系統中的電動機大部分是交流電機，可以是同步電機或者是異步電機(電機定子磁場轉速與轉子旋轉轉速不保持同步速)。電動機主要由定子與轉子組成，通電導線在磁場中受力運動的方向跟電流方向和磁感線(磁場方向)方向有關。電動機工作原理是磁場對電流受力的作用，使電動機轉動。

熱過載繼電器的線圈怎么接?

將熱繼電器的96端子接接觸器的A2,95端子接380V的電源,也就是說熱繼同接觸器串聯后,接到電源即可.若滿意,望采納!!!

接觸器與熱繼電器怎么接線

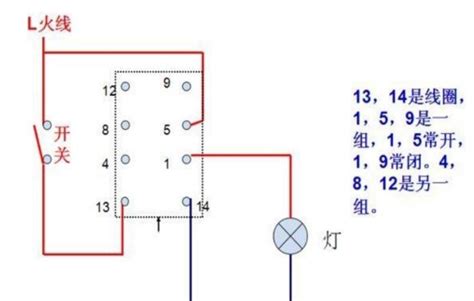

熱繼電器有兩組輔助觸點,一組是常開,一組是常閉.我們?cè)谟脽崂^電器進行電機過載保護時,所使用的是常閉觸點.另一組常開觸點就可以做為故障提示,不知道你的指示燈是什么規格,只要把它串接到熱繼電器的常開觸點就可以了.比如說,220V的指示燈,它的線路是:電源(火)→熱繼電器的常開觸點→指示燈→電源(零).這樣,當熱繼電器動作時,常開觸點閉合,線路接通,指示燈亮.

一個熱過載繼電器接線圖和三個接觸器

給你畫了個簡圖,1,3,5為進線,2,4,6為出線.

電氣安裝 交流接觸器,熱過繼電器,單相開關 怎么接線

要做一個配電盤，三相閘刀開關，空氣開關，保險（控制回路），接觸器，啟動按鈕（綠色），停止按鈕（紅色），熱繼電器，螺旋保險。三相電接閘刀開關，下閘嘴引出三相電接空開，空開下閘嘴引出三相接接觸器，空開下另引出兩火接保險接控制回路。接觸器引出三火接熱繼電器（斷相保護的），熱繼電器引出三火接螺旋保險，螺旋保險引出接電機?？刂苹芈芬鼍€一個經過熱繼電器常閉接接觸器線圈接點；控制回路另一個火線接紅色按鈕常閉觸點，引出線接 綠色按鈕常開，并引出一根線接接觸器常開觸點接線端子，綠色按鈕引出線接接觸器線圈，并引出短線接接觸器已經接了線的相對觸點端子。接好后空載試驗一下，熱繼電器整定在一點一倍電機電流，或看情況。按綠色按鈕接觸器能吸合并自鎖吸合，按停止按鈕，能停止。試驗好了可以接電啟動電機，
