熱繼電器的工作原理及作用(熱繼電器的工作原理及作用接線)

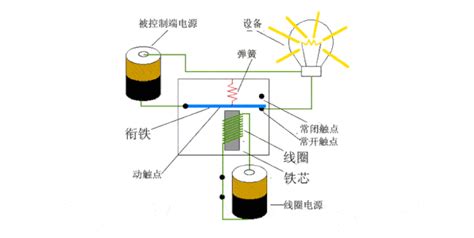

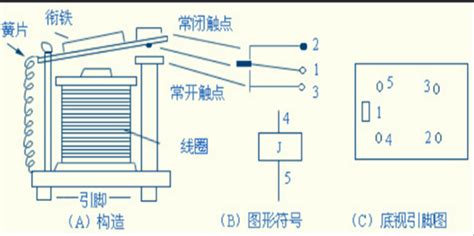

熱繼電器與繼電器的作用及原理?

熱繼電器與繼電器的作用及原理?

熱繼電器的工作原理及結構:

1、熱繼電器的作用和分類

在電力拖動控制系統中,當三相交流電動機出現長期帶負荷欠電壓下運行、長期過載運

行以及長期單相運行等不正常情況時,會導致電動機繞組嚴重過熱乃至燒壞。為了充分發揮電動機的過載能力,保證電動機的正常啟動和運轉,而當電動機一旦出現長時間過載時又能自動切斷電路,從而出現了能隨過載程度而改變動作時間的電器,這就是熱繼電器。顯然,熱繼電器在電路中是做三相交流電動機的過載保護用。

但須指出的是,由于熱繼電器中發熱元件有熱慣性,在電路中不能做瞬時過載保護,更不能做短路保護。因此,它不同于過電流繼電器和熔斷器。

按相數來分,熱繼電器有單相、兩相和三相式共三種類型,每種類型按發熱元件的額定

電流又有不同的規格和型號。三相式熱繼電器常用于三相交流電動機,做過載保護。

按職能來分,三相式熱繼電器又有不帶斷相保護和帶斷相保護兩種類型。

2、熱繼電器的保護特性和工作原理

1)熱繼電器的保護特性

因為熱繼電器的觸點動作時間與被保護的電動機過載程度有關,所以在分析熱繼電器工

作原理之前,首先要明確電動機在不超過允許溫升的條件下,電動機的過載電流與電動機通電時間的關系。這種關系稱為電動機的過載特性。

當電動機運行中出現過載電流時,必將引起繞組發熱。根據熱平衡關系,不難得出在允許溫升條件下,電動機通電時間與其過載電流的平方成反比,結論。根據這個結論,可以得出電動機的過載特性,具有反時限特性

熱繼電器的作用及原理

熱繼電器的作用及原理

熱繼電器一般由雙金屬片組成過流元件,電流過大時,雙金屬片發熱,從而使其變形、位移,頂開保護觸點,接觸器控制回路斷開,從而使主電路斷電,過后溫度降低,雙金屬片冷卻,恢復電路的接通,但主電路的自保控制回路已斷開,需從新按開始按鈕才能重新工作. 左邊相關問題解答己較全面了,你可參考.

熱繼電器的有什么用處? 它的工作原理是什么?

熱繼電器的有什么用處? 它的工作原理是什么?

熱繼電器是起什么作用:熱繼電器是用于三相電動機過載保護的保護電器。工作原理:

電動機在實際運行中,如拖動生產機械進行工作過程中,若機械出現不正常的情況或電路異常使電動機遇到過載,則電動機轉速下降、繞組中的電流將增大,使電動機的繞組溫度升高。若過載電流不大且過載的時間較短,電動機繞組不超過允許溫升,這種過載是允許的。但若過載時間長,過載電流大,電動機繞組的溫升就會超過允許值,使電動機繞組老化,縮短電動機的使用壽命,嚴重時甚至會使電動機繞組燒毀。所以,這種過載是電動機不能承受的。熱繼電器就是利用電流的熱效應原理,在出現電動機不能承受的過載時切斷電動機電路,為電動機提供過載保護的保護電器。

使用熱繼電器對電動機進行過載保護時,將熱元件與電動機的定子繞組串聯,將熱繼電器的常閉觸頭串聯在交流接觸器的電磁線圈的控制電路中,并調節整定電流調節旋鈕,使人字形撥桿與推桿相距一適當距離。當電動機正常工作時,通過熱元件的電流即為電動機的額定電流,熱元件發熱,雙金屬片受熱后彎曲,使推桿剛好與人字形撥桿接觸,而又不能推動人字形撥桿。常閉觸頭處于閉合狀態,交流接觸器保持吸合,電動機正常運行。

若電動機出現過載情況,繞組中電流增大,通過熱繼電器元件中的電流增大使雙金屬片溫度升得更高,彎曲程度加大,推動人字形撥桿,人字形撥桿推動常閉觸頭,使觸頭斷開而斷開交流接觸器線圈電路,使接觸器釋放、切斷電動機的電源,電動機停車而得到保護。

熱繼電器是怎么工作的?

正常情況下,負載電流不超過熱元件的額定電流,故產生的熱量不足以使雙金屬片發生很大的彎曲變形,電路處于接通狀態.當負載電流超過其整定電流1.2倍,雙金屬片受熱膨脹而彎曲變形,從而推動動作機構斷開熱繼電器的常閉觸頭,卻斷控制電路,使負載脫離電源,起到過載保護作用.

熱繼電器的作用?以及工作原理

保護電機長時間運行過熱而自動斷開電路,起到保護電機的作用…

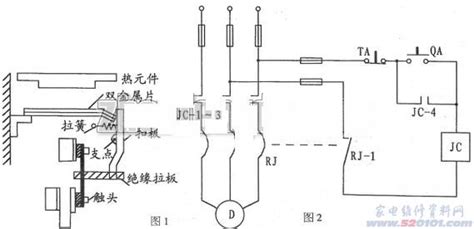

熱繼電器的工作原理,含有電路原理圖,謝謝

熱繼電器是一種電氣保護元件。它是利用電流的熱效應來推動動作機構使觸頭閉合或斷開的保護電器,主要用于電動機的過載保護、斷相保護、電流不平衡保護以及其他電氣設備發熱狀態時的控制。

熱繼電器的工作原理

由電阻絲做成的熱元件,其電阻值較小,工作時將它串接在電動機的主電路中,電阻絲所圍繞的雙金屬片是由兩片線膨脹系數不同的金屬片壓合而成,左端與外殼固定。當熱元件中通過的電流超過其額定值而過熱時,由于雙金屬片的上面一層熱膨脹系數小,而下面的大,使雙金屬片受熱后向上彎曲,導致扣板脫扣,扣板在彈簧的拉力下將常閉觸點斷開。觸點是串接在電動機的控制電路中的,使得控制電路中的接觸器的動作線圈斷電,從而切斷電動機的主電路。

熱繼電器的基本結構

包括加熱元件、主雙金屬片、動作機構和觸頭系統以及溫度補償元件。

熱繼電器的種類

熱繼電器的種類很多,常用的有JR0、JR16、JR16B、JRS和T系列。

熱繼的控制電路是用什么原理

熱繼電器原理就是當通過繼電器觸點電流過大或過流時繼電器內部發熱膨脹將觸點斷開起到電路過流保護作用

熱繼電器的作用是什么?

主要用來對異步電動機進行過載保護,他的工作原理是過載電流通過熱元件后,使雙金屬片加熱彎曲去推動動作機構來帶動觸點動作,從而將電動機控制電路斷開實現電動機斷電停車,起到過載保護的作用.鑒于雙金屬片受熱彎曲過程中,熱量的傳遞需要較長的時間,因此,熱繼電器不能用作短路保護,而只能用作過載保護

熱繼電器的工作原理,動作后如何復歸?

熱繼電器的工作原理是,利用電阻絲纏繞在雙金屬片上,將電阻絲串聯在電路中,通過電流時雙金屬片會受熱彎曲,彎到一定程度就能將一對輔助接點斷開,通過控制回路將主電路斷開. 動作過后,只要按一下熱繼電器的復位按鈕,輔助接點就能重新閉合.但需要過十幾分鐘才能復歸,因為雙金屬片要冷卻下來才能變直.

熱繼電器的結構原理和選用

熱繼的動作原件是雙金屬片,雙金屬片受熱變形帶動接點閉合使電路跳閘起到保護作用.當電流超過整定值后雙金屬片就會因電流的熱效應而受熱變形,當變形達到一定程度就會帶動觸點動作,切斷電路,保護電機設備.選擇熱繼的整定值就是線路的額定值.
