什么是配線架和理線架,在綜合布線中有什么作用?

配線架、理線架是用來規范網絡布線的一種設備，一般在網絡安裝（如局域網等）中用到，和交換機配合使用，安裝在機柜內。配線架用于綜合布線，將網線用打線器按顏色打入配線架，理線架可用來使你在機柜中的布線更美觀，信息插座固定在墻上，里面有模塊，也要將網線按顏色打入模塊中，然后放入信息插座中，上網時只要將網線一頭插入微機網卡，一頭信息插座中即可

—————————————————————

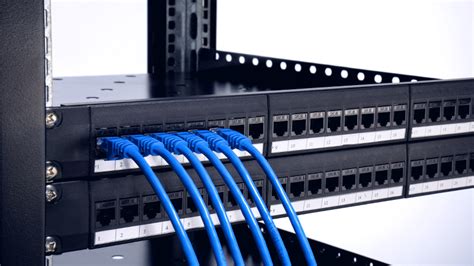

配線架 － 網絡神經的中樞

通訊室和設備室的作用就像是布線系統的神經中樞，從工作區接過來的水平線纜在這里的配線架上用互配或交叉的方式連接到設備端口。線纜的互配或交叉連接的是通過模塊化連接線或跳線來實現的。

配線架由其操作介面可劃分為模塊化配線架(Patch Panel)和IDC式配線架，模塊化配線架采用模塊化跳線(RJ-45跳線)進行線路連接，IDC式配線架可采用模塊化的IDC跳插線(俗稱“鴨嘴跳線”如BIX-BIX、BIX-RJ45跳插線)，以及交叉連接跳線(Jumper Wire, Crossconnect Wire)進行線路連接。模塊化跳線和IDC跳插線可方便地插拔，而交叉連接跳線則需要專用的壓線工具(如BIX壓線刀)將跳線壓如IDC連接器的卡線夾中。

配線架由其安裝方式又可分為墻裝式或架裝式，一般模塊化配線架是設計成架裝安裝，通過墻裝支架等附件也可墻裝；一般的IDC式配線架通常設計用于墻上安裝，通過一些架裝附件或專門的設計也可用于架裝。

信息插座(在你這個項目中就是RJ-45的信息模塊)跟電話的插座差不多,多幾根線.

計算機網卡->網絡跳線(兩頭都是水晶頭的網線)->信息插座->網線->(網線打到)配線架(裝在機柜中)->網絡跳線->交換機(裝在機柜中)

理線架用在機柜中,處在配線架與交換機之間,網線從中走過

—————————————————————

若做B類線,則模塊也按B類,按顏色打就是了, 模塊是裝在接線盒中的啊,一套包括面板,模塊,接線合. 配線架打線也是有顏色標好的,按著來就是了.

跳線,就是連接兩個接口的網線啊.

1.先布好線 ,每一條線都布好.

2.再在機柜端,網線入機柜,打好跳線架

3.做好每一個點的模塊.

4.機柜上理線架,交換機,接好交換機到配線架的跳線.

5.測試每一個點是否連通.(沒有專門的設備就用一般的測線儀吧).

6.接好每一個點到計算機的跳線.開機測試.

所用到的工具: 壓線鉗一把 測線議一個 十字與一字螺絲刀各一把 模塊打線工具一把

其實,配線架都可以不要, 模塊也可以不要, 直接點, 計算機->網線(也可叫跳線,但是長了點)->交換機 .

其它的那些東東都是為了方便以后的,也為了專業點,規范點.

—————————————————————

交換機各配線加用跳線相連接,就像兩臺交換機級連一樣(所用線不同)

模塊的在墻上位置你自已定,標準的是最低離地面 30cm 你若不作暗線那么就直截在墻上釘上一個接線合(常見的啦,墻上的電源插座,開關等都不就這樣的嗎?就嵌在墻里的一個小合,你也應見到過在墻上的電話接線合吧,一樣的啦,就面板不同) ,若為暗線你就非要打孔了

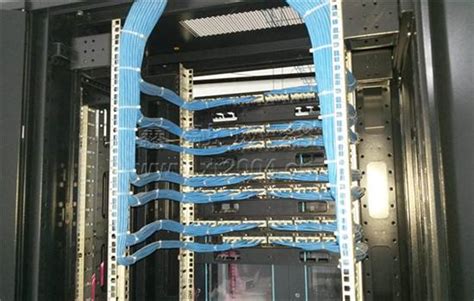

如何服務器機柜整理及機柜理線工藝

把服務器插入機柜中,用皇冠螺絲把機架式的服務器固定在U立柱上,如果線纜比較多,可以在服務器后端位置安裝理線架或水平理線槽,把服務器進出的線纜引出后用固定在理線架或水平理線槽上,水平整理好引導機柜側面的垂直理線板或理線槽上,再整理在一起垂直往下或往上引線(機柜的進出線孔在上就往上,進出線孔在下就往下),最終整困線纜引出機柜至需要連接的設備中.其中服務器的輸入電纜可以引到PDU對應的插座口處,在PDU上取電.理線的整體思想就是橫平豎直,整齊美觀,線纜不要交纏,盡量平行整理,這樣方便后期維護.

網絡機柜里交換機和線架怎樣連接

網線—理線架—-配線架—-跳線—-交換機.如果沒有理線架,那么網線直接打模塊到配線架,然后接跳線連交換機.____________________________ 另外,更規范一點的做法,還要加裝防雷模塊.那接法可以是:網線—理線架/環—配線架—跳線—防雷IN—防雷OUT—跳線—-交換機.防雷交換機替代配線架:網線—理線架—防雷IN—防雷OUT—跳線—交換機

機柜里交換有交換機、數據配線架、110配線架,我想知道理線架的數量如何配

看實際情況 如果你的機柜有足夠的空間 可以這樣 配線架——理線架——交換機——理線架,這是一組

網絡機柜如何壓線

網絡機柜上都帶有走線槽或理線架,將大把大把的線可以按要求合理整齊的通過走線槽走好,不影響機柜內部設備的正常使用;一般走線槽或理線架都在機柜的四根立柱上安裝,頂部和底部留有出線或者進線孔,直接可以將引進或引出.西安偉創科技生產的“索瑪機柜”是新型鋁鎂合金型材機柜,立柱采用模具擠壓拉伸成型,多方位的安裝,大大提高您系統的集約化.

配線室理線方法是什么啊

導線與帶線的綁扎.1 、當導線根數較少時,例如二至三根導線,可將導線前端的絕緣層削去,然后將線芯直接插入帶線的盤圈內并折回壓實,綁扎牢固.使綁扎處形成一個平滑的錐形過渡部位.2 、當導線根較多或導線截面較大時,可將導線前端的絕緣層削去,然后將線芯斜錯排列在帶線上,用綁線纏繞綁扎牢固.令綁扎接頭處形成一個平滑的錐形過渡部位,便于穿線.

求助網絡機柜，理線的方法，及圖片

1、在線纜根部開始外露的地方開始用扎帶綁好，如果線纜過多就暗中網線的編號從中間分成兩份或者多份，但是需要保證分出來的網線每一部分都是連續的，因為這樣下步工作就容易進行。

2、根據需要把大部分網線扎好就開始用配線板理線，配線板的使用方法就是按照一個約定把線纜從配線板的背部一條條的穿過配線板，在配線板背部按照兩根連續的網線一起用扎帶扎起來，每兩個扎一塊兒都要求有一個錯位，就是不要并排的扎太多，每兩個扎帶上下最好有點距離，兩根連續的扎起來以后就開始六根網線一塊兒扎一起，平均需要每半米重新扎一次，注意扎的時候注意整齊，不要胡亂扎一起給人不和諧的感受。

3、使用理線板一一直順著往下移，在理線板的背部也一直用扎帶纏好（半米一扎）。最后一次六根一乍 的位置在離線纜尾部一米左右，扎好了以后就在附近距離開始兩根一扎，當然還是按照順序扎好。每兩根扎好后往下半米左右再次使用同樣的方法再扎一次，有利于下一步打配線架。

4、下面就是開始打配線架這一環節了，由于上面的工作做完了以后線纜已經非常明確了，把線纜甩到機柜的外邊開始放置在一張工作臺上三人一組開始進行壓線的工作。按照事先安排好的位置進行壓線就不容易出錯了。

5、對打過的配線架進行測試，測試通過給予安裝上機柜，如果發現有沒有通過的點仔細檢查網線和模塊的接觸和線序等問題，爭取一下子全部通過，在測通模塊全部壓好以后就開始安裝上機柜，裝好后按照原先的計劃對網線進行綁扎，做到整齊美觀橫平豎直。對每一個點的連通性進行記錄，如果始終無法通過需要記錄在備注日志上。方便后續的查看。

網絡機柜里面,從上到下設備安裝順序? 設備有:PDU電源 光纜 ODF箱 收發器 路由器 交換機

您好, 從上到下,分別是ODF-收發器-路由器-交換機-電源,光纜可上下進線, TBC博川機柜為您服務,望采納!!!

網絡機柜里的設備怎么裝好看

根據設備的大小情況 一般直接機架式安裝出來比較好看點,或者根據設備統一用層板,機柜里面要配理線器裝出來才好看

一路由器三交換機三網絡配線架一電話配線架七理線架1.2米機柜怎么穿好看

你好! 從上到下的順序基本上是:路由器 理線架 交換機 理線架 交換機 理線架 交換機 理線架 網絡配線架 理線架 網絡配線架 理線架 網絡配線架 理線架 電話配線架 根據這個順序理出來會很好看,其實我覺得機柜理處理好看還是要看理線這人的水平是否過硬!
