綜合布線系統包括的子系統.完整的方案需要哪幾部分!!
綜合布線系統包括七大子系統: 1、工作區子系統 2、水平子系統 3、管理區子系統 4、干線子系統 5、設備間子系統 6、建筑群子系統 7、出入口子系統
麻煩用最直白的語言解釋下綜合布線七個子系統
工作區子系統:又稱服務區子系統,它是由跳線與信息插座所連接的設備組成. 水平子系統:由工作區信息插座模塊、模塊到樓層管理間連接纜線、配線架、跳線等組成. 管理間子系統:主要安裝建筑物配線設備,使專門安裝樓層機柜、配線架、交換機的樓層管理間. 垂直子系統:提供建筑物的干線電纜,負責連接管理間子系統到設備間子系統,實現主配線架與中間配線架,計算機、PBX、控制中心與各管理子系統間的連接. 設備間子系統:也稱網絡中心或者機房. 建筑物子系統:主要實現樓與樓之間的通信連接. 進線間子系統:建筑物外部通信和信息管線的入口.
建筑綜合布線系統主要由哪幾個子系統組成
綜合布線由7個子系統組成,包括工作區子系統,水平子系統,管理子系統,垂直干線子系統,設備室子系統,建筑群子系統,出入口子系統
網絡綜合布線系統有哪些主子系統
1.工作區子系統 2.配線子系統 3.垂直干線子系統 4.管理子系統 5.設備間子系統 6.建筑群子系統 7.其他系統
綜合布線一般邏輯性分為多少個子系統?
共有七個子系統,分別為: 1. 工作區子系統(Worklocation):2. 水平子系統(Horizontal):3. 管理子系統(Administration):4. 垂直干線子系統(Backbone):5. 設備室子系統(Equipment):6. 建筑群子系統(Campus):7.出入口子系統(Access Control )
綜合布線系統分為哪幾個子系統?
工作區子系統 水平子系統 垂直子系統 設備區子系統 管理區子系統 建筑與建筑群子系統 MDF:主配線架 位于管理區子系統 IDF:樓層配線架 位于工作區子系統
什么叫綜合布線,它分為哪幾大系統?
工作區子系統 水平子系統 管理子系統 垂直子系統 建筑群子系統 設備間子系統
綜合布線包括什么
主要是六個子系統分別為:工作區子系統、水平干線子系統、管理間子系統、垂直干線子系統、樓宇(建筑群)子系統、設備間子系統.每個子系統都有相應的規范,做到這些規范就可以
綜合布線系統包括哪些
目前,國內講的綜合布線系統主要是指語音和數據兩個系統.包括:工作區子系統、水平區子系統、管理間子系統、垂直干線子系統、設備間子系統、建筑群子系統;包括的產品:跳線、面板、模塊、線纜、配線架、理線器、機柜、光纜等. 其他弱電系統基本有各自獨立的布線路由.
綜合布線系統可以劃分為哪些子系統?每個子系統的范圍和作用是什么?

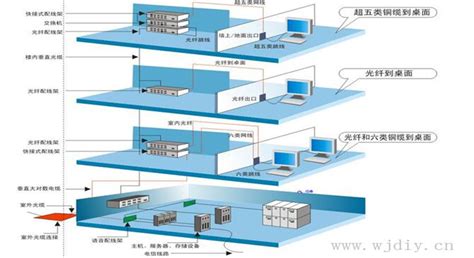

綜合布線系統(Premises Distributed System,簡稱PDS)是一種集成化通用傳輸系統,在樓宇和園區范圍內,利用雙絞線或光纜來傳輸信息,可以連接電話、計算機、會議電視和監視電視等設備的結構化信息傳輸系統。 綜合布線系統使用標準的雙絞線和光纖,支持高速率的數據傳輸。這種系統使用物理分層星型拓?fù)浣Y(jié)構,積木式、模塊化設計,遵循統一標準,使系統的集中管理成為可能,也使每個信息點的故障、改動或增刪不影響其它的信息點,使安裝、維護、升級和擴展都非常方便,并節省了費用。 綜合布線系統可分為6個獨立的系統(模塊),如圖: 1.工作區子系統 工作區子系統由終端設備連接到信息插座之間的設備組成。包括:信息插座、插座盒、連接跳線和適配器組成。 2.水平區子系統 水平區子系統應由工作區用的信息插座,樓層分配線設備至信息插座的水平電纜、樓層配線設備和跳線等組成。一般情況,水平電纜應采用4對雙絞線電纜。在水平子系統有高速率應用的場合,應采用光纜,即光纖到桌面。 水平子系統根據整個綜合布線系統的要求,應在二級交接間、交接間或設備間的配線設備上進行連接,以構成電話、數據、電視系統和監視系統,并方便地進行管理。 3.管理子系統 管理子系統設置在樓層分配線設備的房間內。管理間子系統應由交接間的配線設備,輸入/輸出設備等組成,也可應用于設備間子系統中。管理子系統應采用單點管理雙交接。交接場的結構取決于工作區、綜合布線系統規模和選用的硬件。在管理規模大、復雜、有二級交接間時,才設置雙點管理雙交接。在管理點,應根據應用環境用標記插入條來標出各個端接場。 4.垂直干線子系統 通常是由主設備間(如計算機房、程控交換機房)提供建筑中最重要的銅線或光纖線主干線路,是整個大樓的信息交通樞紐。一般它提供位于不同樓層的設備間和布線框間的多條聯接路徑,也可連接單層樓的大片地區。 5.設備間子系統 設備間是在每一幢大樓的適當?shù)攸c(diǎn)設置進線設備,進行網絡管理以及管理人員值班的場所。設備間子系統應由綜合布線系統的建筑物進線設備、電話、數據、計算機等各種主機設備及其保安配線設備等組成。 6.建筑群子系統 建筑群子系統將一棟建筑的線纜延伸到建筑群內的其它建筑的通信設備和設施。它包括銅線、光纖、以及防止其它建筑的電纜的浪涌電壓進入本建筑的保護設備。
