客廳燈帶接法

燈帶連接采用燈帶專用的連接線頭,5~10元一個.一頭是連接在電源零、火線上,一頭是直接插在燈帶上,燈帶繞燈糟走一圈塞進去,打開燈光即亮.

220伏LED燈帶正確接法

朋友,那一般是紅色2根線,綠色一根線的啊,紅色的相并,然后接火線,綠色的接零線就可以,你那樣接肯定燒壞了里面的LED燈了.導致短路了才會跳閘的.

開關控制燈帶插座(5孔)怎么接線

開關控制火線,你零線進開關了. 開關控制燈,火線接L10,控制線接L11d或者L12其中一個.燈零線可以并其他位置,如果線布在插座上就接插座上的N. 插座不用說啦,就把零火分別接上. 有地線把地線也接上.

LED燈帶正確接法

室內安裝:LED燈帶用于室內裝飾時,由于不必經受風吹雨打,所以安裝就非常簡單.以光虹電子生產的LED燈帶為例,每款LED燈帶的背后都貼有自粘性3M雙面膠,安裝時可以直接撕去3M雙面膠表面的貼紙,然后把燈條固定在需要安裝的地方,用手按平就好了.至于有的地方需要轉角或者是長了怎么辦?很簡單,LED燈帶是以3個LED為一組的串并聯方式組成的電路結構,每3顆LED即可以剪斷單獨使用.

燈帶怎么接頭

你好,LED燈帶如果是高壓的,那你需要買同型號燈帶的電源插頭,中間有插針連接的. 如果是低壓12V\24V的,那就需要用烙鐵把紅黑線焊在燈帶的上面,這樣就可以通電了.

LED燈帶怎么安裝 燈帶安裝方法 LED燈條安裝圖解

【OFweek半導體照明網】LED燈帶安裝的5大方法

①四線LED燈帶共有四根導線，三排燈（留意不是四排燈喔~~），每排1米24燈，24*3=72。因每顆燈珠的功率是0.05W，72珠L(zhǎng)ED燈帶的功率是：72*0.05=3.6W。

②四線LED燈帶寬約22mm，厚度約8mm，分量約0.25kg/m（4米一公斤）

③每條LED燈帶必需配一個專用插頭（插頭帶變壓器的）；銜接時必然要將通明塑料蓋板取下，接好試燈后再蓋上。切不成直接帶蓋銜接，如許輕易短路！

④每米有“鉸剪”標志，只能在標志得剪斷，剪錯或剪偏會招致一米不亮！有的會因打標志時打偏了一些，最好是剪之前細心看下標志處地位，按中心沒銜接的當?shù)丶魯嗉纯伞＜?xì)心看便能看得出來。

⑤LED燈帶裝置時，普通放在燈槽里，擺直就可以了，也可以用細繩或細鐵絲固定。如需外裝或豎裝，需求另風購卡子及尾塞。原裝卡子是全通明的，最好是裝置完后在尾塞和插頭處打上防水玻璃膠，如許防水功能更好些。

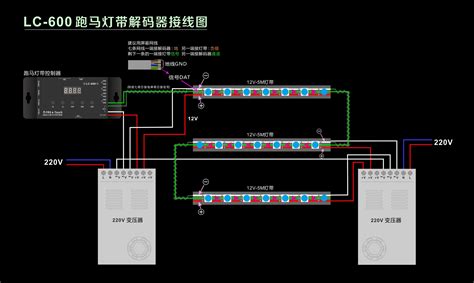

外控三芯線的LED線條燈接線圖要怎么畫?

首先燈具正負極分清楚, 電源棕色正極,藍色負極, 第三條線連接控制器D1或D2, 另外接一條線電源負極連接控制GND

LED燈帶怎么接

燈帶與電源相接就好說了,正極接正,負極接負了,全彩的就按RGB的標識來接嘛 燈帶與燈帶相接,相同的燈帶就好說,接頭處一并,然后點錫焊上去就行了,注意最好在背面加固一下,呵呵,象骨折的搞個夾板…..正面嘛一樣滴點膠就OK.

led燈帶怎么安裝及方法圖解

LED燈帶因?yàn)檩p、薄、柔軟、壽命長、安全等特性，逐漸在裝飾行業中嶄露頭角。但是由于LED燈帶是新興產品，很多客戶還沒有使用過，對于如何安裝還不了解。下面飛德利LED燈具生產廠家就來分享一下LED燈帶的幾種安裝方法： 1、室內安裝：LED燈帶用于室內裝飾時，由于不必經受風吹雨打，所以安裝就非常簡單。每款LED燈帶的背后都貼有自粘性3M雙面膠，安裝時可以直接撕去3M雙面膠表面的貼紙，然后把燈條固定在需要安裝的地方，用手按平就好了。至于有的地方需要轉角或者是長了怎么辦？很簡單，LED燈帶是以3個LED為一組的串并聯方式組成的電路結構，每3顆LED即可以剪斷單獨使用。 2、戶外安裝：戶外安裝由于會經受風吹雨淋，如果采用3M膠固定的話，時間一久就會造成3M膠粘性降低而致使LED燈帶脫落，因此戶外安裝常采用卡槽固定的方式，需要剪切和連接的地方，方法和室內安裝一樣，只是需要另外配備防水膠，以鞏固連接點的防水效果。 3、控制器連接方式：LED跑馬燈帶和RGB全彩燈帶需要使用控制器來實現變幻效果，而每個控制器的控制距離不一樣，一般而言，簡易控制器的控制距離為10到15米，遙控控制器的控制距離為15到20米，最長可以控制到30米距離。如果LED燈帶的連接距離…LED燈帶因?yàn)檩p、薄、柔軟、壽命長、安全等特性，逐漸在裝飾行業中嶄露頭角。但是由于LED燈帶是新興產品，很多客戶還沒有使用過，對于如何安裝還不了解。下面飛德利LED燈具生產廠家就來分享一下LED燈帶的幾種安裝方法： 1、室內安裝：LED燈帶用于室內裝飾時，由于不必經受風吹雨打，所以安裝就非常簡單。每款LED燈帶的背后都貼有自粘性3M雙面膠，安裝時可以直接撕去3M雙面膠表面的貼紙，然后把燈條固定在需要安裝的地方，用手按平就好了。至于有的地方需要轉角或者是長了怎么辦？很簡單，LED燈帶是以3個LED為一組的串并聯方式組成的電路結構，每3顆LED即可以剪斷單獨使用。 2、戶外安裝：戶外安裝由于會經受風吹雨淋，如果采用3M膠固定的話，時間一久就會造成3M膠粘性降低而致使LED燈帶脫落，因此戶外安裝常采用卡槽固定的方式，需要剪切和連接的地方，方法和室內安裝一樣，只是需要另外配備防水膠，以鞏固連接點的防水效果。 3、控制器連接方式：LED跑馬燈帶和RGB全彩燈帶需要使用控制器來實現變幻效果，而每個控制器的控制距離不一樣，一般而言，簡易控制器的控制距離為10到15米，遙控控制器的控制距離為15到20米，最長可以控制到30米距離。如果LED燈帶的連接距離較長，而控制器不能控制那么長的燈帶，那么就需要使用功率放大器來進行分接。 4、電源連接方法：LED燈帶一般電壓為直流12V，因此需要使用開關電源供電，電源的大小根據LED燈帶的功率和連接長度來定。如果不希望每條LED燈帶都用一個電源來控制，可以購買一個功率比較大的開關電源做總電源，然后把所有的LED燈帶輸入電源全部并聯起來（線材尺寸不夠的話可以另外延長），統一由總開關電源供電。這樣的好處是可以集中控制，不方便的地方是不能實現單個LED燈帶的點亮效果和開關控制，具體采用哪種方式可以由自己去衡量。 5、注意LED燈帶的連接距離：一般來說，3528系列的LED燈帶，其連接距離最長為20米，5050系列的LED燈帶，最長連接距離為15米。如果超出了這個連接距離，則LED燈帶很容易發熱，使用過程中會影響LED燈帶的使用壽命。因此，安裝的時候一定要按照廠家的要求進行安裝，切忌讓LED燈帶過負荷運行。

led燈帶usb的該怎么去接線

在主板上會有提示 不過USB接線的時候要看下多少電壓的接口不然容易燒主板 一般LED是和電源接口一起
