風機盤管接線方法,風機盤管接線方法圖

風機盤管接線怎么接的

風機盤管接線怎么接的

首先,兩根220伏的電線,帶電的電線和零線,直接進入溫度控制面板;接地線與風機線圈連接,零線與風機線圈和電動閥的端子連接;溫控板高、中、低三速線至風機盤管相應端子;溫度控制盤的一個閥門開啟線(常閉閥)與閥門相連,閥門的另一個端子與中性線相連。電路的布線已完成。接線圖如下:

擴展資料:

在大多數情況下,在歐洲,恒溫器是壁掛爐的必要組成部分。其中一個是同時提供給用戶的,而大多數配備的恒溫器都是智能恒溫器。在我國,近95%的已投入運行并正在安裝調試的壁掛爐,在沒有任何形式的簡易智能溫控器的情況下,就可以投入使用。

配備溫控器的房間供暖系統,特別是智能溫控器,是節能供暖系統的重要組成部分。

方便性:每天可提前或晚些時候自動調整壁掛爐,無需人工操作,是工薪家庭最需要的;

舒適性:每天早、中、晚,房間溫度自動調節,避免早上起床等下班后房間升溫的尷尬;

節能:將落后、粗放的水溫控制改為先進、精確的室溫控制。另外,根據不同時段的需要設置室溫運行,不開放晝夜燃氣供暖;

參考資料來源:

百度百科-臥式暗裝風機盤管機組

風機盤管開關怎么接線

風機盤管開關怎么接線

1、風機盤管開關至少要接入火線、零線、高線、中線、低線這五根線. 2、如果需要溫控器可以用拓聯自控的溫控器. 3、把風機盤管的電機零線與電源零線相接. 4、把風機的高中低三檔線與調速開關里面的“高中低”三個接線端相接. 5、把火線與調速開關里面的“相線”端連接. 風機盤管是由小型風機、電動機和盤管(空氣換熱器)等組成的空調系統末端裝置之一,工作原理為盤管管內流過冷凍水或熱水時與管外空氣換熱,使空氣被冷卻,除濕或加熱來調節室內的空氣參數,它是常用的供冷、供熱末端裝置.

風機盤管電源如何接線

風機盤管電源如何接線

按照風機盤管的說明書要求即可. 如果多臺風機盤管,可以用并聯電路接線,也可以單獨接線.

風機盤管怎么穿線

風機盤管四根線 零線 高中低,你吧零線接到公用線上,高中低和火線和零線 引下來到開關位置即可

風機盤管里怎么接電源,不接在在溫控器里的零火線,直接接在風機盤管上,怎么接?

零線直接接零,閥不用接,相線接高中低,接高就是高速,接低就是低俗,這樣的話就是不能調速,不能變頻,一樣用

臥式暗裝風機盤管電源怎么接

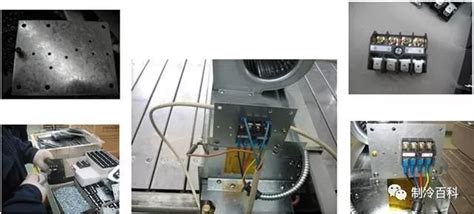

風機盤管有4個接線柱. 零線直接與電源零線相接,高中低三根線需要接到三速開關或溫控器的高中低三個接線端子上,通過三速開關或溫控器來控制和風機盤管的開閉及高中低檔的轉換. 風機盤管的電機功率很小,一般也就幾十瓦到1百多瓦,而風機盤管溫控器的額定電流是3A,足以承受風機盤管的工作. 更詳細的接線方式可以去沈陽萊珂暖通科技網看看,那里有詳細的介紹.

中央空調的風機盤管是怎么接線的

中央空調的風機盤管是怎么接線的:其實風機盤管接線也非常簡單,風機盤管只有一臺風機電機分三個檔位,再加上一個電子二通閥,總共也只有6根線,溫控器及風機盤管上都有接線線路圖.

中央空調風機盤管怎么接線,還有電磁閥

首先把說明書看清楚,明白他的接線線路;其次是按照火 地 零加上風速的高 、 中、 低進行線路思考,最后考慮開 關 的 接火線問題,千萬注意不能同時接一個線!如果有連控裝置就不要考慮是不是在一根線上了!

資料鏈接:

1、 風機盤管:是中央空調理想的末端產品,風機盤管用途廣泛,風機盤管控制多采用就地控制的方案分簡單控制和溫度控制兩種。簡單控制:使用三速開關直接手動控制風機的三速轉換與啟停。溫度控制:STC 系列溫控器根據設定溫度與實際檢測溫度的比較、運算,自動控制 STV 系列電動兩 / 三通閥的開閉;風機的三速轉換?;蛑苯涌刂骑L機的三速轉換與啟停,從而通過控制系統水流或風量達到恒溫的目的。

2、家用的連控裝置 風機盤接線圖:

3、電磁閥:是用電磁控制的工業設備,是用來控制流體的自動化基礎元件,屬于執行器,并不限于液壓、氣動。用在工業控制系統中調整介質的方向、流量、速度和其他的參數。電磁閥可以配合不同的電路來實現預期的控制,而控制的精度和靈活性都能夠保證。電磁閥有很多種,不同的電磁閥在控制系統的不同位置發揮作用,最常用的是單向閥、安全閥、方向控制閥、速度調節閥等。

4、電磁閥接線圖

風機盤管怎么安裝。

風機盤管是中央空調理想的末端產品,由熱交換器,水管,過濾器,風扇,接水盤,排氣閥,支架等組成,其工作原理是機組內不斷的再循環所在房間的空氣,使空氣通過冷水(熱水)盤管后被冷卻(加熱),以保持房間溫度的恒定。

風機盤管安裝流程為:施工準備——電機檢查試轉——表冷器檢查——打氣試壓——吊架安裝——風機盤管安裝——連結配管這幾大步驟。在風機盤管安裝的過程中有兩點需要牢記:

1、在安裝風機盤管時,風口表面應橫平豎直,必須緊貼墻面或裝飾面板,使其美觀大方;

2、出風口應設置在室內人員活動的主要場所,進排風口應無障礙物,兩者應有一定的間距,不能形成短路現象。

風機盤管支架固定安裝

1.風機盤管應設置獨立的支、吊架固定。

2.根據施工圖確定吊桿生根位置,生根一般采用膨脹螺栓。

3.按風機盤管不同的型號、重量,選取相應規格的吊桿。

4.減振吊架的安裝應符合設計要求。

風機盤管安裝要求

1.臥式風機盤管安裝的高度、位置應正確,吊桿與盤管連接應用雙螺母緊固找平,并在螺母上加3㎜厚的橡膠墊。

2.吊裝盤管應坡向水盤排水口。

3.暗裝的臥式風機盤管在吊頂處應留有檢查門,便于機組維修。

4.立式風機盤管安裝應牢固,位置及高度應正確。

風機盤管安裝注意事項:

1、搬運風機盤管機組應小心輕放,不得手執葉輪、蝸殼搬運風機盤管機組,以免葉輪變形。不得把進出水管作為搬運手柄。

2、吊裝時應保持風機盤管機組水平安裝以保證冷凝水的順利排放,接水管為下進上出水,螺紋連接應用生料帶以確保密 封。接管時應先從盤管進水一側接起,并采用軟管接頭,以保護風機盤管水接頭部不致扭傷。

3、風機盤管安裝時,進出水管管道應設閥門,以調節水量,也可配用電動閥用溫控器控制,電器的連接方法應嚴格按照 風機盤管機組電氣連接圖連接。

4、與風機盤管風機盤管機組連接的風管與水管的重量不得有風機盤管機組本身單獨承受。

5、通電運行前必須先清洗風機盤管機組,確保風機,水管及管路內無異物。

6、通水使用時必須打開風機盤管機組放棄閥,排清管內空氣,待有水流出時在關閉放氣閥。

7、風機盤管機組使用冷水溫度不低于5度,熱水溫度不低于80度,要求水質干凈,盡量使用軟質水。

8、根據使用現場情況定期清洗中央空調風機盤管過濾網及表冷器。

9、風機盤管機組停用時,冬季須注意防凍,以防管子凍裂。

三通閥風機盤管如接何線?接線盒上只有.四個接線注.高.中.低.零…?

風機盤管肯定只有4個接線柱,因為那是電機線. 零線直接與電源零線相接,高中低三根線需要接到三速開關或溫控器的高中低三個接線端子上了,通過三速開關或溫控器來控制和風機盤管的開閉及高中低檔的轉換. 更詳細的接線方式可以去沈陽萊珂暖通科技網看看,那里有詳細的介紹.
