光刻膠是什么東西?

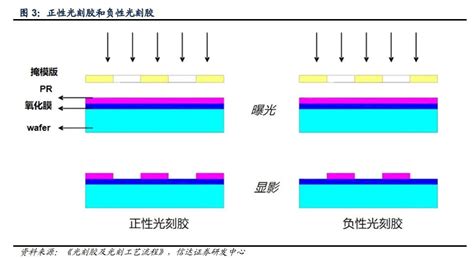

光刻膠又稱光致抗蝕劑,是指通過紫外光、電子束、離子束、X射線等的照射或輻射,其溶解度發生變化的耐蝕劑刻薄膜材料. 光刻膠按其形成的圖像分類有正性、負性兩大類.在光刻膠工藝過程中,涂層曝光、顯影后,曝光部分被溶解,未曝光部分留下來,該涂層材料為正性光刻膠.如果曝光部分被保留下來,而未曝光被溶解,該涂層材料為負性光刻膠.按曝光光源和輻射源的不同,又分為紫外光刻膠(包括紫外正、負性光刻膠)、深紫外光刻膠、X-射線膠、電子束膠、離子束膠等.光刻膠主要應用于顯示面板、集成電路和半導體分立器件等細微圖形加工作業.光刻膠生產技術較為復雜,品種規格較多,在電子工業集成電路的制造中,對所使用有嚴格的要求.
(8分)光刻膠是大規模集成電路、印刷電路板和激光制版技術中的關鍵材料.某一肉桂酸型光刻膠的主要成分A
(1) (1分) n + → + nH 2 O (2分) (2)加成(1分) (3) + n NaOH → (2分) 或 + n NaOH → (4)酸性(與氫氧化鈉、碳酸氫鈉反應)、不飽和性 (與溴水、H 2 、酸性KMnO 4 溶液反應)(2分) (1)根據高聚物單體的推斷方法,很容易回答(1)題. (2)比較A和B結構的差異,可知是A中的C=C鍵斷開成環,這是一個加成反應. (3)根據聚酯水解的規律,可寫出本小題的化學方程式. (4) B在酸性條件下水解得到的芳香族化合物是 ,它的性質具有酸性和不飽和性.
在正性光刻膠中,常用的光敏材料有哪些
曝光區的偶氨
什么是光刻膠以及光刻膠的種類
光刻膠是一種有機化合物，它受紫外光曝光后，在顯影液中的溶解度會發生變化。一般光刻膠以液態涂覆在硅片表面上，曝光后烘烤成固態。 1、光刻膠的作用： a、將掩膜板上的圖形轉移到硅片表面的氧化層中； b、在后續工序中，保護下面的材料（刻蝕或離子注入）。2、光刻膠的物理特性參數： a、分辨率（resolution）。區別硅片表面相鄰圖形特征的能力。一般用關鍵尺寸（CD，Critical Dimension）來衡量分辨率。形成的關鍵尺寸越小，光刻膠的分辨率越好。 b、對比度（Contrast）。指光刻膠從曝光區到非曝光區過渡的陡度。對比度越好，形成圖形的側壁越陡峭，分辨率越好。 c、敏感度（Sensitivity）。光刻膠上產生一個良好的圖形所需一定波長光的最小能量值（或最小曝光量）。單位：毫焦/平方厘米或mJ/cm2。光刻膠的敏感性對于波長更短的深紫外光（DUV）、極深紫外光（EUV）等尤為重要。 d、粘滯性/黏度（Viscosity）。衡量光刻膠流動特性的參數。粘滯性隨著光刻膠中的溶劑的減少而增加；高的粘滯性會產生厚的光刻膠；越小的粘滯性，就有越均勻的光刻膠厚度。光刻膠的比重（SG，Specific Gravity）是衡量光刻膠的密度的指標。它與光刻膠中的固體含量有關。較大的比重意味著光刻膠中含有更多的固體，粘滯性更高、流動性更差。粘度的單位：泊（poise），光刻膠一般用厘泊（cps，厘泊為1%泊）來度量。百分泊即厘泊為絕對粘滯率；運動粘滯率定義為：運動粘滯率=絕對粘滯率/比重。單位：百分斯托克斯（cs）＝cps/SG。 e、粘附性（Adherence）。表征光刻膠粘著于襯底的強度。光刻膠的粘附性不足會導致硅片表面的圖形變形。光刻膠的粘附性必須經受住后續工藝（刻蝕、離子注入等）。 f、抗蝕性（Anti-etching）。光刻膠必須保持它的粘附性，在后續的刻蝕工序中保護襯底表面。耐熱穩定性、抗刻蝕能力和抗離子轟擊能力。 g、表面張力（Surface Tension）。液體中將表面分子拉向液體主體內的分子間吸引力。光刻膠應該具有比較小的表面張力，使光刻膠具有良好的流動性和覆蓋。 h、存儲和傳送（Storage and Transmission）。能量（光和熱）可以激活光刻膠。應該存儲在密閉、低溫、不透光的盒中。同時必須規定光刻膠的閑置期限和存貯溫度環境。一旦超過存儲時間或較高的溫度范圍，負膠會發生交聯，正膠會發生感光延遲。3、光刻膠的分類 a、根據光刻膠按照如何響應紫外光的特性可以分為兩類：負性光刻膠和正性光刻膠。 負性光刻膠（Negative Photo Resist）。最早使用，一直到20世紀70年代。曝光區域發生交聯，難溶于顯影液。特性：良好的粘附能力、良好的阻擋作用、感光速度快；顯影時發生變形和膨脹。所以只能用于2μm的分辨率。 正性光刻膠（Positive Photo Resist）。20世紀70年代，有負性轉用正性。正性光刻膠的曝光區域更加容易溶解于顯影液。特性：分辨率高、臺階覆蓋好、對比度好；粘附性差、抗刻蝕能力差、高成本。 b、根據光刻膠能形成圖形的最小光刻尺寸來分：傳統光刻膠和化學放大光刻膠。 傳統光刻膠。適用于I線（365nm）、H線（405nm）和G線（436nm），關鍵尺寸在0.35μm及其以上。 化學放大光刻膠（CAR，Chemical Amplified Resist）。適用于深紫外線（DUV）波長的光刻膠。KrF（248nm）和ArF（193nm）。4、光刻膠的具體性質 a、傳統光刻膠：正膠和負膠。光刻膠的組成：樹脂（resin/polymer），光刻膠中不同材料的粘合劑，給與光刻膠的機械與化學性質（如粘附性、膠膜厚度、熱穩定性等）；感光劑，感光劑對光能發生光化學反應；溶劑（Solvent），保持光刻膠的液體狀態，使之具有良好的流動性；添加劑（Additive），用以改變光刻膠的某些特性，如改善光刻膠發生反射而添加染色劑等。 負性光刻膠。樹脂是聚異戊二烯，一種天然的橡膠；溶劑是二甲苯；感光劑是一種經過曝光后釋放出氮氣的光敏劑，產生的自由基在橡膠分子間形成交聯。從而變得不溶于顯影液。負性光刻膠在曝光區由溶劑引起泡漲；曝光時光刻膠容易與氮氣反應而抑制交聯。 正性光刻膠。樹脂是一種叫做線性酚醛樹脂的酚醛甲醛，提供光刻膠的粘附性、化學抗蝕性，當沒有溶解抑制劑存在時，線性酚醛樹脂會溶解在顯影液中；感光劑是光敏化合物（PAC，Photo Active Compound），最常見的是重氮萘醌（DNQ），在曝光前，DNQ是一種強烈的溶解抑制劑，降低樹脂的溶解速度。在紫外曝光后，DNQ在光刻膠中化學分解，成為溶解度增強劑，大幅提高顯影液中的溶解度因子至100或者更高。這種曝光反應會在DNQ中產生羧酸，它在顯影液中溶解度很高。正性光刻膠具有很好的對比度，所以生成的圖形具有良好的分辨率。 b、化學放大光刻膠（CAR，Chemical Amplified Resist）。樹脂是具有化學基團保護（t-BOC）的聚乙烯（PHS）。有保護團的樹脂不溶于水；感光劑是光酸產生劑（PAG，Photo Acid Generator），光刻膠曝光后，在曝光區的PAG發生光化學反應會產生一種酸。該酸在曝光后熱烘（PEB，Post Exposure Baking）時，作為化學催化劑將樹脂上的保護基團移走，從而使曝光區域的光刻膠由原來不溶于水轉變為高度溶于以水為主要成分的顯影液。化學放大光刻膠曝光速度非常
光刻膠~~光刻膠的概念是什么?
光刻膠
photoresist
又稱光致抗蝕劑，由感光樹脂、增感劑（見光譜增
感染料）和溶劑三種主要成分組成的對光敏感的混合液
體。感光樹脂經光照后，在曝光區能很快地發生光固化
反應，使得這種材料的物理性能，特別是溶解性、親合
性等發生明顯變化。經適當的溶劑處理，溶去可溶性部
分，得到所需圖像（見圖光致抗蝕劑成像制版過程）。
光刻膠廣泛用于印刷電路和集成電路的制造以及印刷制
版等過程。光刻膠的技術復雜，品種較多。根據其化學
反應機理和顯影原理，可分負性膠和正性膠兩類。光照
后形成不可溶物質的是負性膠；反之，對某些溶劑是不
可溶的，經光照后變成可溶物質的即為正性膠。利用這
種性能，將光刻膠作涂層，就能在硅片表面刻蝕所需的
電路圖形。基于感光樹脂的化學結構，光刻膠可以分為
三種類型。①光聚合型，采用烯類單體，在光作用下生
成自由基，自由基再進一步引發單體聚合，最后生成聚
合物，具有形成正像的特點。②光分解型，采用含有疊
氮醌類化合物的材料，經光照后,會發生光分解反應,由
油溶性變為水溶性，可以制成正性膠。③光交聯型，采
用聚乙烯醇月桂酸酯等作為光敏材料,在光的作用下,其
分子中的雙鍵被打開，并使鏈與鏈之間發生交聯，形成
一種不溶性的網狀結構，而起到抗蝕作用，這是一種典
型的負性光刻膠。柯達公司的產品KPR膠即屬此類。
感光樹脂在用近紫外光輻照成像時，光的波長會限
制分辨率（見感光材料）的提高。為進一步提高分辨率
以滿足超大規模集成電路工藝的要求，必須采用波長更
短的輻射作為光源。由此產生電子束、X 射線和深紫外
(＜250nm)刻蝕技術和相應的電子束刻蝕膠，X射線刻蝕
膠和深紫外線刻蝕膠，所刻蝕的線條可細至1□m以下。
http://www.adsonbbs.com/baike_detail.asp?id=68
光刻膠在接受一定波長的光或者射線時,會相應的發生一種光化學反應或者激勵作用。光化學反應中的光吸收是在化學鍵合中起作用的處于原子最外層的電子由基態轉入激勵態時引起的。對于有機物，基態與激勵態的能量差為3~6eV，相當于該能量差的光(即波長為0.2~0.4μm的光)被有機物強烈吸收，使在化學鍵合中起作用的電子轉入激勵態。化學鍵合在受到這種激勵時，或者分離或者改變鍵合對象，發生化學變化。電子束、X射線及離子束(即被加速的粒子)注入物質后，因與物質具有的電子相互作用，能量逐漸消失。電子束失去的能量轉移到物質的電子中，因此生成激勵狀態的電子或二次電子或離子。這些電子或離子均可誘發光刻膠的化學反應。
光刻膠就是ito導電膜嗎?那么沐里沐又是什么,起什么作用呢
光刻膠是光刻膠,ITO是ITO,兩回事.光刻膠(Photo resist,PR)是應用在光刻工藝中的,具備感光性,ITO(氧化銦錫)是電極材料,一般是在鍍膜工藝中沉積上去的. 沐里沐是鉬鋁鉬,是金屬電極的膜層材料. 在TFT制造中,鉬鋁鉬只是柵極源極最常見的材料而已,而柵極和源極是必要的.作為膜層材料,鍍膜肯定是一整層的,不過經過光刻和刻蝕工藝后,最終剩下的就是我們想要的圖案了.
