光纖收發器組網教程,光纖收發器組網教程視頻

如何應用光纖收發器實現長距離組網

如何應用光纖收發器實現長距離組網

1、光纖收發器需要一對,也就是兩個. 2、用來連接兩邊光纖,光纖收發器是有網絡接口的,直接從網絡接口練出網線即可使用. 3、光纖收發器只是起到一個信號轉換的作用.作用相當于交換機.

光纖收發器如何連接

光纖收發器如何連接

光纖收發器是一種將以太網電信號轉換成光信號或光信號轉換成以太網電信號的光電轉換設備,通過將電信號轉換為光信號在多模或單模光纖上傳輸,突破了電纜傳輸距離短的限制,使得以太網在保證高帶寬傳輸的前提下,利用光纖介質實現幾公里甚至上百公里的遠距離傳輸。

使用光纖收發器構造網絡能夠節省網絡投資。使用光纖收發器是現在在網絡設備價格昂貴的情況下,一種符合網絡現狀的良好的遠距離傳輸解決方案。

方法/步驟

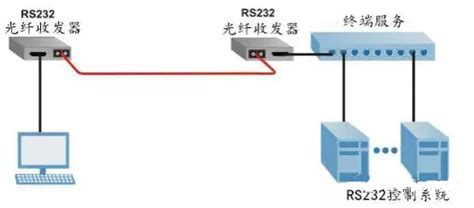

一、光纖收發器應用示意圖簡單如下圖。光纖都是一對的。從光收發電口出來就可以接上你的局域網。

二、各類型光纖收發器的面板結構圖(僅供參考,產品真實外觀以實物為準)如下圖。

面板上面寫著

PWR:電源指示燈

FX:光口鏈接/狀態指示燈

FX LINK/ACT:光口鏈接/狀態指示燈

FDX:光口工作模式指示燈

TX-100:電口信號指示燈

TX LINK/ACT:電鏈接/狀態指示燈

三、光纖收發器指示燈說明如下圖。

四、光纖接口的連接必須注意單模、多模匹配。一端收發器的發射口(TX)連接另一端收發器的接收口(RX)。光纖接口的主要類型為SC、ST、FC等。如果是單纖收發器則只有一個光口同時為TX和RX。

步驟閱讀

END

注意事項

如光纖收發器支持MDI/MDIX功能,則雙絞線類型不限。

最遠傳輸距離可達到120公里。

光纖收發器怎么連接路由器?

光纖收發器怎么連接路由器?

用光纖收發器就行了,辦公室一個收發器lan口用網線接到路由器的lan口上,你電腦出安個收發器lan口接你電腦網卡上就可以了. 只要光線沒問題就行了.不需要設置什么.

光纖收發器及局域網的組建

做起來不難,最好是用一個支持VLAN的網管型交換機(主交換) 光纖——–光纖收發器———-路由器WAN口 路由器LAN口—————–主交換機 主交換機劃分VLAN,交換機不同,設置方法也不一樣,可以根據LAN口來設置VLAN,比如一二號普通交換機連接至主交換的 1.2 口,可以把主交換的第一第二LAN口設置為VLAN1,另外幾個連接普通交換機的LAN口設置為VLAN2 注意:連接路由器的LAN口也要設置,以便VLAN1和VLAN2都可以同時訪問. 我說的不太清楚,你最好還是打主交換機的客服來求助,或者給你發一份配置說明書過去.

光纖接入局域網的設置及連接方法

將光纖收發器和路由器用一根網線連接,連接成功光纖收發器的六個燈會亮.然后在瀏覽器窗口的地址欄內輸入:192.168.1.1(tP-LINK)進入路由器設置界面,輸入網通或電信給你的IP,子網掩碼,網關參數,點下一步,完成,好了,接電腦的IP地址設置成自動獲取IP,將網線一端接路由器,另一端接機器的網卡上就可以了.

光纖收發器 – 連接無線路由器 – 交換機 – 無線路由器怎么連接

光貓-無線路由器1WAN口,路由器LAN口-交換機LAN口,交換機LAN口-無線路由器2WAN口 無線路由器1的設置:無線路由器2的設置:

光纖收發器的連接方法

常規接口SC/PC,還可以有LC;FC/ST接口的 單模雙纖 發射接對應的接收端口就可以 單模單纖只有接通就可

光纖收發器怎么連接網絡?有兩個端口插尾纖,分別為:1TX、1RX和2TX、2RX.還有5個口插網線的.

你好,你這個應該是2光5電的收發器,其實也可以叫交換機了,2個光口(雙纖),5點RJ45電口.你可以把它當做一個交換機一樣用,RJ45電口連接電腦或者其他交換機,光口也可以連接其他帶光口的交換機,TX連接對端RX,RX連接對端TX.因為我們也是做收發器的,對這個還是比較了解.

四芯單模光纖線纜怎樣連接收發器

1、光纜從室外進來,光纜要熔接在光纜盒里,也就是終端盒;2、光纜的熔接是門技術,需要把光纜剝開,用尾纖與光纜里的細纖維熔接,熔接好放在盒子里,這樣尾纖就出來了;3、光纖出來的頭接在ODF上(一種架子,用耦合器連接),架子的另一側也是用尾纖(說是光纖跳線也可以;4、其實尾纖就是做光纖跳線用的)出來,接在光纖收發器上,光纖收發器出網線連接路由器—-交換機—局域網—主機.5、光纖收發器上網各種設備連接的順序為光纜——終端盒——尾纖——耦合器——光纖跳線——光纖收發器.

請能幫我看看關于光纖收發器的光纖連接方法.

連接的時候是需要RX連TX TX連RX 是使用交叉連接的方法的. 連接單模單纖的收發器時需要用跟尾纖把光纖和收發器連接的.連接雙纖的話就需要2個跳線,把光纖和收發器連接.
