誰知道減震系統的工作原理，有圖解說最好
懸架系統中由于彈性元件受沖擊產生振動，為改善汽車行駛平順性，懸架中與彈性元件并聯安裝減振器，為衰減振動，汽車懸架系統中采用減振器多是液力減振器，其工作原理是當車架（或車身）和車橋間受振動出現相對運動時，減振器內的活塞上下移動，減振器腔內的油液便反復地從一個腔經過不同的孔隙流入另一個腔內。此時孔壁與油液間的摩擦和油液分子間的內摩擦對振動形成阻尼力，使汽車振動能量轉化為油液熱能，再由減振器吸收散發到大氣中。在油液通道截面和等因素不變時，阻尼力隨車架與車橋（或車輪）之間的相對運動速度增減，并與油液粘度有關。 減振器與彈性元件承擔著緩沖擊和減振的任務，阻尼力過大，將使懸架彈性變壞，甚至使減振器連接件損壞。因面要調節彈性元件和減振器這一矛盾。 (1) 在壓縮行程（車橋和車架相互靠近），減振器阻尼力較小，以便充分發揮彈性元件的彈性作用，緩和沖擊。這時，彈性元件起主要作用。 (2) 在懸架伸張行程中（車橋和車架相互遠離），減振器阻尼力應大，迅速減振。 (3) 當車橋（或車輪）與車橋間的相對速度過大時，要求減振器能自動加大液流量，使阻尼力始終保持在一定限度之內，以避免承受過大的沖擊載荷。 在汽車懸架系統中廣泛采用的是筒式減振器，且在壓縮和伸張行程中均能起減振作用叫雙向作用式減振器，還有采用新式減振器，它包括充氣式減振器和阻力可調式減振器。 雙向作用筒式減振器工作原理說明。在壓縮行程時，指汽車車輪移近車身，減振器受壓縮，此時減振器內活塞3向下移動。活塞下腔室的容積減少，油壓升高，油液流經流通閥8流到活塞上面的腔室（上腔）。上腔被活塞桿1占去了一部分空間，因而上腔增加的容積小于下腔減小的容積，一部分油液于是就推開壓縮閥6，流回貯油缸5。這些閥對油的節約形成懸架受壓縮運動的阻尼力。減振器在伸張行程時，車輪相當于遠離車身，減振器受拉伸。這時減振器的活塞向上移動。活塞上腔油壓升高，流通閥8關閉，上腔內的油液推開伸張閥4流入下腔。由于活塞桿的存在，自上腔流來的油液不足以充滿下腔增加的容積，主使下腔產生一真空度，這時儲油缸中的油液推開補償閥7流進下腔進行補充。由于這些閥的節流作用對懸架在伸張運動時起到阻尼作用。 由于伸張閥彈簧的剛度和預緊力設計的大于壓縮閥，在同樣壓力作用下，伸張閥及相應的常通縫隙的通道載面積總和小于壓縮閥及相應常通縫隙通道截面積總和。這使得減振器的伸張行程產生的阻尼力大于壓縮行程的阻尼力，達到迅速減振的要求。 下圖表示了奧迪100轎車前、后懸架減振器結構圖。其作用原理如前所述。
參考資料： http://hdwolf.vicp.net/Article_Show.asp?ArticleID=2203
汽車的減震結構
最常見的是液壓筒式避震 螺旋彈簧避震 鋼板彈簧避震.
減震器的種類都有什么
有液壓減震和氣壓減震. 希望我的回答能幫到您.如果有不明白歡迎繼續追問.祝您用車愉快!
常見汽車減震器有哪些？
液壓減震器 汽車懸架系統中廣泛采用液力減震器。其原理是，當車架與車橋做往復相對運動兒活塞在減震器的缸筒內往復移動時，減震器殼體內的油液便反復地從內腔通過一些窄小的孔隙流入另一內腔。此時，液體與內壁的摩擦及液體分子的內摩擦便形成對振動的阻尼力。
充氣式減震器
充氣式減震器是60年代以來發展起來的一種新型減震器。其結構特點是在缸筒的下部裝有一個浮動活塞，在浮動活塞與缸筒一端形成的一個密閉氣室種充有高壓氮氣。在浮動活塞上裝有大斷面的O型密封圈，它把油和氣完全分開。工作活塞上裝有隨其運動速度大小而改變通道截面積的壓縮閥和伸張閥。
當車輪上下跳動時，減震器的工作活塞在油液種做往復運動，使工作活塞的上腔和下腔之間產生油壓差，壓力油便推開壓縮閥和伸張閥而來回流動。由于閥對壓力油產生較大的阻尼力，使振動衰減。
阻力可調式減震器
裝有阻力可調式減震器的汽車的懸架一般用剛度可變的空氣彈簧作為彈性元件。其原理是，空氣彈簧若氣壓升高，則減震器氣室內的壓力也升高，由于壓力的改變而使油液的節流孔徑發生改變，從而達到改變阻尼剛度的目
減振器是汽車使用過程中的易損配件，減振器工作好壞，將直接影響汽車行駛的平穩性和其它機件的壽命，因此我們應使減振器經常處于良好的工作狀態。可用下列方法檢驗減振器的工作是否良好。
1．使汽車在道路條件較差的路面上行駛10km后停車，用手摸減振器外殼，如果不夠熱，說明減振器內部無阻力，減振器不工作。此時，可加入適當的潤滑油，再進行試驗，若外殼發熱，則為減振器內部缺油，應加足油；否則，說明減振器失效。
2．用力按下保險杠，然后松開，如果汽車有2～3次跳躍，則說明減振器工作良好。
3．當汽車緩慢行駛而緊急制動時，若汽車振動比較劇烈，說明減振器有問題。
4．拆下減振器將其直立，并把下端連接環夾于臺鉗上，用力拉壓減振桿數次，此時應有穩定的阻力 ，往上拉(復原)的阻力應大于向下壓時的阻力，如阻力不穩定或無阻力，可能是減振器內部缺油或閥門零件損壞，應進行修復或更換零件。[1-2]
減震器按結構分？
減震器的分類
減震器有許多種類，摩托車中絕大多數采用筒式減震器，只有極少數采用鋼板彈簧結構。筒式減震器的型式和品種很多，大體上有以下幾種類型：
1、根據安裝位置分，有前減震器和后減震器；
2、按結構形式分，有（a）伸縮管式前叉液力減震器（這是目前摩托車中使用最多的前減震器）；（b）搖臂式減震器；（c）搖臂杠桿垂直式中心減震器；（d）搖臂杠桿傾斜式中心減震器。
3、按油缸工作位置分，有（a）倒置式減震器（即油缸位置在上方，活塞桿在下方）；（b）正置式減震器（油缸位置在下方，活塞桿在上方）。
4、按工作介質分，有（a）彈簧式減震器；（b）彈簧—空氣阻尼式減震器（因空氣的阻尼力有限，減震效果也不太理想，一般只用于速度不高的輕便摩托車作后減震器）；（c）液力阻尼式減震器；（d）油—氣組合式前叉減震器。（e）充氮氣液壓減震器。
5、按衰減力方向分，有（a）單向作用減震器；（b）雙向作用減震器。
6、按負載調節式分，有（a）彈簧初始壓力調節式；（b）氣簧式；（c）安裝角度調節式。
世界各國摩托車廠家在相互競爭中，對摩托車的前懸掛裝置和后懸掛裝置的設計，投入較大且十分考究，采用了更為新穎的變直徑和變節距的彈性元件，如油壓阻尼器、油—氣調節裝置、負載調節裝置、搖臂杠桿式中心減震裝置等先進結構。這些新技術的普及，能迅速衰減因車速、負載及多種路況變化所帶來的沖擊和震動，將振抗自動地調節到最佳的技術狀態，極大地改善了摩托車的減震性能，不同程度地提高了摩托車乘騎的適應性、舒適性、平穩性和安全性。
電磁力減震器的原理應用優點

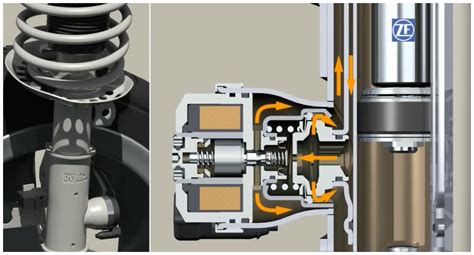

電磁減震器的結構圖電磁減震器(Electromagnetic Absorber)是利用電磁反應的一種新型智能化獨立懸架系統.它利用多種傳感器檢測路面狀況和各種行駛工況,傳輸給電子控制器ECU,控制電磁減震器瞬間做出反應,抑制振動,保持車身穩定,特別是在車速很高,突遇障礙物時更能顯出它的優勢.電磁減震器的反應速度高達1000 Hz,比傳統減震器快5倍,徹底解決了傳統減震器存在的舒適性和穩定性不能兼顧的問題,并能適應變化的行駛工況和任意道路激勵,即使是在最顛簸的路面,電磁減震器也能保證摩托車平穩行駛,代表了減震器發展的方向.
電動自行車減震器的構造
最多的就是鋼管里裝彈簧的這種.受到沖擊是彈簧被壓縮,起到緩沖的作用. 好一些的用阻尼橡膠代替彈簧.
摩托車前減震結構圖
廠家一定有.還有就是買減震的和維修鋪
有摩托車減震器構造分解圖嗎
調整的話，很麻煩，現有摩托車減震器的主體結構采用的是一次性鉚死的解構方式,如發生油封漏油,伸縮桿脫落,運動部件磨損等常見故障一般都不能進行修理,只得更換減震器.因為修理部嫌麻煩。
液壓式后減震器的結構同吸入式泵基本相似，不同之處只是液壓減震器的鋼體上端是封閉的，而閥門上留有小孔。當后輪遇到凸起的路面受到沖擊時，缸筒向上移動，活塞在內缸筒里相對往下移動。此時，活塞閥門被沖開向上，內缸筒腔內活塞下側的油不受任何阻力地流向活塞上側。同時，這一部分油也通過底部閥門上的小孔流入內、外缸筒之間的油腔內。這樣就有效地衰減了凹凸路面對車輛的沖擊負荷。而當車輪越過凸起地面往下落時，缸筒也會跟著往下運動，活塞就會相對于缸筒向上移動。當活塞向上移動時，油沖開底部的閥門流向內缸筒，同時內缸筒活塞上側的油經活塞閥門上的小孔流向下側。此時當油液流過小孔過程中，會受到很大的阻力，這樣就產生了較好的阻尼作用，起到了減震的目的。
你要調整后減震器，得先想辦法把彈簧壓下，用臺鉗或用長螺絲分別固定與減震器下孔和彈簧外罩，壓緊彈簧，我做過一個壓彈簧的工具，（我不知道咋畫圖）拆下彈簧。
減震油缸大多都是卯死的，用起子沿邊撬開，小心不要撬壞，還要自己卯上呢，旋下油缸上蓋，抽出心桿和活塞，你要想使減震器軟一些，不能用減少油量的辦法，也不要輕易更換彈簧
把活塞筏門上的小孔適當的用電鉆闊大兩三個，使減震油流通得順暢一點。
組裝好你的減震器，騎上試試。
10款寶馬3x減震器總成長什么樣子?誰知道它的結構圖?w

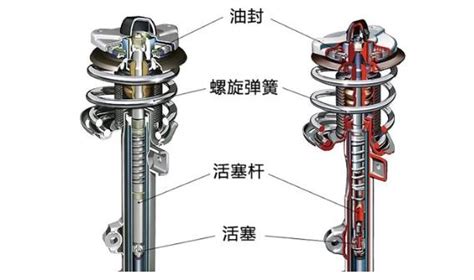

寶馬3x減震器總成外觀圖 不管是寶馬減震器總成還是其他汽車品牌的減震器總成,其結構都是一樣的.減震器總成組成結構:減震器、下彈簧墊、防塵套、彈簧、減震墊、上彈簧墊、彈簧座、軸承、頂膠、螺母構成.
