離心泵由哪幾個部分組成
離心泵（centrifugalpump）是指靠葉輪旋轉時產生的離心力來輸送液體的泵。離心泵是利用葉輪旋轉而使水發生離心運動來工作的。水泵在啟動前，必須使泵殼和吸水管內充滿水，然后啟動電機，使泵軸帶動葉輪和水做高速旋轉運動，水發生離心運動，被甩向葉輪外緣，經蝸形泵殼的流道流入水泵的壓水管路。

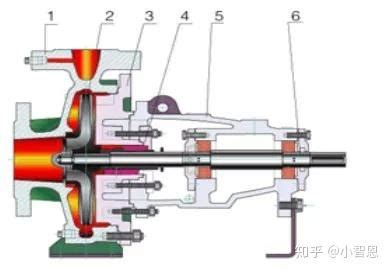

離心泵的基本構造是由六部分組成的分別是葉輪，泵體，泵軸，軸承，密封環，填料函。
1、葉輪是離心泵的核心部分，它轉速高出力大，葉輪上的葉片又起到主要作用，葉輪在裝配前要通過靜平衡實驗。葉輪上的內外表面要求光滑，以減少水流的摩擦損失。
2、泵體也稱泵殼，它是水泵的主體。起到支撐固定作用，并與安裝軸承的托架相連接。
3、泵軸的作用是借聯軸器和電動機相連接，將電動機的轉矩傳給葉輪，所以它是傳遞機械能的主要部件。
4、滑動軸承使用的是透明油作潤滑劑的，加油到油位線。太多油要沿泵軸滲出，太少軸承又要過熱燒壞造成事故！在水泵運行過程中軸承的溫度最高在85度，一般運行在60度左右。
5、密封環又稱減漏環。
6、填料函主要由填料、水封環、填料筒、填料壓蓋、水封管組成。填料函的作用主要是為了封閉泵殼與泵軸之間的空隙，不讓泵內的水流流到外面來也不讓外面的空氣進入到泵內。始終保持水泵內的真空！當泵軸與填料摩擦產生熱量就要靠水封管住水到水封圈內使填料冷卻！保持水泵的正常運行。所以在水泵的運行巡回檢查過程中對填料函的檢查是特別要注意！在運行600個小時左右就要對填料進行更換。
離心泵的結構?
離心泵的基本構造離心泵的種類有很多,圖1—1所示為單級單吸式離心泵的基本構造,主要包括蝸殼形的泵殼、泵軸、葉輪、吸水管、壓水管、底閥、控制閥門、灌水漏斗和泵座. 圖1—1 單級單吸式離心泵構造 1一泵殼;2一泵軸;3葉輪;4一吸水管;5一壓水管;6一底閻;7控制閥門;8灌水漏斗;9泵座
離心泵的結構及原理
液氨泵的工作原理
誰知道離心泵里面有哪些部件,都各有什么作用.!!高手幫忙.謝謝了.!!!!
離心泵里面有:葉輪(給水增壓加速),軸(傳輸動力),軸套(保護軸的磨損),軸承(固定軸的軸向運動,軸承間的調節軸套),鍵(把軸的扭矩傳給葉輪并以固定),拼帽與止動墊圈(固定葉輪與軸的軸向運動),填料函(密封水從軸處外泄,其有動密封與靜密封),密封圈(減少出口高壓水回到進口低壓處),泵外面有泵體、泵蓋、聯軸器、泵座等.

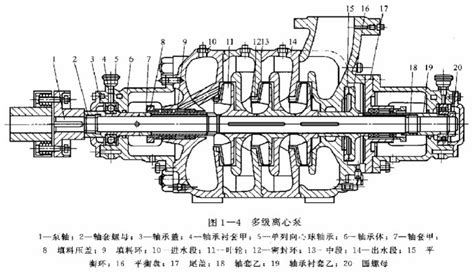

離心泵內部結構圖
5級的離心泵.
這圖片的不太會標注呀
離心泵泵體常見的結構有哪幾種?
離心泵泵體是泵結構的中心，也叫蝸殼或泵殼，其型式也比較多。 1、水平剖分式 這種型式的泵殼是在通過軸心的水平剖分面上分開。拆卸泵殼時與吸入、排出管道無關，維修比較方便。 2、垂直剖分式 這種型式的泵殼是在垂直軸心的垂直面上剖分，不易泄漏，但在維修時必須拆卸進口管道，所以維修不如水平剖分式泵殼方便。 3、傾斜剖分式 這種型式的泵殼是從前端吸入，上面排出，泵殼在通過軸心的傾斜面上剖分，不拆卸吸入和排出管道，只拆開上半部，泵殼即可檢修內部。 4、筒體式 這種型式的泵是把泵殼制作成筒體式的，對于壓力非常高的泵，用單層泵體難以承受其壓力，所以采用雙層泵體。筒體式泵殼能承受較高壓力，其內安裝水平剖分式或 垂直剖分式的轉子，在化肥裝置中高壓的鍋爐給水泵多是筒體式多級離心泵。 若按泵殼的支承型式可分為標準支承式、中心支承式、懸臂式、管道式、懸掛式。 1、標準支承式 這種型式的泵，一般是臥式，在泵體兩側帶有支腳，支腳用螺栓固定在底座上。 2、中心支承式 這種型式的泵，泵殼下側的支腳安裝在底座上，可適應輸送高溫流體而造成熱膨脹應力的影響。 3、懸臂式 這種型式的泵，泵殼是一整體，并將泵體與吸入蓋的組合件安裝在軸承托架上。結構緊湊，拆卸方便。 4、管道式 這種型式的泵是作為管道的一部分和管道聯接在一起的，并由管道支承。檢修時，不需拆下與管道聯接的泵體，就可以檢修離心泵的轉子和電動機。 5、懸掛式 這種型式的泵是泵殼裝在排出管道上，泵殼在排出管以下部分懸掛在吸入容器上，泵殼是垂直剖分式的。
離心式水泵的工作原理,和揚程有哪些?帶圖解
分進水口和出水口,通過葉輪的旋轉,使出口的壓力高,進口的壓力低.形成壓力差!離心泵不能空吸,在工作時,先要灌引水,就是在泵里面灌水!吸入空氣后,空轉.
離心泵的主要部件有
(轉子部分)、(泵殼)、(軸向力平衡裝置)、(密封裝置)、(冷卻裝置)和(軸承部分).
自吸式離心泵結構？
我們一般的自吸式離心泵 的基本構造是由六部分組成的分別是葉輪，泵體，泵軸，軸承，密封環，填料函?！獊碜陨虾ｊ柟獗脴I(yè)。
1、葉輪是離心泵的核心部分，它轉速比較高出力比較大，葉輪上的葉片又起到主要作用，葉輪在裝配前要通過靜平衡實驗。葉輪上的內外表面要求光滑，以減少水流的摩擦損失。
2、泵體也稱泵殼，它是自吸式離心泵的主體。起到支撐固定作用，并與安裝軸承的托架相連接。
3、泵軸的作用是借聯軸器和電動機相連接，將電動機的轉距傳給葉輪，所以它是傳遞機械能的主要部件。
4、軸承是套在泵軸上支撐泵軸的構件，有滾動軸承和滑動軸承兩種。
5、密封環又稱減漏環。葉輪進口與泵殼間的間隙過大會造成泵內高壓區的水經此間隙流向低壓區，影響泵的出水量，效率降低!間隙過小會造成葉輪與泵殼摩擦產生磨損。
6、填料函主要由填料，水封環，填料筒，填料壓蓋，水封管組成。
離心泵由那些部分組成?
離心泵的主要過流部件有吸水室、葉輪和壓水室.吸水室位于葉輪的進水口前面,起到把液體引向葉輪的作用;壓水室主要有螺旋形壓水室(蝸殼式)、導葉和空間導葉三種形式;葉輪是泵的最重要的工作元件,是過流部件的心臟,葉輪由蓋板和中間的葉片組成.
