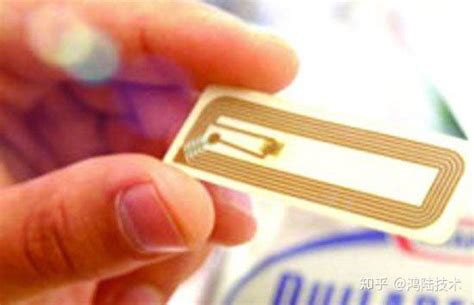

RFID芯片是什么？
條形碼專利是在1952年頒發的，自那以后，其使用非常廣泛，尤其是雜貨店和百貨大樓內。我們大多數人并未注意到早在上世紀50年代前就有了條形碼，因此普遍認為它還是一種新技術。現在有了一種新技術，即RFID標簽，條形碼即將退出歷史舞臺。 RFID芯片已成為我們日常生活中的重要組成部分，信不信由你。這是因為人類總是渴望采用更好更先進的技術。RFID技術是1969年發明的，在1973年頒發了專利。RFID標簽實際上就是微芯片。RFID芯片是一種轉發器，或者我們所謂的發射器/應答器。它總是準備好接收收發信機或RFID閱讀器發射的無線信號。RFID芯片接收到特定的無線信號后會作出應答，即將自己的獨特ID代碼發回給收發信機。大多數RFID芯片自身不帶電池，總是在無線信號將它們喚醒并請求應答之后開始工作。 與條形碼相比，RFID芯片有著多方面的優勢。如何放置RFID芯片方面沒有任何限制。RFID芯片的唯一要求是它必須放置在閱讀器的覆蓋范圍內，不能被水或金屬隔開。RFID芯片有一種讀寫保護功能，RFID標簽中保存的數據只能由授權的用戶讀取或修改。RFID芯片可分為2大類，即采用無源技術的芯片和采用有源技術的芯片。 早期，RFID芯片的制作成本很高，但有關專家預測，它們的價格遲早會降低。RFID芯片可用于大多數物品，甚至可用于地球上的生物。 RFID芯片被普遍用于安全領域，如在機場系到行李和物品上，以減少行李丟失，在發生任何技術故障時簡化對行李的跟蹤。在客戶的飛行計劃發生變化時，RFID芯片還可幫助工作人員修改行李的運輸行程。 目前有幾家著名生產商和零售商利用RFID芯片來管理供應鏈流程：從生產到裝運，再到貨物擺放到商店的貨架上。例如，美國最大的雇主之一RetailGiant采用“智能貨架”，可自動提醒管理員和工作人員補充貨架上的物品。沃爾瑪等大型超市希望所有供應商都支持RFID跟蹤，以便他們將RFID閱讀器指向任何密封的貨物包裝箱后就可以知道其中的貨物而不必打開每個包裝箱或使用條形碼掃描儀。 此外，各大銀行也嘗試發行新的Visa卡，將智能卡和RFID芯片的優勢結合在一起，在不需要任何現金或硬幣的情況下輕松完成交易。這些智能卡也可以安裝到手機或其它電子設備中，幫助用戶支付停車費或購買商品而不需要掏錢包。使用RFID芯片跟蹤資產可減少資產丟失或放錯位置的情況，同時提高這些物品的安全性。RFID芯片的使用可提高敏感物品的安全性，可用作額外的驗證手段。
常用的 RFID 標簽芯片有哪幾種
無源RFID標簽收到讀寫器發送射頻信號后,激活內部電路,內部電路開始工作.(空口協議之前會發一段高電平用于激活).讀寫器發送的波是嚴格按照協議的編碼格式進行編碼的,標簽電路工作后,內部的芯片會進行解碼,并按要求進行回應.有源RFID標簽,不需要被激活,直接接收讀寫器發送的射頻信號,進行解碼然后回應.
UHF RFID 標簽芯片有哪些
Impinj的Monza系列芯片,現在已經出到了Monza5.Monza4D/4E/4DQT等不同牌號具有不同的應用范圍. Alien的Higgs 系列標簽,牌號有H2、H3、H4系列芯片 NXP的S70等等 其他的芯片就不一一列數了,如果需要更詳細的,可以給我消息.謝謝!
rfid標簽是什么？
RFID是Radio
Frequency
Identification的縮寫，即射頻識別，俗稱電子標簽。
什么是RFID技術？
RFID射頻識別是一種非接觸式的自動識別技術，它通過射頻信號自動識別目標對象并獲取相關數據，識別工作無須人工干預，可工作于各種惡劣環境。RFID技術可識別高速運動物體并可同時識別多個標簽，操作快捷方便。
RFID是一種簡單的無線系統，只有兩個基本器件，該系統用于控制、檢測和跟蹤物體。系統由一個詢問器（或閱讀器）和很多應答器（或標簽）組成。
什么是RFID的基本組成部分？
標簽(Tag)：由耦合元件及芯片組成，每個標簽具有唯一的電子編碼，附著在物體上標識目標對象；
閱讀器(Reader)：讀取(有時還可以寫入)標簽信息的設備，可設計為手持式或固定式；
天線(Antenna)：在標簽和讀取器間傳遞射頻信號。
RFID技術的基本工作原理是什么？
RFID技術的基本工作原理并不復雜：標簽進入磁場后，接收解讀器發出的射頻信號，憑借感應電流所獲得的能量發送出存儲在芯片中的產品信息（Passive
Tag，無源標簽或被動標簽），或者主動發送某一頻率的信號（Active
Tag，有源標簽或主動標簽）；解讀器讀取信息并解碼后，送至中央信息系統進行有關數據處理。
一套完整的RFID系統,
是由閱讀器(Reader)與電子標簽(TAG)也就是所謂的應答器(Transponder)及應用軟件系統三個部份所組成,
其工作原理是Reader
發射一特定頻率的無線電波能量給Transponder,
用以驅動
Transponder電路將內部的數據送出，此時
Reader
便依序接收解讀數據,
送給應用程序做相應的處理。
以RFID
卡片閱讀器及電子標簽之間的通訊及能量感應方式來看大致上可以分成,
感應偶合(Inductive
Coupling)
及后向散射偶合(Backscatter
Coupling)兩種,
一般低頻的RFID大都采用第一種式,
而較高頻大多采用第二種方式。
閱讀器根據使用的結構和技術不同可以是讀或讀/寫裝置，是RFID系統信息控制和處理中心。閱讀器通常由耦合模塊、收發模塊、控制模塊和接口單元組成。閱讀器和應答器之間一般采用半雙工通信方式進行信息交換，同時閱讀器通過耦合給無源應答器提供能量和時序。
在實際應用中，可進一步通過Ethernet或WLAN等實現對物體識別信息的采集、處理及遠程傳送等管理功能。應答器是RFID系統的信息載體，目前應答器大多是由耦合原件（線圈、微帶天線等）和微芯片組成無源單元。
是什么讓零售商如此推崇RFID？
據Sanford
C.
Bernstein公司的零售業分析師估計，通過采用RFID，沃爾瑪每年可以節省83.5億美元，其中大部分是因為不需要人工查看進貨的條碼而節省的勞動力成本。盡管另外一些分析師認為80億美元這個數字過于樂觀，但毫無疑問，RFID有助于解決零售業兩個最大的難題：商品斷貨和損耗（因盜竊和供應鏈被攪亂而損失的產品），而現在單是盜竊一項，沃爾瑪一年的損失就差不多有20億美元，如果一家合法企業的營業額能達到這個數字，就可以在美國1000家最大企業的排行榜中名列第694位。研究機構估計，這種RFID技術能夠幫助把失竊和存貨水平降低25%。
RFID是什么
射頻識別即RFID(Radio Frequency IDentification)技術,又稱電子標簽、無線射頻識別,是一種通信技術,可通過無線電訊號識別特定目標并讀寫相關數據,而無需識別系統與特定目標之間建立機械或光學接觸.RFID是一種簡單的無線系統,只有兩個基本器件,該系統用于控制、檢測和跟蹤物體.系統由一個詢問器(或閱讀器)和很多應答器(或標簽)組成.RFID的基本組成部分 標簽(Tag):由耦合元件及芯片組成,每個標簽具有唯一的電子編碼,附著在物體上標識目標對象 閱讀器(Reader):讀取(有時還可以寫入)標簽信息的設備,可設計為手持式或固定式; 天線(Antenna):在標簽和讀取器間傳遞射頻信號.
RFID基本原理是什么?
RFID射頻標簽是承印物與電子技術的一個典型組合應用.其在承印物上就包含了存有產品信息的IC芯片與天線組成的射頻電路,通過天線接收來自專用閱讀器所發射的射頻信號,并應答出標簽芯片中所包含的數據信息,也可送入主計算機進行處理,從而實現產品非接觸式的識別、查找與管理,打破了傳統條形碼識別的局限性.因為RFID有移動數據庫的特性,所以有人說,RFID有可能發展成為今后全球商品或物流中最廣為采用的技術之一.
何為RFID電子標簽
鈞普電子標簽對RFID電子標簽全部解釋說明如下：
射頻識別，RFID（Radio Frequency Identification）技術，又稱無線射頻識別，是一種通信技術，可通過無線電訊號識別特定目標并讀寫相關數據，而無需識別系統與特定目標之間建立機械或光學接觸。
射頻的話，一般是微波，1-100GHz，適用于短距離識別通信。
RFID讀寫器也分移動式的和固定式的，目前RFID技術應用很廣，如：圖書館，門禁系統，食品安全溯源等。
無線電的信號是通過調成無線電頻率的電磁場，把數據從附著在物品上的標簽上傳送出去，以自動辨識與追蹤該物品。某些標簽在識別時從識別器發出的電磁場中就可以得到能量，并不需要電池；也有標簽本身擁有電源，并可以主動發出無線電波（調成無線電頻率的電磁場）。標簽包含了電子存儲的信息，數米之內都可以識別。與條形碼不同的是，射頻標簽不需要處在識別器視線之內，也可以嵌入被追蹤物體之內。
許多行業都運用了射頻識別技術。將標簽附著在一輛正在生產中的汽車，廠方便可以追蹤此車在生產線上的進度。倉庫可以追蹤藥品的所在。射頻標簽也可以附于牲畜與寵物上，方便對牲畜與寵物的積極識別（積極識別意思是防止數只牲畜使用同一個身份）。射頻識別的身份識別卡可以使員工得以進入鎖住的建筑部分，汽車上的射頻應答器也可以用來征收收費路段與停車場的費用。
某些射頻標簽附在衣物、個人財物上，甚至于植入人體之內。由于這項技術可能會在未經本人許可的情況下讀取個人信息，這項技術也會有侵犯個人隱私憂患。
RFID電子標簽和普通的電子標簽有什么區別
RFID電子標簽里面含有RFID芯片和天線 可以用無線射頻識別的方式識別 普通的標簽就紙和膠 一般在上面打印條碼 用條碼掃描槍識別
何謂RFID無源系統，簡述其工作原理
RFID射頻識別是一種非接觸式的自動識別技術，它通過射頻信號自動識別目標對象并獲取相關數據，識別工作無須人工干預，可工作于各種惡劣環境。RFID技術可以識別高速運動物體并可同時識別多個標簽， 操作快捷方便。
1.2 RFID的基本組成部分
最基本的RFID應用系統由三部分組成：
A 標簽(Tag) B 閱讀器(Reader) C 天線(Antenna)
1.3 無源RFID的基本原理
讀寫器通過發射天線發射一定頻率的射頻信號，當標簽進入發射天線工作區域時產生感應電流，標簽獲得能量被激活；標簽將自身編碼等信息通過天線發送出去；系統接收天線接收從標簽發送過來的載波信號，經天線調節器傳送到讀寫器，讀寫器對接收到的信號進行解調之送到后臺主系統進行相關處理；主系統根據邏輯運算判斷該卡的合法性，根據不同的設定進行相關的處理，并通過天線修改標簽的內部信息（可讀寫標簽）。
信息處理系統
閱 讀 器
應用程序接口（API） 空中接口
RFID工作原理
1.4 各組成部分的介紹
1） 電子標簽
電子標簽附著在待識別的物品上，是射頻識別系統真正的數據載體，當標簽進入天線有效覆蓋區域內無源標簽就能從天線發出的電磁場中獲得能量，從而被激活。一般情況下，電子標簽由標簽天線和標簽專用芯片組成。 2）閱讀器
當附著有電子標簽的待識別物品通過其讀出范圍內時，閱讀器自動以無接觸的方式將電子標簽中的約定識別信息取出，從而實現自動識別物品或自動收集物品標識信息的功能。典型的閱讀器包含有高頻模塊(發送器和接收器)、控制單元以及閱讀器天線。 3）天線
天線及空間信道天線用于發射信號來形成有效的電磁場覆蓋區域和接收標簽的返回信號。針對無源標簽的任務有兩個：一是通過電磁場耦合向標簽提供能量，二是通過電磁耦合在標簽與閱讀器之間建立傳送數據的通道。
在RFID系統中應該使用方向性天線，它與全向天線相比具有更少的輻射模式和返回損耗的干擾。天線類型的選擇必須使它的阻抗與自由空間和ASIC（為專
門目的所設計的集成電路）相匹配。
2 無源RFID的數據與能量傳輸
2.1 閱讀器與電子標簽之間的耦合類型
1） 電感耦合
一種變壓器模型，通過空間高頻交變磁場實現耦合，所依據的是電磁感應原理。適用于中低頻。例如：125KHZ，225KHZ，13.56MHZ等。作用距離有限。
電感耦合
2） 電磁反向散射耦合
雷達原理模型，碰到目標后反射同時攜帶回目標信息，依據的是電磁波的空間傳播規律。適用于高頻、微波工作的遠距離射頻識別系統。常用的頻率有433MHZ，915MHZ，2.45GHZ，5.8GHZ等。作用距離可達3-10m。根據本方案的應用需求選用電磁反向散射耦合。
電磁反向散射耦合
利用電磁反向散射耦合的反向散射調制技術是指無源RFID將數據發揮閱讀器所采用的方式。標簽返回數據的方式是控制天線的阻抗，方法有多種，都是基于一種阻抗開關的方法。實際采用的阻抗開關有，變容二極管、邏輯門與高速開關等。
RFID電子標簽電路組成及原理
一個完整超高頻無源RFID標簽由天線和標簽芯片兩部分組成，其中，標簽芯片一般包括以下幾部分電路：
– 電源恢復電路
– 電源穩壓電路
– 反向散射調制電路
– 解調電路
– 時鐘恢復/產生電路
– 啟動信號產生電路
– 參考源產生電路
– 控制單元
– 存儲器
電源恢復電路
電源恢復電路將RFID標簽天線所接收到的超高頻信號通過整流、升壓等方式轉換為直流電壓，為芯片工作提供能量。
電源恢復電路具有多種可行的電路結構。如圖2所示是目前常用的幾種電源恢復電路[3][4]。
在這些電源恢復電路中，并不存在最理想的電路結構，每種電路都有各自的優點及缺陷[3]。在不同的負載情況、不同的輸入電壓情況、不同的輸出電壓要求以及可用的工藝條件下，需要選擇不同的電路以使其達到最優的性能。圖2(a)所示的多級二極管倍壓電路，一般采用肖特基勢壘二極管。它具有倍壓效率高、輸入信號幅度小的優點，應用十分廣泛[5]。但是，一般代工廠的普通CMOS工藝不提供肖特基勢壘二極管，在工藝的選擇上會給設計者帶來麻煩。圖2(b)是用接成二極管形式的PMOS管來代替肖特基二極管，避免了工藝上的特殊要求。這種結構的倍壓電路需要有較高的輸入信號幅度，在輸出電壓較高時具有較好倍壓效率。圖2(c)是傳統的二極管全波整流電路。與Dickson倍壓電路相比，倍壓效果更好，但引入了更多的二極管元件，功率轉換效率一般略低于Dickson倍壓電路。另外，由于它的天線輸入端與芯片地分離，從天線輸入端向芯片看去，是一個電容隔直的全對稱結構，避免了芯片地與天線的相互影響，適合于與對稱天線（例如偶極子天線）相接。圖2(d)是許多文獻提出的全波整流電路的CMOS管解決方案[4]。在工藝受限的情況下，可以獲得較好的功率轉換效率，并且對輸入信號幅度的要求也相對較低[3]。 在一般的無源UHF RFID標簽的應用中，出于成本的考慮，希望芯片電路適合于普通CMOS工藝的制造。而遠距離讀寫的要求對電源恢復電路的功率轉換效率提出了較高的要求。為此，很多設計者采用標準CMOS工藝來實現肖特基勢壘二極管[6]，從而可以方便地采用多級Dickson倍壓電路結構來提高電源轉換的性能[3]。圖3所示是普通CMOS工藝制造的肖特基二極管結構示意圖。在設計中，不需要更改工藝步驟和掩膜板生成規則，只需在版圖上作一些修改，就可以制作出肖特基二極管。
圖4所示是在UMC 0.18um CMOS工藝下設計的幾種肖特基二極管的版圖。它們的直流特性測試曲線如圖5所示。從直流特性的測試結果上可以看到，標準CMOS工藝制造的肖特基二極管具有典型的二極管特性，并且開啟電壓只有0.2V左右，非常適合應用于RFID標簽。
3 電源穩壓電路
在輸入信號幅度較高時，電源穩壓電路必須能保證輸出的直流電源電壓不超過芯片所能承受的最高電壓；同時，在輸入信號較小時，穩壓電路所消耗的功率要盡量的小，以減小芯片的總功耗。
從穩壓原理上看，穩壓電路結構可以分為并聯式穩壓電路和串聯式穩壓電路兩種。并聯式穩壓電路的基本原理如圖6所示。
在RFID標簽芯片中，需要有一個較大電容值的儲能電容存儲足夠的電荷以供標簽在接收調制信號時，仍可在輸入能量較小的時刻（例如OOK調制中無載波發出的時刻），維持芯片的電源電壓。如果輸入能量過高，電源電壓升高到一定程度，穩壓電路中電壓感應器將控制泄流源將儲能電容上的多余電荷釋放掉，以此達到穩壓的目的。圖7是其中一種并聯型穩壓電路。三個串聯的二極管D1、D2、D3與電阻R1組成電壓感應器，控制泄流管M1的柵極電壓。當電源電壓超過三個二極管開啟電壓之和后，M1柵極電壓升高，M1導通，開始對儲能電容C1放電。
另外一類穩壓電路的原理則是采用串聯式的穩壓方案。它的原理圖如圖8所示。基準電壓源是被設計成一個與電源電壓無關的參考源。輸出電源電壓經電阻分壓后與基準電壓相比較，通過運算放大器放大其差值來控制M1管的柵極電位，使得輸出電壓與參考源基本保持相同的穩定狀態。
這種串聯型穩壓電路可以輸出較為準確的電源電壓，但是由于M1管串聯在未穩壓電源與穩壓電源之間，在負載電流較大時，M1管上的壓降會造成較高的功耗損失。因此，這種電路結構一般應用于功耗較小的標簽電路中。
4 調制與解調電路
A．解調電路
出于減小芯片面積和功耗的考慮，目前大部分無源RFID標簽均采用了ASK調制。對于標簽芯片的ASK解調電路，常用的解調方式是包絡檢波的方式，如圖9所示[1]。
包絡檢波部分與電源恢復部分的倍壓電路基本相同，但是不必提供大的負載電流。在包絡檢波電路的末級并聯一個泄電流源。當輸入信號被調制時，輸入能量減小，泄流源將包絡輸出電壓降低，從而使得后面的比較器電路判斷出調制信號。由于輸入射頻信號的能量變化范圍較大，泄流源的電流大小必須能夠動態的進行調整，以適應近場、遠場不同場強的變化。例如，如果泄流電源的電流較小，在場強較弱時，可以滿足比較器的需要，但是當標簽處于場強很強的近場時，泄放的電流將不足以使得檢波后的信號產生較大的幅度變化，后級比較器無法正常工作。
在輸入載波未受調制時，泄流管M1的柵極電位與漏極電位相同，形成一個二極管接法的NMOS管，將包絡輸出鉗位在M1的閾值電壓附近，此時輸入功率與在M1上消耗的功率相平衡；當輸入載波受調制后，芯片輸入能量減小，而此時由于延時電路R1、C1的作用，M1的柵極電位仍然保持在原有電平上，M1上泄放的電流仍保持不變，這就使得包絡輸出信號幅度迅速減小；同樣，在載波恢復后，R1和C1的延時使得包絡輸出可以迅速回復到原有高電平。采用這種電路結構，并通過合理選擇R1、C1的大小以及M1的尺寸，即可滿足在不同場強下解調的需要。
包絡輸出后面所接的比較器電路也有多種可以選擇的方案，常用的有遲滯比較器、運算放大器等。也可以簡化為用反相器來實現。
B．調制電路
無源UHF RFID標簽一般采用反向散射的調制方法，即通過改變芯片輸入阻抗來改變芯片與天線間的反射系數，從而達到調制的目的。一般設計天線阻抗與芯片輸入阻抗使其在未調制時接近功率匹配，而在調制時，使其反射系數增加。常用的反向散射方法是在天線的兩個輸入端間并聯一個接有開關的電容，如圖11所示，調制信號通過控制開關的開啟，決定了電容是否接入芯片輸入端，從而改變了芯片的輸入阻抗。 5 啟動信號產生電路
電源啟動復位信號產生電路在RFID標簽中的作用是在電源恢復完成后，為數字電路的啟動工作提供復位信號。它的設計必須要考慮以下幾點問題[7]：
– 如果電源電壓上升時間過長，會使得復位信號的高電平幅度較低，達不到數字電路復位的需要；
– 啟動信號產生電路對電源的波動比較敏感，有可能因此產生誤動作；
– 靜態功耗必須盡可能的低。
通常，無源RFID標簽進入場區后，電源電壓上升的時間并不確定，有可能很長。這就要求設計的啟動信號產生電路產生啟動信號的時刻與電源電壓相關。圖12所示是一種常見的啟動信號產生電路[8]。
它的基本原理是利用電阻R0和NMOS管M1組成的支路產生一個相對固定的電壓Va，當電源電壓vdd超過NMOS管的閾值電壓后，Va電壓基本保持不變。隨著vdd的繼續升高，當電源電壓達到Va＋|Vtp|時，PMOS管M0導通使得Vb升高，而此前由于M0截止，Vb一直處于低電平。
這種電路的主要問題是存在著靜態功耗。并且由于CMOS工藝下MOS管的閾值電壓隨工藝的變化比較大，容易受工藝偏差的影響。因此，利用pn結二極管作啟動電壓的產生會大大減小工藝的不確定性，如圖13所示。
當VDD上升到兩個pn結二極管的開啟電壓之前，PMOS管M0柵極與電源電壓相等，PMOS管關斷，此時電容C1上的電壓為低電平。當VDD 上升到超過兩個二極管閾值電壓后，M0開始導通，而M1柵極電壓保持不變，流過M1的電流保持不變，電容C1上電壓逐漸升高，當其升高到反相器發生翻轉后，就產生了啟動信號。因此，這種電路產生啟動信號的時間取決于電源電壓是否達到兩個二極管的閾值電壓，具有較高的穩定性，避免了一般啟動電路在電源電壓上升過慢時，會導致開啟信號出現過早的問題。
如果電源電壓上升的時間過快，電阻R1和M0的柵電容構成了低通延時電路，會使得M0的柵極電壓不能迅速跟上電源電壓的變化，仍然維持在低電平上，這時M0就會對電容C1充電，導致電路不能正確工作。為解決這一問題，引入電容C5。如果電源電壓上升速度很快，電容C5的耦合作用能夠使得M0的柵極電位保持與電源電壓一致，避免了上述問題的發生。
該電路仍然存在的靜態功耗的問題，可以通過增大電阻值，合理選擇MOS管尺寸來降低靜態功耗的影響。要想完全解決靜態功耗的問題則需要設計額外的反饋控制電路，在啟動信號產生后關斷這部分電路。但是，需要特別注意引入反饋后產生的不穩定態的問題[7]。
