RS – 232接口定義及連線
DB9形式的RS-232串口的定義 引腳 英文簡寫 功能說明 1 CD 載波偵測(Data Carrier Detect) 2 RXD 接收數據(Receive Data) 3 TXD 發送數據(Transmit Data) 4 DTR 數據終端準備(Data Terminal Ready) 5 GND 信號地(Signal Ground) 6 DSR 數據準備好(Data Set Ready) 7 RTS 請求發送(Request To Send) 8 CTS 清除發送(Clear To Send) 9 RI 振鈴指示(Ring Indicator)
RS 232串口是什么東西?
232接口是一種國際通用的串口協議,以前曾經大量使用.現在主要用于局部遠程監控和程序升級,你這個可以肯定是 升級程序用的.
232串口接法
常用 標準 接口 但也有特別的解法,具體要看設備的接口要求,僅供參考! 兩頭9針口 A頭 B頭 3腳——————————-2腳 2腳——————————-3腳 5腳——————————-5腳
戶戶通232串口是甚么意思
串口、口 是1回事rs232 也是 串口看 百度百科 rs232httpbaikebaidu/view/196461htm
LED單色屏,232串口線
你最好弄個R232轉下485,這樣信號放大,100米不是問題
請教RS 232串中口線
9針—-25針—-名稱—-意義 Pin1—-Pin8—-CD —-載波偵測(Carrier Detect) Pin2—-Pin3—-RXD—-數據接受(Receive) Pin3—-Pin2—-TXD—-數據發送(Transmit) Pin4—-Pin20—-DTR—-數據段備妥(Data Terminal Ready) Pin5—-Pin7—-GND—-地線 Pin6—-Pin6—-DSR—-數據備妥 Pin7—-Pin4—-RTS—-要求傳送 Pin8—-Pin5—-CTS—-清除以傳送(Clear To Send) Pin9—-Pin22—-RI—-響鈴偵測(Ring Indicator) 這是完整接口，如果沒有硬件握手，只要把RXD,TXD,GND這三個接好就可以用了。參考資料： http://www.chinakong.com/article/disp.asp?id=1168
rs232串口線是通用的嗎?

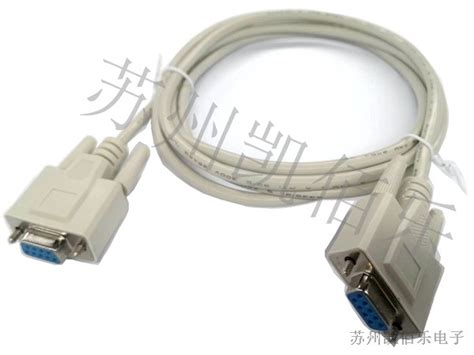

如果確定是串口線的話,那么就通用,一般標準串口線只有兩種,2-2 3-3 5-5 ,2-3 3-2 5-5 也就是直通線和交叉線,如果設備做的標準的話,只要能插上去的就能用. 比如兩端都是母頭的那種就是交叉線,一公一母的就是直通線. 有少數設備可能用了一些串口9針里的其他針腳做自己的用途的那就不好說了
投影儀串口碼與232代碼是一回事嗎?
安裝投影儀時為了讓投影儀能接收遙控,需設指令代碼,各個廠家不一樣, 實際上部分是多數是把英文單詞轉成十六進制碼形成的,如(開機)POWER ON 實際就是它十六進制代碼. 如果你是在說明書中找到一行232,那它指的就是串口碼,是一回事.用投影機帶的串口線(有9針D型串口或圓型串口)一頭插在投影儀上另一頭粘在投影儀前面就可以了.
關于usb 轉RS232串口線 使用
想你所說的幾線串口,一般都是指使用了幾根線,最初的RS-232串口是25針的,所有的針腳定義都有用到,后來變成了9針的,所謂全功能串口就是所有的針腳定義都使用上了,例如流量控制,握手信號等都有用到,一般來說國外的產品做產品比較規矩,把所有的串口信號都做上去了.但是國內的技術人員發現,其實RS-232串口最主要使用的就是2,3線,另外的接口如果不使用的話,也不會出現很大的問題,所以,恩,就在九針的基礎上做精簡,所以就有所謂的2,3,4,5,6,8線的串口出來了,所以你要看他們提供的技術文檔就可以知道他們到底是怎么回事. 參考資料:http://www.com-tcp.cn/jishu/485zongxian.htm
RS-232是單線串口嗎
RS-232 至少 3線，Tx Rx Gnd
單線串口 應該 是 I2C
RS-485 常見 2線半雙工
目前常用的微機與外設之間進行數據傳輸的串行總線主要有I2C總線、SPI總線和SCI總線。其中I2C總線以同步串行2線方式進行通信（一條時鐘線，一條數據線），SPI總線則以同步串行3線方式進行通信（一條時鐘線，一條數據輸入線，一條數據輸出線），而SCI總線是以異步方式進行通信（一條數據輸入線，一條數據輸出線）的。這些總線至少需要兩條或兩條以上的信號線。
1-wire，即單線總線，又叫單總線。
近年來，美國的達拉斯半導體公司（DALLASSEMICONDUCTOR）推出了一項特有的單總線（1－Wire Bus）技術。該技術與上述總線不同，它采用單根信號線，既可傳輸時鐘，又能傳輸數據，而且數據傳輸是雙向的，因而這種單總線技術具有線路簡單，硬件開銷少，成本低廉，便于總線擴展和維護等優點。
單總線適用于單主機系統，能夠控制一個或多個從機設備。主機可以是微控制器，從機可以是單總線器件，它們之間的數據交換只通過一條信號線。當只有一個從機設備時，系統可按單節點系統操作；當有多個從機設備時，系統則按多節點系統操作。
