這是金剛石嗎?不懂請別回了
光這么一副圖片,神仙也斷定不了啊,金剛石最大的特征是硬度.用刀來刻它試試

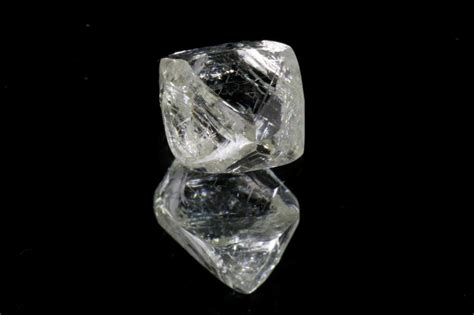

金剛石表面構造
金剛石(其中純凈的叫鉆石)的化學式C—-4個C(碳原子),空間結構為穩定的正三棱錐交替鏈接而成.金剛石是原子晶體,一塊金剛石是一個巨分子，N個C的聚合體。只能用它的元素符號加注釋來表示[C(金剛石)].
“常林鉆石”
鉆石就是我們常說的金剛石 ,它是一種由碳元素組成的礦物。金剛石是自然界中最堅硬的物質，因此也就具有了許多重要的工業用途，如精細研磨材料、高硬切割工具、各類鉆頭、拉絲模。還被作為很多精密儀器的部件。金剛石與石墨同屬于碳的單質。是一種具有超硬、耐磨、熱敏、傳熱導、半導體及透遠等優異的物理性能，素有“硬度之王”和寶石之王的美稱，金剛石的結晶體的角度是54度44分8秒。20世紀50年代，美國以石墨為原料，在高溫高壓下成功制造出人造金剛石。人造金剛石已經廣泛用于生產和生活中，雖然造出大顆粒的金剛石還很困難（所以大顆粒的天然金剛石仍然價值連城），但是已經可以制成了金剛石薄膜。
在鉆石晶體中，碳原子按四面體成鍵方式互相連接，組成無限的三維骨架，是典型的原子晶體。每個碳
原子都以SP3雜化軌道與另外4個碳原子形成共價鍵，構成正四面體。由于鉆石中的C-C鍵很強，所以所有的價電子都參與了共價鍵的形成，沒有自由電子，所以鉆石不僅硬度大，熔點極高，而且不導電。在工業上，鉆石主要用于制造鉆探用的探頭和磨削工具，形狀完整的還用于制造手飾等高檔裝飾品，其價格十分昂貴。
麻煩給看看這樣的紋路特征是水晶還是鉆石原石?
你這既不是水晶,也不是鉆石,而是人工制品,上面的熱熔痕跡很明顯,如果是天然熱熔過的,不會如此純凈,會有很多雜質 另外,鉆石是碳結構的,而你這東西明顯是硅結構非晶體組合的東西,很有可能是大型玻璃制品碎裂后的東西
金剛石的物理性質
一、硬度
摩氏硬度10，新摩氏硬度15，顯微硬度10000kg/mm2，顯微硬度比石英高1000倍，比剛玉高150倍。金剛石硬度具有方向性，八面體晶面硬度大于菱形十二面體晶面硬度，菱形十二面體晶面硬度大于六面體晶面硬度。
依照摩氏硬度標準(Mohshardnessscale)共分10級，鉆石(金剛石)為最高級第10級；如小刀其硬度約為5.5、銅幣約為3.5至4、指甲約為2至3、玻璃硬度為6。
由于硬度最高,金剛石的切削和加工必須使用鉆石粉或激光(比如532nm或者1064nm波長激光)來進行。金剛石的密度為3.52g/cm，折射率為2.417(在500納米光波下)，色散率為0.044。
二、顏色
金剛石有各種顏色，從無色到黑色都有，以無色的為特佳。它們可以是透明的，也可以是半透明或不透明。許多金剛石帶些黃色，這主要是由于金剛石中含有雜質。金剛石的折射率非常高，色散性能也很強，這就是金剛石為什么會反射出五彩繽紛閃光的原因。金剛石在X射線照射下會發出藍綠色熒光。金剛石原生礦僅產出于金伯利巖筒或少數鉀鎂煌斑巖中。金伯利巖等是它們的母巖，其他地方的金剛石都是被河流、冰川等搬運過去的。金剛石一般為粒狀。如果將金剛石加熱到1000℃時，它會緩慢地變成石墨。
中國也擁有制造金剛石的技術，但最大也不過0.2克拉左右。
引用亞洲寶石協會（GIG）報告：金剛石的化學成分為C，與石墨同是碳的同質多象變體。在礦物化學組成中，總含有Si、Mg、Al、Ca、Mn、Ni等元素，并常含有Na、B、Cu、Fe、Co、Cr、Ti、N等雜質元素，以及碳水化合物。
金剛石礦物晶體構造屬等軸晶系同極鍵四面體型構造。碳原子位于四面體的角頂及中心，具有高度的對稱性。單位晶胞中碳原子間以同極鍵相連結，距離為154pm。常見晶形有八面體、菱形十二面體、立方體、四面體和六八面體等。
金剛石的絕對硬度是剛玉的4倍，石英的8倍。詳細絕對硬度如下：
金剛石10000-2500
剛玉2500-2100
石英1550-1200。
礦物性脆，貝殼狀或參差狀斷口，在不大的沖擊力下會沿晶體解理面裂開，具有平行八面體的中等或完全解理，平行十二面體的不完全解理。礦物質純，密度一般為3470-3560kg/m3。金剛石的顏色取決于純凈程度、所含雜質元素的種類和含量，極純凈者無色，一般多呈不同程度的黃、褐、灰、綠、藍、乳白和紫色等；純凈者透明，含雜質的半透明或不透明；在陰極射線、X射線和紫外線下，會發出不同的綠色、天藍、紫色、黃綠色等色的熒光；在日光曝曬后至暗室內發淡青藍色磷光；金剛光澤，少數油脂或金屬光澤，高折射率，一般為2.40-2.48。
石墨、C60、金剛石的結構示意圖,它們的化學性質相似,物理性質卻有很大差異,其原因
原子結構組成不同. 都是由碳單質組成的,但是它們的原子排列方式卻不同.石墨類似于四邊體的排列,而C60的原子排列則是像一個足球一樣.所以物理性質有很大的差異. 望采納/
金剛石未經打磨時的形狀是什么樣的?和它的結構示意圖一樣嗎?
當然不是原子結構那樣——原子結構豈是肉眼能看到的.未經打磨時是任意形狀,不規則的
請問一下,這是金剛石嗎?(附圖)
鋯石,或者其他什么晶體
如何觀看3D顯微鏡下CNC通用刀具的金剛石濃度
顯微鏡有很多種 常見的顯微鏡,如:LJ-TS01 體視顯微鏡,LJ-SZM 實體顯微鏡,三目顯微鏡LJ-ST03,LJ-CL01 拍照測量顯微鏡 ,LJ-CLP03金相顯微鏡 ,LJ-HD01 高清顯微鏡, LJ-HS01 HDMI顯微鏡,LJ-DSX01電視顯微鏡,LJ-SPX01視頻顯微鏡, LJ-DZF電子放大顯微鏡,LJ-DZX01 數碼顯微鏡等.3D顯微鏡下CNC通用刀具的金剛石濃度如圖:
金剛石的性質
金剛石物理化學性質
(1)化學成分：C。常含有Cr、Mn、Ti、Mg、Al、Ca、Si、N、B等。
(2)顏色：常見的為淺黃色、淺黃褐色、淺黃綠色、褐色，無色(淺黃白、白、優白)占有一定數量，玫瑰色、粉紅色、淺藍色、綠色、黑色、茶色十分稀少。
(3)透明度：無色及淺色金剛石均成透明狀，在無色中的白、優白金剛石測定透過率達95%以上，深色金剛石及具毛玻璃蝕象的透明度減弱呈現半透明狀，當金剛石中包體含量增加亦影響透明度。
(4)硬度：摩氏硬度10，新摩氏硬度15，顯微硬度10000kg/mm2，顯微硬度比石英高1000倍，比剛玉高150倍。金剛石硬度具有方向性，八面體晶面硬度大于菱形十二面體晶面硬度，菱形十二面體晶面硬度大于六面體晶面硬度。
(5)密度：金剛石密度與金剛石晶體中的包含物密切相關，無色透明質純的金剛石密度為3.52g/cm3，當具有包含物時密度為3.44~3.53g/cm3。
(6)偏光性：絕大多數金剛石在偏光下顯示非均性，金剛石屬等軸晶系礦物，理論上應為均質性，但由金剛石形成于壓力變化的地質體中，由于應力作用使金剛石晶體內結構產生局部錯位，因而顯示不均勻的非均質性，表現在消光上的不一致性，干涉色很低的一級灰色，極少數還可測得一軸晶干涉圖像。
(7)折射率(N)：2.4493(λ436μm)、2.4354(λ486μm)、2.4237(λ546μm)、2.4176(λ589μm)、2.4103(λ656μm)。
(8)反射率(R)：油浸下5.308%，空氣中17.29%。
(9)親油疏水性：金剛石是一種親油疏水性礦物，在晶體表面擦上油質后可見暈色，在晶面上滴上油珠立即擴散，而滴上水珠則不擴散，因此在選礦中利用油選可將金剛石分離出來。
(10)電磁性：金剛石為無磁性重部分礦物(p>2.9)因此在選礦中不能采用電磁選(中磁性、弱磁性)方法。
(11)導電性：絕大多數金剛石是電介質，電阻率：5×104Ω.cm，Ⅰ型及Ⅱ型(Ⅱa)金剛石為絕緣體，比電阻>1016Ω.cm，I型(H b)金剛石為P型半導體，比電阻10~103Ω.cm，溫度上升到600℃或下降到-150℃時，電阻提高。
(12)剛度、強度：金剛石具有極大的彈性模量，是自然界最高的磨削材料，彈性模量達90000kg/mm。摩擦系數小，有極高的抗磨能力，因此在金剛石選礦中利用這一特性，采用球磨機、錐形磨礦機來分離金剛石。但金剛石極脆，不能承受正向的外力撞擊。
(13)熔點：金剛石熔點達4000℃，在空氣中燃燒溫度為850~1000℃，在純氧中720~800℃燃燒，金剛石發出淺藍色火焰，并轉化成二氧化碳。
(14)發光性：在X射線下金剛石產生天藍色、淺綠色熒光，在長波、短波紫外線下產生淺黃、天藍熒光，但有相當一部分不發光。有的在日光下曝曬后發淺藍色磷光。陰極射線下顯藍、綠熒光。
(15)光澤：屬標準金剛光澤，由于熔蝕作用及毛玻璃蝕象等可出現油脂光澤或光澤減弱。
(16)色散：金剛石色散為0.044。在自然光的照射下，具備一定的入射角度在鉆石表面產生分解的光譜色，俗稱火彩(影響鉆石火彩強弱還與體色、凈度、刻面角度等有關)。
(17)熱導性：金剛石熱導性好，熱導率高達669.89~2009.66W/(m?℃)，其中Ⅱ型(Ⅱa)金剛石熱導性極好，在液氮溫度下為銅的2.5倍，在室溫下為銅的5倍。
(18)熱膨脹：熱膨脹系數小。
(19)解理：|111|中等，|110|不完全。
(20)斷口：見殼狀。
(21)化學穩定性：化學性質非常穩定，在酸、堿中均不分解，在熔融的硝酸鈉、硝酸鉀、碳酸鈉中溶解。
這圖你相信嗎?
拿金剛石分解成金剛石碎片…這個老圖了,是P的,當然假的了
