熱繼電器接線原理圖

可以保護單相電機,只接一對主線路,控制線路仍不變. 關鍵是把熱繼電器上的整定電流要根據單相電機的額定電流來設定.否則,是無法起保護作用的.

簡述熱繼電器的主要結構和動作原理

熱繼電器由電熱線纏繞在熱變形金屬片上,熱變形金屬片受熱變形推動杠桿驅動開關動作,電流整定調節桿調節杠桿與開關的距離以適合熱變形金屬片不同受熱變形強度驅動開關動作.

熱繼電器是怎么工作的?

正常情況下,負載電流不超過熱元件的額定電流,故產生的熱量不足以使雙金屬片發生很大的彎曲變形,電路處于接通狀態.當負載電流超過其整定電流1.2倍,雙金屬片受熱膨脹而彎曲變形,從而推動動作機構斷開熱繼電器的常閉觸頭,卻斷控制電路,使負載脫離電源,起到過載保護作用.

熱繼電器的工作原理，含有電路原理圖，謝謝

熱繼電器是一種電氣保護元件。它是利用電流的熱效應來推動動作機構使觸頭閉合或斷開的保護電器，主要用于電動機的過載保護、斷相保護、電流不平衡保護以及其他電氣設備發熱狀態時的控制。

熱繼電器的工作原理

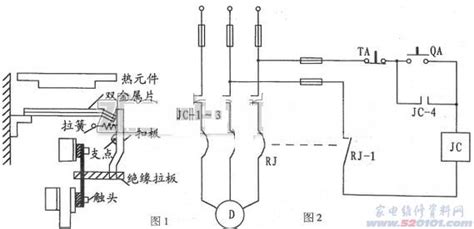

由電阻絲做成的熱元件，其電阻值較小，工作時將它串接在電動機的主電路中，電阻絲所圍繞的雙金屬片是由兩片線膨脹系數不同的金屬片壓合而成，左端與外殼固定。當熱元件中通過的電流超過其額定值而過熱時，由于雙金屬片的上面一層熱膨脹系數小，而下面的大，使雙金屬片受熱后向上彎曲，導致扣板脫扣，扣板在彈簧的拉力下將常閉觸點斷開。觸點是串接在電動機的控制電路中的，使得控制電路中的接觸器的動作線圈斷電，從而切斷電動機的主電路。

熱繼電器的基本結構

包括加熱元件、主雙金屬片、動作機構和觸頭系統以及溫度補償元件。

熱繼電器的種類

熱繼電器的種類很多，常用的有JR0、JR16、JR16B、JRS和T系列。

熱繼電器接法 熱繼電器的調整方法

家用電器甚多，我們大部分使用的整體的設備，比如冰箱空調，但是這些是整體設備，有一些局部的電器元件如果有興趣的人也可以進行了解看看，比如我們接下來要介紹的熱繼電器，說起來是會有一點點專業性，那什么是熱繼電器呢，熱繼電器是用于電動機或其它電氣設備、電氣線路的過載保護的保護電器。

電動機在實際運行中，如拖動生產機械進行工作過程中，若機械出現不正常的情況或電路異常使電動機遇到過載，則電動機轉速下降、繞組中的電流將增大，使電動機的繞組溫度升高。若過載電流不大且過載的時間較短，電動機繞組不超過允許 溫升，這種過載是允許的。但若過載時間長，過載電流大，電動機繞組的溫升就會超過允許值，使電動機繞組老化，縮短電動機的使用壽命，嚴重時甚至?xí)闺妱?dòng)機繞組燒毀。所以，這種過載是電動機不能承受的。熱繼電器就是利用 電流的熱效應原理，在出現電動機不能承受的過載時切斷電動機電路，為電動機提供過載保護的保護電器。

熱繼電器的過載保護

使用熱繼電器對電動機進行過載保護時，將熱元件與電動機的定子繞組串聯，將熱繼電器的常閉觸頭串聯在交流接觸器的 電磁 線圈的控制電路中，并調節 整定電流調節旋鈕，使人字形撥桿與推桿相距一適當距離。當 電動機正常工作時，通過熱元件的電流即為電動機的 額定電流，熱元件發熱，雙金屬片受熱后彎曲，使推桿剛好與人字形撥桿接觸，而又不能推動人字形撥桿。常閉觸頭處于閉合狀態，交流接觸器保持吸合，電動機正常運行。

若電動機出現過載情況，繞組中電流增大，通過熱繼電器元件中的電流增大使雙金屬片溫度升得更高，彎曲程度加大，推動人字形撥桿，人字形撥桿推動常閉觸頭，使觸頭斷開而斷開交流接觸器線圈電路，使接觸器釋放、切斷電動機的電源，電動機停車而得到保護。

熱繼電器的主要功能

人字形撥桿的左臂也用雙金屬片制成，當環境溫度發生變化時，主電路中的雙金屬片會產生一定的變形彎曲，這時人字形撥桿的左臂也會發生同方向的變形彎曲，從而使人字形撥桿與推桿之間的距離基本保持不變，保證熱繼電器動作的準確性。這種作用稱溫度補償作用。

螺釘8是常閉觸頭復位方式調節螺釘。當螺釘位置靠左時，電動機過載后，常閉觸頭斷開，電動機停車后，熱繼電器雙金屬片冷卻復位。常閉觸頭的動觸頭在彈簧的作用下會自動復位。此時熱繼電器為自動復位狀態。將螺釘逆時針旋轉向右調到一定位置時，若這時電動機過載，熱繼電器的常閉觸頭斷開。其動觸頭將擺到右側一新的平衡位置。電動機斷電停車后，動觸頭不能復位。必須按動復位按鈕后動觸頭方能復位。此時熱繼電器為手動復位狀態。若電動機過載是故障性的，為了避免再次輕易地起動電動機，熱繼電器宜采用手動復位方式。若要將熱繼電器由手動復位方式調至自動復位方式，只需將復位調節螺釘順時針旋進至適當位置即可。

熱繼電器的原理

熱繼電器是由流入熱元件的電流產生熱量，使有不同膨脹系數的雙金屬片發生形變，當形變達到一定距離時，就推動連桿動作，使控制電路斷開，從而使接觸器失電，主電路斷開，實現電動機的過載保護。繼電器作為電動機的過載保護元件，以其體積小，結構簡單、成本低等優點在生產中得到了廣泛應用。

熱繼電器是用于電動機或其它電氣設備、電氣線路的過載保護的保護電器。

電動機在實際運行中，如拖動生產機械進行工作過程中，若機械出現不正常的情況或電路異常使電動機遇到過載，則電動機轉速下降、繞組中的電流將增大，使電動機的繞組溫度升高。若過載電流不大且過載的時間較短，電動機繞組不超過允許溫升，這種過載是允許的。但若過載時間長，過載電流大，電動機繞組的溫升就會超過允許值，使電動機繞組老化，縮短電動機的使用壽命，嚴重時甚至?xí)闺妱?dòng)機繞組燒毀。所以，這種過載是電動機不能承受的。熱繼電器就是利用電流的熱效應原理，在出現電動機不能承受的過載時切斷電動機電路，為電動機提供過載保護的保護電器。

熱繼電器的功效

主要用來對異步電動機進行過載保護，他的工作原理是過載電流通過熱元件后，使雙金屬片加熱彎曲去推動動作機構來帶動觸點動作，從而將電動機控制電路斷開實現電動機斷電 熱繼電器

停車，起到過載保護的作用。鑒于雙金屬片受熱彎曲過程中，熱量的傳遞需要較長的時間。

通過以上的介紹相信大家對熱繼電器也會有很大的了解，有時候多了解一些專業知識也是有很大幫助，對于熱繼電器的后續的維護也是有很好的基礎，更換熱繼電器的時候也知道應該如何選擇合適的型號，和原來的應該如何比對進行選擇更換，這些都是很有必要的，當然最好還是按照使用說明書上的規定進行接線!

熱繼電器工作原理！

熱繼電器有各種各樣的結構形式，最常用的是雙金屬片式結構，圖!”為熱繼電器的結

構原理圖。雙金屬片!是用兩種不同線膨脹系數的金屬片，通過機械輾壓在一起制成的，一端

固定，另一端為自由端。當雙金屬片的溫度升高時，由于兩種金屬的線膨脹系數不同，所以它

將彎曲。熱元件串接在電動機定子繞組中，電動機繞組電流即為流過熱元件的電流。當電

動機正常運行時，熱元件產生的熱量雖能使雙金屬片!彎曲，但不足以使繼電器動作；當電動

機過載時，熱元件產生的熱量增大，使雙金屬片彎曲位移量增大，經過一段時間后，雙金屬片彎

曲推動導板，并通過補償雙金屬片與推桿’將觸點(和)分開，觸點(和)為熱繼電器串

于接觸器線圈回路的動斷觸點，斷開后使接觸器失電，接觸器的動合觸點斷開電動機等負載回

路，保護了電動機等負載。

補償雙金屬片可以在規定范圍內（

+,-“+,）補償環境溫度對熱繼電器的

影響。如果周圍環境溫度升高，雙金屬片向

左彎曲程度加大，然而補償雙金屬片也向

左彎曲，使導板與補償雙金屬片之間距離

保持不變，故繼電器特性不受環境溫度升高

的影響，反之亦然。有時可采用欠補償，使

補償雙金屬片向左彎曲的距離小于雙金

屬片!因環境溫度升高向左彎曲的變動值，

以便在環境溫度較高時，熱繼電器動作較

快，更好地保護電動機。

調節旋鈕”是一個偏心輪，它與支撐

件’!構成一個杠桿，轉動偏心輪，即可改變圖!”熱繼電器的結構原理

補償雙金屬片與導板的接觸距離，從而

達到調節整定動作電流值的目的。此外，靠調節復位螺釘.來改變動合靜觸點的位置使熱

繼電器能工作在手動復位和自動復位兩種工作狀態。調試手動復位時，在故障排除后需按下

按鈕’+才能使動觸點(恢復與靜觸點)相接觸的位置

熱繼電器接法？

這是一個電機正反轉的實際接線圖。圖中的FR就是熱繼電器，從圖中可以看出，接電動機的三相電（一般稱為一次回路或主回路）的三根線從接觸器KM1、KM2下口出來后，要接到熱繼電器的上面三個端子上，再從下面的三個端子引出接到電動機上（也就是熱繼電器的一次線是串在主回路中的。）

而熱繼電器的輔助觸點（常開、常閉各一組）要根據需要來使用。在這個圖中，是把熱繼電器FR的常閉輔助觸點串接在控制回路（二次回路）中；當電動機的電流超過熱繼電器的整定值一定時間時，熱繼電器的輔助觸點就會動作，斷開控制電源，使接觸器釋放，從而切斷主回路供電，保護電動機。

當然，還可以利用熱繼電器的常開輔助觸點來控制信號燈或報警裝置，當熱繼電器動作時，發出信號報警。

熱繼電器的工作原理

利用雙金屬片的膨脹系數不一樣的原理來控制機械脫扣的一種裝置 正常情況下是閉合的 受熱彈片彎曲動作

熱繼電器有幾種接發,怎樣接,電流怎樣整定

熱過載繼電器都是一種接法,三相主線與接觸器主線連接,熱過載繼電器有兩組接點,一開一閉,根據控制回路原理接線,電流按照電動機額定電流的1.1倍設定

熱繼電器的作用及原理

熱繼電器一般由雙金屬片組成過流元件,電流過大時,雙金屬片發熱,從而使其變形、位移,頂開保護觸點,接觸器控制回路斷開,從而使主電路斷電,過后溫度降低,雙金屬片冷卻,恢復電路的接通,但主電路的自保控制回路已斷開,需從新按開始按鈕才能重新工作. 左邊相關問題解答己較全面了,你可參考.
