熱繼電器的接線方法
①首先核對熱繼電器規格是否符合控制對象的過載保護技術要求，熱繼電器只能作為電動機的過載保護，而不能作為短路保護，常與接觸器和熔斷器組合使用。
②熱繼電器的安裝方向必須與說明書中規定的方向相同，誤差不應超過S
③當熱繼電器與其他電器安裝在一起時，應注意將其安裝在其他發熱電器的下方，以免動作特性受到其他電器發熱的影響。
2、熱繼電器安裝接線
①熱繼電器的熱元件應申接在主電路中，其動斷控制觸頭應串接在輔助電路中。
②熱繼電器進出線端連接導線，應按電動機的額定電流正確選用，盡量選用銅導線。由于鋁導線與熱繼電器銅接線端連接，接觸電阻大，易引起連接處發熱，熱繼電器可能提前動作或誤動作。銅導線的截面積對熱繼電器的動作準確性有較大的影響，可按表3一2b進行選擇。若選擇的導線過細。使軸向?qū)岵睿瑹崂^電器可能提前動作;如選擇的導線過粗，軸向?qū)峥欤瑹崂^電器可能滯后動作。
3、熱繼電器參數調整方法
①熱繼電器的整定電流必須按電動機的額定電流進行調整，絕對不允許折彎雙金屬片。
②一般熱繼電器應置于手動復位的位置上，若需要自動復位時，可將復位螺釘沿順時針?lè)较蛐D(zhuǎn)。
③熱繼電器由于電動機過載動作后，若要再次啟動電動機，必須待熱元件冷卻后，才能使熱繼電器復位。一般復位時間是手動復位需要2min，自動復位需要5min。
熱繼電器接法？
這是一個電機正反轉的實際接線圖。圖中的FR就是熱繼電器，從圖中可以看出，接電動機的三相電（一般稱為一次回路或主回路）的三根線從接觸器KM1、KM2下口出來后，要接到熱繼電器的上面三個端子上，再?gòu)南旅娴娜齻€(gè)端子引出接到電動機上（也就是熱繼電器的一次線是串在主回路中的。）
而熱繼電器的輔助觸點（常開、常閉各一組）要根據需要來使用。在這個圖中，是把熱繼電器FR的常閉輔助觸點串接在控制回路（二次回路）中；當電動機的電流超過熱繼電器的整定值一定時間時，熱繼電器的輔助觸點就會動作，斷開控制電源，使接觸器釋放，從而切斷主回路供電，保護電動機。
當然，還可以利用熱繼電器的常開輔助觸點來控制信號燈或報警裝置，當熱繼電器動作時，發出信號報警。
熱繼電器是怎么接在控制回路的
熱繼電器的常閉接點串接在接觸器控制回路中,一般的畫法和裝配時都是和接觸器線圈串聯,防止連接錯誤
熱繼電器接線怎么接
上面三個大的接線端子接接觸器的輸出,下面或另外一邊的三個大的接線端子接負載,這二組三個接線端子都是大的,另外三個小的端子中,總的接電源,另外一個常閉的接接觸器的線圈
熱繼電器接線方法
當整塊鐵磁金屬或者其它導磁物質與之靠近的時候，發生動作，開通或者閉合電路。由永久磁鐵和干簧管組成。永久磁鐵、干簧管固定在一個不導磁也不帶有磁性的支架上。以永久磁鐵的南北極的連線為軸線，這個軸線應該與干簧管的軸線重合或者基本重合。由遠及近的調整永久磁鐵與干簧管之間的距離，當干簧管剛好發生動作（對于常開的干簧管，變?yōu)殚]合；對于常閉的干簧管，變?yōu)閿嚅_(kāi)）時，將磁鐵的位置固定下來。這時，當有整塊導磁材料，例如鐵板同時靠近磁鐵和干簧管時，干簧管會再次發生動作，恢復到?jīng)]有磁場作用時的狀態；當該鐵板離開時，干簧管即發生相反方向的動作。磁簧繼電器結構堅固，觸點為密封狀態，耐用性高，可以作為機械設備的位置限制開關，也可以用以探測鐵制門、窗等是否在指定位置。
光繼電器
光繼電器為AC/DC并用的半導體繼電器，指發光器件和受光器件一體化的器件。輸入側和輸出側電氣性絕緣，但信號可以通過光信號傳輸。
關于熱繼電器接線的問題

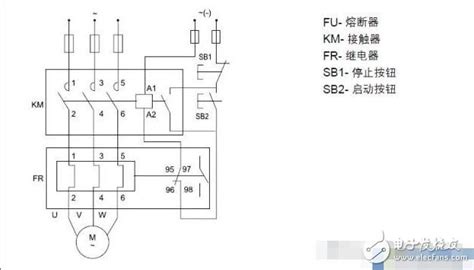

熱繼電器串接在接觸器主觸頭的回路上,右邊的兩個輔助觸頭(常閉)串接在控制回路中,與接觸器線包相連.如圖:(虛線框既是熱繼電器接線端)
請問熱繼電器怎么接
熱繼電器有兩組輔助觸點,一組是常開,一組是常閉.我們?cè)谟脽崂^電器進行電機過載保護時,所使用的是常閉觸點.另一組常開觸點就可以做為故障提示,不知道你的指示燈是什么規格,只要把它串接到熱繼電器的常開觸點就可以了.比如說,220V的指示燈,它的線路是:電源(火)→熱繼電器的常開觸點→指示燈→電源(零).這樣,當熱繼電器動作時,常開觸點閉合,線路接通,指示燈亮.
熱繼電器有幾種接發,怎樣接,電流怎樣整定
熱過載繼電器都是一種接法,三相主線與接觸器主線連接,熱過載繼電器有兩組接點,一開一閉,根據控制回路原理接線,電流按照電動機額定電流的1.1倍設定
JR25一28熱繼電器怎樣接線
熱繼電器用于電機過流保護,接常閉觸點串聯在控制回路中,當電機工作電流超過設定值時熱繼電器動作,接觸器跳開.
熱繼電器接線原理圖
可以保護單相電機,只接一對主線路,控制線路仍不變. 關鍵是把熱繼電器上的整定電流要根據單相電機的額定電流來設定.否則,是無法起保護作用的.
