電源線，視頻線，控制線各種型號的應用場合

常用截面：

1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500平方毫米。

? 電線規格

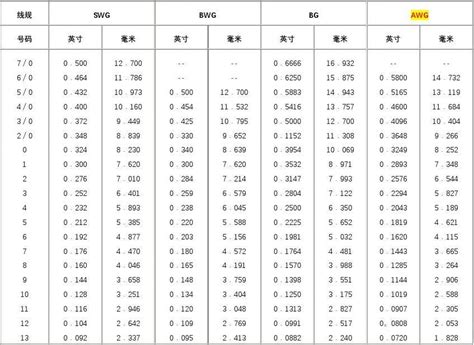

北美線材的線規與國內的表示方法不同，是以“AWG”為單位。這里列出一些常用的線材線規對照表供參考：

規格 截面積 線徑 圓密耳

AWG mm2 inches2 mm

22 0.325

0.500 0.000 504

0.000 775 0.644

0.798 642987

20 0.518

0.750 0.000 802

0.001 162 0.812

0.977 10221480

18 0.821

1.000 0.001 272

0.001 550 1.022

1.128 16201973

16 1.307

1.500 0.002 026

0.002 325 1.290

1.382 25802960

14 2.082

2.500 0.003 228

0.003 875 1.628

1.784 41104934

電線電纜的標志上會出現很多字符，各自都代表不同的意思。在此列舉一些常用的字符簡介如下：

電源線：

SPT = Service Parallel Thermoplastic（服務性 平行的 熱塑性塑料）

HPN = Heater Parallel Neoprene（加熱器 平行的 橡膠）

S = Service 服務性 (SO, SOW, ST, STW) O – Oil 油性 W – Wet 濕 T – Thermoplastic 熱塑性塑料

SJ = Service Junior 小型服務性(SJO, SJOW, SJT, SJTW) O – Oil 油性 W – Wet 濕 T – Thermoplastic熱塑性塑料

SV = Service Vacuum Cleaner 吸塵器(SVT, SVO) O – Oil 油性 T – Thermoplastic 熱塑性塑料

電子線：

Class I 內部使用；Class II 外部使用

Group A 不承受機械磨損；Group B 承受機械磨損

W：潮態環境使用；O：防油；F：防燃料油

FT1：垂直燃燒測試；FT2：水平燃燒測試；FT4：垂直燃燒測試（Cable in Cable tray）；FT6：水平燃燒和煙熏測試。例如：“CSA AWM I A 90 C 300 V FT1”表示AWM電子線，內部使用，不承受機械損壞，耐溫90 C，額定電壓：300 V，燃燒等級為FT-1。

居家裝修電線的“平方”如計算?

照明用1.5平方,插座用2.5平方,空調用4平方

怎么計算電線有多少個平方

2.5平方指的是線芯截面積是2.5平方毫米，舉例說明：國標BV2.5平方電線的線芯直徑是1.78mm.那么半徑就是0.89mm，截面積=0.89*0.89*3.14=2.487平方毫米。現在市場上純國標基本是線芯直徑1.76mm，國家標準可以有2絲的誤差。那么算出來0.88*0.88*3.14=2.431就已經算是國標的了，有的人肯定要問？為什么達不到2.5平方呢？其實按照國家標準的線徑算出來只是接近2.5平方，所以就用BV 2.5平方電線來命名了。

再比如BVR2.5平方軟線。是多股的，一共有19根線芯直徑是0.41的。那么BVR2.5平方軟線按照國家標準截面積是：0.205*0.205*3.14*19=2.507平方。已經超過了2.5平方，另外因為銅軟絲的價格要比銅桿價格要高出1500-2000塊錢，所以這也就是為什么純國標的BVR 2.5平方電線價格要比BV2.5平方電線價格貴的原因了。但現在市場上大多國標BVR2 .5的都是單根0.39的線芯直徑，算出來是2.3個平方。除去銅絲上的差價，所以現在市場上BV和BVR的價格都是相同的。

參考資料： http://www.bvxian.com/news/shownews84.html

電線的平方怎么計算

關于線銅絲截面積的計算: S=N*0.785*D2 S指線銅絲截面積 D指單根銅絲的外徑 N指銅絲的根數

功率怎么換算成電線平方(橫截面積)

電流A=功率P/電壓U,算出電流A就可以根據電流選線材,銅芯線按4-7A/平方毫米計算,鋁芯線按2-4.5A/平方毫米計算,線徑越大電流密度越小.

電線平方如何計算

16平方銅線

電線平方計算公式

半徑的平方*3.14就行了,如直徑1.78的銅線: 1.78÷2=0.89(半徑),0.89*0.89=0.7921(半徑的平方),0.7921*3.14=2.49平方≈2.5平方.,所以2.5平方的線、直徑就是1.78.

三相五線17千瓦要多少平方線纜

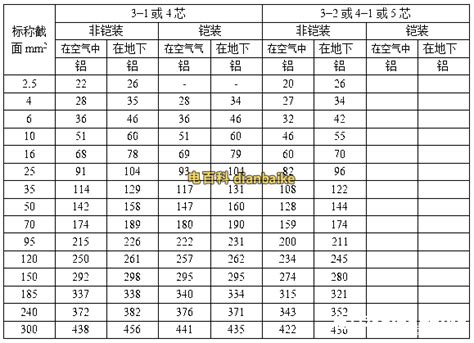

17千瓦負載電流約為34A. 供電距離如果在30米以內,電纜截面建議選擇6平方的. 6平方的銅芯電纜,經查電纜對照表,明線敷設安全截流量約50A.

怎樣計算電線是多少平方?

大哥,電線的平方就是電線里金屬的截面積 3.14乘以單根銅絲的半徑的平方再乘以里面銅絲的根數

電線平方的計算

大約1平方最大可以通5安的電流 也就是220v的可以用1000W(最大負荷,電線會發熱) 家用的如果要用1000瓦的電器,會用2平方左右的電線(不發熱).
