一燈雙控 電路圖
圖好畫，怎么給你呢？
一燈雙控要用雙控開關，雙控開關有3個接線端子，中間為公共點，可以跟上下觸點分別不同時連接（就是說，開關按到下方時與上觸點接通，按到上邊時與下觸點接通）。完成雙控需以下材料：燈泡（帶燈口）1個，一位雙控開關2個，導線5根。
為方便說明，編號如下：五根導線分別為線1，線2，……線5；2個雙控開關的接線端子分別為1-1，1-2，1-3，2-1，2-2，2-3，其中1-2和2-2為公共點；燈泡2個接點分別為燈1，燈2。
具體如下：
一、“線1”一端接零線，另一端接“燈1”；
二、“線2”一端接火線，另一端接“1-2”；
三、“線3”一端接“1-1”，另一端接“2-1”；（注釋1）
四、“線4”一端接“1-3”，另一端接“2-3”；（注釋1）
五、“線5”一端接“2-2”，另一端接“燈2”。
完成！這樣，無論那一個開關都可開燈，無論從哪一個開燈后，都可關掉燈！
注釋1：步驟三、四的接法在接通電源后，2個開關同方向（即同時按向上或按向下）時，亮燈，異向時關燈。如果將步驟三、四的后半句對調，將會同向關燈，異向開燈。
一個燈·兩個開關都可以控制是怎么接線？

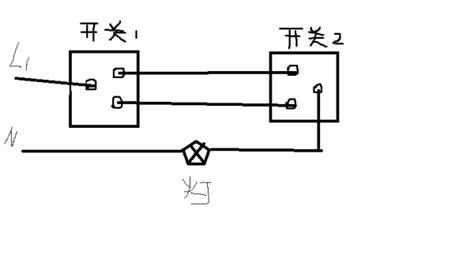

開關必須是雙控開關才能達到兩個開關都能控制的目的，使用雙控開關接線方法和電路圖如下：
電源的火線接入第一個雙控開關的L1（輸入端），2個雙控開關的L2L3端短接，第二個雙控開關的L1端接燈線，燈的另一端接電源零線，即可完成接線。
雙控開關 是一個開關同時帶常開、常閉兩個觸點（即為一對）。通常用兩個雙控開關控制一個燈或其它電器，意思就是可以有兩個開關來控制燈具等電器的開關，比如，在樓下時打開開關，到樓上后關閉開關。
而單控開關只帶一個常開或者常閉觸點，所以單控開關是不能實現兩個開關都可以控制燈的。
擴展資料
雙控開關安裝方法
1、安裝前，要切斷電源，嚴禁帶電安裝，并由專業人員安裝。打開包裝盒，取出開關，用螺絲批伸進開關下端缺口處，往上輕輕用力扳起，即可脫離面板。
2、接線前看清楚各輸入輸出端，L1為輸入端，L2為常閉輸出端，L3為常開輸出端。L1A為A路輸入端，L2A為A路常閉輸出端，L3A為A路常開輸出端；L1B為B路輸入端，L2B為B路常閉輸出端，L3B為B路常開輸出端。
3、接好線后，用螺絲固定86接線盒，扣上面板即可，嚴禁開關同時接上零線、火線。安裝前，保證負載及線路完好。
4、安裝好后雙控開關后，若單個開關無效，說明有一路線路沒接好；若兩個開關同時無效，說明公共線路沒接好，即零火線都沒接好或負載開路。
參考資料：搜狗百科-雙控開關
電燈的雙控接法圖
電燈雙控開關有二種接法,先把雙控開關的中心樁稱為L(zhǎng),一對對稱的樁稱為L(zhǎng)1,L2. 1、將二個開關的L1L2用二根線連起來,一個開關的L接火線,一個開關的L接控制線,控制線接燈,燈后接零線. 2、將二個開關的L用一根線連起來,中間串一盞燈.每個開關的L1L2接火線和零線(每個開關都需火零線到位). 1法安全可靠, 2法有隱患,開關質量差就要燒開關,就是燈關著也不知道有電無電.但2比1中間少了一根線,只有在中間只有一根線,且無法加線的情況下才采用.
家用電燈雙控開關的接線方法
電燈雙控開關的接線圖如下:
電燈開關怎么接線圖解
這個的確是雙控開關,也就是可以控制兩個燈,L、L1、L2是接線端,L2是公共端將火線的一端接到這個接線端內;L、L1分別對應兩個開關使用哪個開關就接哪個接線端. 火線的判斷不可以只看導線絕緣皮的顏色,需要使用電筆測試,電筆亮?xí)r說明被測量的導線是火線,不亮?xí)r是零線.如果你是替換原先壞掉的開關,那么看到的聯接在原先開關上的兩根線就是的火線,不需要測量的.如果是新裝就需要測量了,因?yàn)樾卵b的話就會有零線和火線需要區別了 聯接方法,如圖
兩相電的雙控怎么接線
兩相電的雙控怎么接線我是沒有接觸過,接了怕是要短路跳閘的.單相電雙控開關接線如下:雙控開關接線分為單聯雙控開關接線圖和雙聯雙控開關接線,單聯雙控開關原理是兩個單刀雙擲開關串聯起來后再接入電路,三個接線端分別連著兩個觸點和一個刀,雙接法是把兩個單刀雙擲開關的兩個觸點分別相連,兩個開關的刀做為整個開關的兩端接入電燈的兩端 單開雙控開關接法: 雙開雙控開關接法同理.
電燈雙控的接法和圖片 最好詳細一點謝謝!
雙控開關,應用在兩個不同的地方(如樓上樓),能各自獨立控制同一盞電燈的點亮或熄滅.如圖; K1 K2均為單刀雙擲開關,它們都能各自獨立控制燈泡點亮或熄滅.
雙控開關有幾種接法
雙控開關也稱雙聯開關,它一般應用在樓梯上下層或走道的兩頭等兩個不同的地方,能各自獨立控制同一盞電燈的點亮或熄滅.如圖提供了三種不同的接法, S1、S2均為1*2單刀雙擲開關,它們都能各自獨立控制燈E點亮或熄滅.其中圖接法,因每個開關內都同時存在電源的相線與零線,所以安裝時比較方便,但維修時需特別注意要謹防相、零線兩端頭短路
雙控開關的電路圖怎么連
以上是雙控?zé)艉腿責舻目刂平泳€圖!
如何安裝家用燈雙控開關
雙控開關需成對使用,一般附有接線圖,也可自己百度一下.如果不會接線,只好請電工.
